Co jest silniejsze: magnesy neodymowe a magnesy ziem rzadkich – i jaka jest prawdziwa różnica?

Magnesy neodymowe są magnesy ziem rzadkich — ale nie wszystkie magnesy ziem rzadkich są neodymowe. Termin magnesy ziem rzadkich odnosi się do szerszej kategorii magnesów wykonanych z pierwiastków z szeregu lantanowców układu okresowego, natomiast magnesy neodymowe (zwane także magnesami NdFeB) to najpotężniejszy i najczęściej stosowany typ w tej kategorii. Zrozumienie tego rozróżnienia jest niezbędne dla inżynierów, hobbystów, producentów i każdego, kto wybiera magnesy do konkretnego zastosowania.

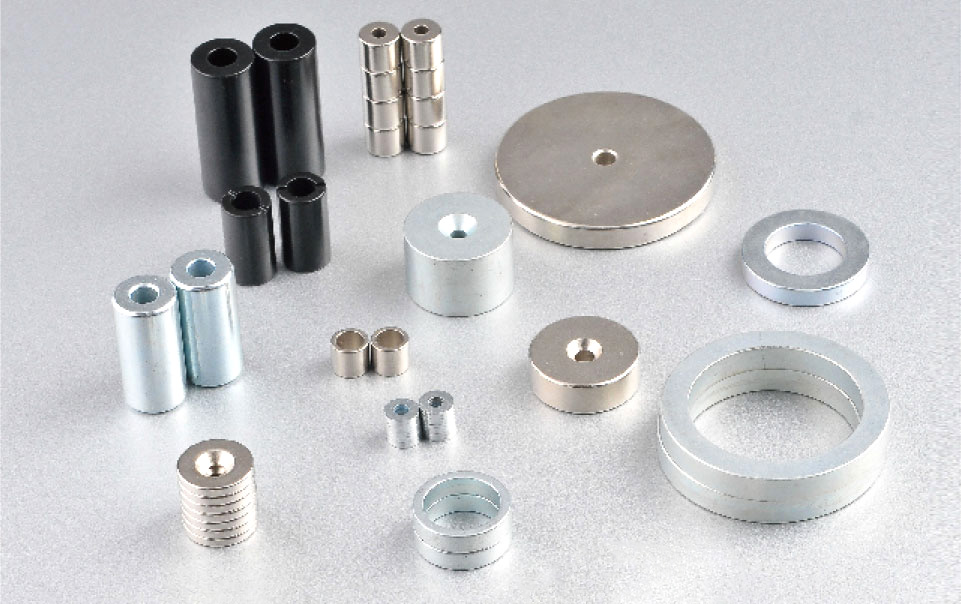

Kliknij, aby odwiedzić nasze produkty: Spiekany magnes NdFeB

W tym przewodniku znajdziesz wszystko, o czym musisz wiedzieć magnesy neodymowe i ziem rzadkich — łącznie z ich składem, siłą magnetyczną, tolerancją temperatury, kosztem i idealnymi przypadkami użycia — dzięki czemu możesz podjąć świadomą decyzję.

Czym są magnesy ziem rzadkich?

Magnesy ziem rzadkich to magnesy trwałe wykonane ze stopów pierwiastków ziem rzadkich — grupa 17 pierwiastków metalicznych obejmująca 15 lantanowców oraz skand i itr. Pomimo nazwy większość pierwiastków ziem rzadkich nie jest geologicznie rzadka; nazywane są „rzadkimi”, ponieważ rzadko można je znaleźć w skoncentrowanych, ekonomicznie opłacalnych złożach.

Dwa dominujące na rynku typy magnesów ziem rzadkich to:

• Magnesy neodymowe (NdFeB) — składa się z neodymu, żelaza i boru. Opracowane po raz pierwszy w 1982 roku, są najsilniejszym dostępnym obecnie rodzajem magnesów trwałych.
• Magnesy samarowo-kobaltowe (SmCo) — składa się z samaru i kobaltu. Opracowane w latach 70. XX wieku, zapewniają doskonałą wydajność w wysokich temperaturach i odporność na korozję, ale kosztują znacznie więcej.

Obydwa typy znacznie przewyższają starsze technologie magnesów, takie jak magnesy ferrytowe (ceramiczne) i magnesy alnico. Magnes ziem rzadkich może wynosić do 10 razy silniejszy niż magnes ferrytowy o tej samej wielkości i dlatego obecnie dominują w zastosowaniach o wysokiej wydajności, od elektroniki użytkowej po pojazdy elektryczne.

Czym są magnesy neodymowe?

Magnesy neodymowe are the strongest type of rare earth magnet , wykonane ze stopu neodymu (Nd), żelaza (Fe) i boru (B) – nadając im oznaczenie chemiczne NdFeB . Zostały one niezależnie opracowane przez General Motors i Sumitomo Special Metals w 1982 roku i od tego czasu stały się najczęściej produkowanym magnesem ziem rzadkich na świecie.

Magnesy neodymowe are graded by their maximum energy product — a measure of magnetic field strength — expressed in megagauss-oersteds (MGOe). Common grades range from N35 do N52 , gdzie wyższe liczby wskazują na większą siłę magnetyczną. Magnes neodymowy klasy N52 charakteryzuje się produktem energetycznym wynoszącym około 52 MGOe, co czyni go najpotężniejszym magnesem trwałym dostępnym na rynku.

Produkowane są w dwóch postaciach:

• Spiekany NdFeB: Najpowszechniejsza forma, wytwarzana przez zagęszczanie i spiekanie proszku stopu neodymu. Zapewnia najwyższą wydajność magnetyczną, ale jest kruchy i podatny na korozję.
• Związany NdFeB: Wytwarzany przez zmieszanie proszku NdFeB ze spoiwem polimerowym i formowanie. Mniej wydajne niż wersje spiekane, ale bardziej elastyczne w kształcie i nieco bardziej odporne na korozję.

Magnesy neodymowe a magnesy ziem rzadkich: wyjaśniono różnice w rdzeniach

Kiedy ludzie odnoszą się do „magnesów ziem rzadkich” w przeciwieństwie do neodymu, zwykle mają na myśli magnesy samarowo-kobaltowe (SmCo) — jedyny inny duży komercyjny typ magnesów ziem rzadkich. Oto szczegółowe porównanie wszystkich krytycznych wymiarów wydajności.

Bezpośrednie porównanie magnesów neodymowych, samarowo-kobaltowych i ferrytowych pod kątem kluczowych właściwości użytkowych.

Siła magnetyczna: porównanie neodymu z innymi magnesami ziem rzadkich

Magnesy neodymowe are consistently stronger than samarium cobalt magnets at equivalent sizes , osiągając produkty energetyczne o wartości do 52 MGOe w porównaniu z maksymalną wartością SmCo wynoszącą około 32 MGOe. To sprawia, że ​​NdFeB jest preferowanym wyborem, gdy głównym kryterium projektowym jest maksymalna siła magnetyczna na jednostkę objętości.

Zrozumienie liczb stopni magnetycznych

Magnesy neodymowe use an "N" grading system that directly indicates the maximum energy product in MGOe. Higher grades deliver more force but come with tradeoffs:

• N35–N42: Standardowe gatunki handlowe. Dobra równowaga wytrzymałości, kosztów i tolerancji termicznej. Używany w większości codziennych zastosowań.
• N45–N48: Gatunki o wysokiej wydajności i znacznie większej sile uciągu. Stosowany w silnikach kompaktowych i generatorach o wysokiej wydajności.
• N50–N52: Gatunki o bardzo wysokiej wydajności. Maksymalna dostępna siła magnetyczna, ale najniższa stabilność termiczna – odpowiednia tylko dla środowisk o kontrolowanej temperaturze.

Przyrostki gatunków wskazują również warianty wysokotemperaturowe: M (do 100°C), H (do 120°C), SH (do 150°C), UH (do 180°C) i EH (do 200°C) . Na przykład magnes N42SH utrzymuje stabilny magnetyzm w środowiskach o temperaturze do 150°C, co znacznie zwiększa użyteczny zakres w porównaniu ze standardowym magnesem N42.

Wydajność temperaturowa: gdzie samar-kobalt ma lepsze właściwości niż neodym

Magnesy samarowo-kobaltowe utrzymują stabilne właściwości magnetyczne w temperaturach do 350°C co czyni je wyraźnym zwycięzcą w środowiskach o wysokiej temperaturze. Standardowe magnesy neodymowe zaczynają tracić siłę magnetyczną (proces zwany rozmagnesowaniem) w temperaturach tak niskich jak 80°C i trwale tracą magnetyzm po podgrzaniu powyżej temperatury Curie wynoszącej około 310°C–340°C.

Ta luka w wydajności cieplnej ma bezpośredni wpływ na wybór aplikacji:

• Wykorzystywane są elementy silników odrzutowych, narzędzia do wiercenia ropy naftowej i czujniki wysokiej temperatury Magnesy SmCo właśnie ze względu na tę przewagę termiczną.
• Zwykle używa się elektroniki użytkowej, pojazdów elektrycznych działających w klimacie umiarkowanym i ogólnych silników przemysłowych magnesy neodymowe ponieważ ich temperatury robocze mieszczą się w dopuszczalnych granicach.
• Wysokotemperaturowe gatunki NdFeB (takie jak N35EH) rozszerzają użyteczny zakres temperatur do 200°C, częściowo wypełniając lukę przy niższych kosztach niż SmCo.

Korozja i trwałość: kluczowa słabość magnesów neodymowych

Magnesy neodymowe corrode rapidly when exposed to moisture and must always be coated or plated for protection . Zawartość żelaza w stopach NdFeB sprawia, że ​​są one bardzo podatne na utlenianie — niepowlekany magnes neodymowy może zacząć rdzewieć w ciągu kilku godzin w wilgotnym środowisku. Z kolei magnesy samarowo-kobaltowe nie zawierają żelaza i są naturalnie odporne na korozję bez żadnej powłoki ochronnej.

Typowe powłoki magnesów neodymowych

Większość sprzedawanych na rynku magnesów neodymowych ma powłokę ochronną. Do najpopularniejszych opcji należą:

Porównanie powszechnych powłok ochronnych nakładanych na magnesy neodymowe i zalecanych przypadków ich użycia.

Porównanie kosztów: magnesy neodymowe i samarowo-kobaltowe

Magnesy neodymowe cost significantly less than samarium cobalt magnets — zazwyczaj od 2 do 5 razy taniej za sztukę przy porównywalnych rozmiarach. Ta przewaga kosztowa w połączeniu z doskonałą surową siłą magnetyczną jest głównym powodem, dla którego magnesy neodymowe stanowią zdecydowaną większość produkcji magnesów ziem rzadkich na całym świecie.

Różnica w cenie wynika z kilku czynników:

• Koszty surowców: Kobalt – kluczowy składnik magnesów SmCo – jest znacznie droższy od neodymu na światowych rynkach towarowych. W ostatnich latach kobalt był sprzedawany po cenie 25 000–80 000 dolarów za tonę metryczną, w porównaniu z tlenkiem neodymu – około 50 000–90 000 dolarów za tonę metryczną, ale ilość kobaltu wymagana na magnes powoduje, że SmCo kosztuje w praktyce znacznie więcej.
• Złożoność produkcji: Magnesy SmCo wymagają bardziej złożonych procesów spiekania i prasowania, co zwiększa koszty produkcji.
• Skala produkcji: Produkcja NdFeB znacznie przewyższa SmCo na całym świecie, obniżając koszty jednostkowe dzięki korzyściom skali.

W przypadku zastosowań wrażliwych na budżet, gdzie pozwalają na to warunki pracy, neodym jest prawie zawsze wyborem racjonalnym ekonomicznie.

Zastosowania: Tam, gdzie każdy typ magnesu ziem rzadkich jest doskonały

Magnesy neodymowe dominate consumer and industrial markets, while samarium cobalt magnets are reserved for specialized high-temperature and high-reliability applications.

Zastosowania magnesów neodymowych

• Pojazdy elektryczne (EV): Silniki trakcyjne w większości pojazdów elektrycznych opierają się na magnesach neodymowych. Pojedynczy silnik EV może zawierać 1–2 kg materiału NdFeB.
• Turbiny wiatrowe: Generatory wiatrowe z napędem bezpośrednim wykorzystują duże układy magnesów neodymowych, aby wyeliminować skrzynie biegów i poprawić wydajność.
• Elektronika użytkowa: Słuchawki, głośniki, dyski twarde i silniki wibracyjne do smartfonów wykorzystują magnesy neodymowe, aby zapewnić kompaktową wydajność i wysoką wydajność.
• Silniki przemysłowe: Wysokowydajne serwomotory, siłowniki liniowe i sprzęgła magnetyczne stosowane w produkcji w dużym stopniu opierają się na magnesach NdFeB.
• Urządzenia medyczne: W urządzeniach do rezonansu magnetycznego i niektórych instrumentach chirurgicznych stosowane są magnesy neodymowe, w przypadku których można osiągnąć duże natężenie pola i kontrolowaną temperaturę.
• Zastosowania konsumenckie i hobbystyczne: Zamknięcia magnetyczne, magnesy do wyszukiwania, eksperymenty naukowe i wędkarstwo magnetyczne wykorzystują łatwo dostępne magnesy neodymowe.

Zastosowania magnesu samarowo-kobaltowego

• Przemysł lotniczy i obronny: Systemy naprowadzania, sprzęt radarowy i siłowniki w samolotach i rakietach wymagają stabilności i odporności temperaturowej SmCo na ekstremalnych wysokościach i temperaturach.
• Narzędzia do odwiertów ropy i gazu: Przyrządy wiertnicze działają w środowiskach o temperaturze przekraczającej 200°C, gdzie tylko magnesy SmCo niezawodnie utrzymują wydajność.
• Silniki o wysokiej wydajności: Sporty motorowe, robotyka i zastosowania precyzyjnych serwomechanizmów w środowiskach o temperaturze powyżej 150°C często wymagają SmCo.
• Sprzęt morski i podwodny: Wrodzona odporność na korozję SmCo bez powłok sprawia, że jest on preferowany w środowiskach słonowodnych, gdzie nie można zagwarantować integralności powłoki.
• Oprzyrządowanie naukowe: Akceleratory cząstek, przyrządy laboratoryjne i precyzyjne czujniki, które wymagają stabilnych, przewidywalnych pól magnetycznych przez dziesięciolecia, faworyzują SmCo ze względu na jego współczynnik niskotemperaturowy.

Względy bezpieczeństwa podczas obchodzenia się z magnesami ziem rzadkich

Zarówno magnesy neodymowe, jak i samarowo-kobaltowe zawierające pierwiastki ziem rzadkich stwarzają poważne ryzyko fizyczne ze względu na ich ekstremalne siły przyciągania — ryzyko, które jest całkowicie nieobecne w przypadku słabszych magnesów ferrytowych.

• Urazy spowodowane uszczypnięciem i zmiażdżeniem: Dwa magnesy neodymowe o sile przyciągania wynoszącej zaledwie 10 kg mogą zatrzasnąć się razem z siłą wystarczającą do złamania palców uwięzionych między nimi. Większe magnesy klasy przemysłowej mogą wywierać siłę setki kilogramów.
• Rozbicie: Zarówno magnesy NdFeB, jak i SmCo są niezwykle kruche. Kiedy dwa magnesy łączą się ze sobą lub uderzają w twardą powierzchnię, mogą się rozbić, a ostre odłamki lecą z dużą prędkością.
• Zakłócenia w urządzeniach medycznych: Magnesy ziem rzadkich mogą wyłączać lub przeprogramowywać rozruszniki serca, pompy insulinowe i inne wszczepione urządzenia medyczne z odległości do 30 cm.
• Uszkodzenia elektroniki i przechowywania danych: Silne pola magnetyczne mogą uszkodzić dane na magnetycznych nośnikach pamięci i uszkodzić urządzenia elektroniczne, takie jak dyski twarde, karty kredytowe i niektóre zegarki.
• Niebezpieczeństwo połknięcia: Wiele małych magnesów połkniętych przez dzieci może przyciągać się przez ściany jelit, powodując poważne obrażenia wewnętrzne wymagające pilnej operacji.

Jak wybrać pomiędzy magnesami neodymowymi i innymi magnesami ziem rzadkich

W większości zastosowań neodym jest właściwym wyborem, chyba że środowisko pracy charakteryzuje się wysokimi temperaturami, ostrą korozją lub wymaga dziesięcioleci niezawodności bezobsługowej.

Wskazówki dotyczące wyboru odpowiedniego typu magnesu ziem rzadkich w oparciu o wymagania aplikacji.

Często zadawane pytania: magnesy neodymowe a magnesy ziem rzadkich

P: Czy magnes neodymowy to to samo, co magnes ziem rzadkich?

Magnes neodymowy jest rodzajem magnesu ziem rzadkich, ale nie wszystkie magnesy ziem rzadkich są neodymowe. Kategoria magnesów ziem rzadkich obejmuje zarówno magnesy neodymowe (NdFeB), jak i samarowo-kobaltowe (SmCo), a także typy rzadziej używane. Neodym jest najpopularniejszym i najmocniejszym typem, dlatego czasami tych terminów używa się zamiennie, ale nie są one synonimami.

P: Co jest mocniejsze – neodym czy samar-kobalt?

Magnesy neodymowe are stronger in terms of raw magnetic energy product — up to 52 MGOe vs about 32 MGOe for samarium cobalt. However, SmCo maintains its strength far better at high temperatures. At operating temperatures above 150°C, SmCo can actually outperform a standard neodymium magnet that has partially demagnetized due to heat.

P: Dlaczego magnesy ziem rzadkich są o wiele silniejsze niż zwykłe magnesy?

Magnesy ziem rzadkich są silniejsze ze względu na unikalną strukturę elektronową pierwiastków lantanowców. Ich powłoki elektronowe 4f wytwarzają duże momenty magnetyczne i wysoką anizotropię magnetokrystaliczną — co oznacza, że ​​domeny magnetyczne zdecydowanie wolą ustawiać się w jednym kierunku i są odporne na rozmagnesowanie. Różni się to zasadniczo od magnesów ferrytowych lub alnico, które mają znacznie słabsze oddziaływania magnetyczne na poziomie atomowym.

P: Czy magnesy neodymowe tracą z czasem swój magnetyzm?

W normalnych warunkach wysokiej jakości magnesy neodymowe tracą mniej niż 1% swojego magnetyzmu na stulecie, co czyni je faktycznie trwałymi do celów praktycznych. Mogą jednak szybko rozmagnesować się pod wpływem temperatur przekraczających ich maksymalne wartości znamionowe, silnych przeciwstawnych pól magnetycznych lub uszkodzeń fizycznych (takich jak rozbicie). Kobalt samarowy ma jeszcze niższą szybkość rozmagnesowania i większą odporność na przeciwne pola.

P: Czy magnesy ziem rzadkich można bezpiecznie używać w domu?

Małe magnesy ziem rzadkich są powszechnie i bezpiecznie stosowane w domu, wymagają jednak szacunku i ostrożności. Trzymaj je z dala od dzieci poniżej 14 roku życia, użytkowników rozruszników serca i urządzeń elektronicznych. Nigdy nie pozwalaj, aby dwa duże magnesy ziem rzadkich złączyły się bez podparcia — siła przyciągania może spowodować poważne obrażenia. Zawsze używaj dużych magnesów NdFeB lub SmCo w rękawiczkach, okularach ochronnych i niemagnetycznej przekładce między nimi.

P: Dlaczego magnesy neodymowe rdzewieją?

Magnesy neodymowe rust because they contain a high proportion of iron in their NdFeB alloy. Iron oxidizes readily in the presence of moisture and oxygen. Without a protective coating — such as nickel, zinc, or epoxy — an exposed neodymium magnet will begin to corrode and eventually crumble. This is why virtually all commercially sold neodymium magnets include a surface coating, and why SmCo is preferred in permanently wet or corrosive environments.

P: Czy magnesy ziem rzadkich można poddać recyklingowi?

Tak, magnesy ziem rzadkich można poddać recyklingowi, chociaż proces ten jest złożony, a infrastruktura na całym świecie pozostaje ograniczona. Recykling zazwyczaj obejmuje rozmagnesowanie, kruszenie i chemiczną obróbkę materiału magnesu w celu odzyskania neodymu lub samaru do ponownego użycia. Wraz ze wzrostem zapotrzebowania na materiały ziem rzadkich – zwłaszcza w przypadku silników elektrycznych i turbin wiatrowych – recykling magnesów ziem rzadkich staje się coraz bardziej opłacalny i ważny dla środowiska.

Wniosek: magnesy neodymowe a magnesy ziem rzadkich — dokonanie właściwego wyboru

The magnesy neodymowe i ziem rzadkich Pytanie ostatecznie sprowadza się do specyfiki aplikacji. Magnesy neodymowe oferują niezrównaną siłę magnetyczną w przystępnej cenie, co czyni je dominującym wyborem w elektronice użytkowej, pojazdach elektrycznych, energii odnawialnej i ogólnych zastosowaniach przemysłowych. Magnesy samarowo-kobaltowe charakteryzują się znaczną wyższą ceną, ale zapewniają ją doskonała stabilność termiczna, odporność na korozję i długoterminowa niezawodność w wymagających środowiskach.

Dla zdecydowanej większości użytkowników — inżynierów projektujących silniki, hobbystów budujących projekty lub konsumentów potrzebujących silnego magnesu — neodym jest praktycznym rozwiązaniem domyślnym . W przypadku systemów lotniczych i kosmicznych, narzędzi do wiercenia otworów wiertniczych lub innych zastosowań, w których temperatura przekracza 150°C lub gdy nie da się uniknąć narażenia na korozję, samar-kobalt uzasadnia jego wyższy koszt .

Zrozumienie tych rozróżnień gwarantuje wybranie odpowiedniego magnesu ziem rzadkich spełniającego określone wymagania — optymalizując w równym stopniu wydajność, trwałość i koszty.
