Czym są magnesy neodymowe? Kompletny przewodnik po najsilniejszych magnesach trwałych na świecie

Magnesy neodymowe są rodzajem magnesów trwałych ziem rzadkich wykonanych ze stopu neodym, żelazo i bor (Nd₂Fe₁₄B) . Są to najsilniejsze rodzaje magnesów trwałych dostępnych na rynku, zdolne do podnoszenia przedmiotów o masie ponad 1000 razy większej niż ich masa. Magnesy neodymowe, opracowane po raz pierwszy w 1982 r., stały się niezbędnymi elementami nowoczesnej technologii — od elektrycznych silników pojazdów i turbin wiatrowych po smartfony, słuchawki i urządzenia medyczne.

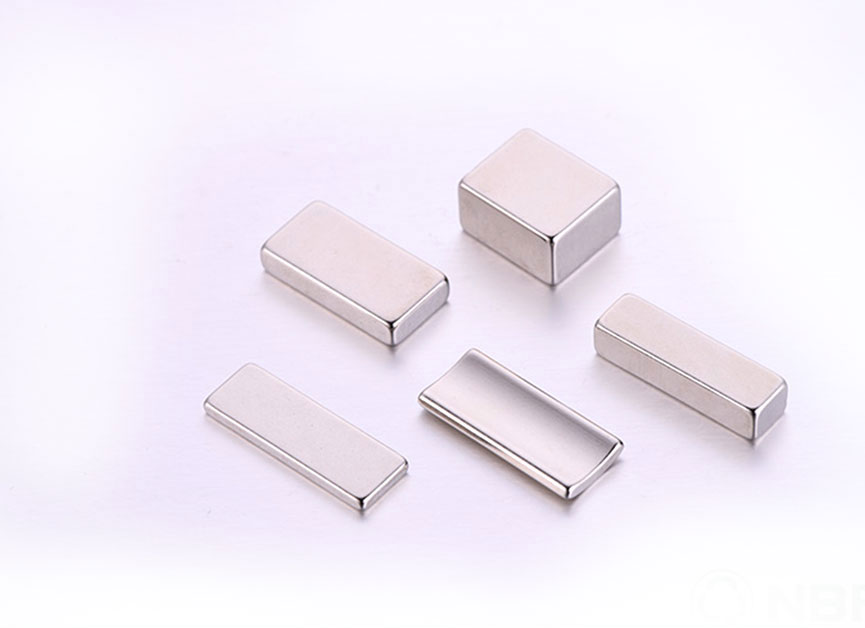

Kliknij, aby odwiedzić nasze produkty: Spiekany magnes NdFeB

Jak powstają magnesy neodymowe?

Magnesy neodymowe są produkowane w precyzyjnym procesie metalurgii proszków, który określa ich ostateczną siłę magnetyczną i wydajność. Proces produkcyjny składa się z następujących kluczowych etapów:

• Stopowanie: Neodym, żelazo i bor topią się razem w wysokich temperaturach w dokładnych proporcjach — zwykle około 26–30% neodymu wagowo.
• Frezowanie: Stop jest mielony na drobny proszek o wielkości cząstek 3–5 mikrometrów, aby zmaksymalizować wyrównanie domen magnetycznych.
• Prasowanie i spiekanie: Proszek jest zagęszczany w polu magnetycznym w celu wyrównania cząstek, a następnie spiekany (ogrzewany tuż poniżej temperatury topnienia), aby związać strukturę.
• Magnesowanie: Spiekany blok poddawany jest działaniu silnego zewnętrznego pola magnetycznego – zwykle przekraczającego 30 kOe – w celu jego pełnego namagnesowania.
• Powłoka: Ponieważ stop neodymu łatwo ulega korozji, magnesy są powlekane niklem, cynkiem, żywicą epoksydową lub złotem, aby chronić powierzchnię.

Kluczowe właściwości magnetyczne magnesów neodymowych

Magnesy neodymowe przewyższają wszystkie inne typy magnesów trwałych pod względem najważniejszych parametrów magnetycznych. Trzy najważniejsze właściwości to:

• Remanencja (Br): Resztkowa gęstość strumienia magnetycznego po usunięciu pola zewnętrznego. Magnesy neodymowe osiągają moc do 1,4–1,5 Tesli — znacznie przewyższającą magnesy ferrytowe przy 0,2–0,4 Tesli.
• Koercja (Hci): Odporność na rozmagnesowanie. Wysokiej jakości magnesy neodymowe utrzymują koercję powyżej 30 kOe, dzięki czemu są bardzo stabilne w wymagających środowiskach.
• Maksymalny produkt energetyczny (BHmax): Ogólna miara energii magnetycznej zgromadzonej na jednostkę objętości. Standardowe gatunki neodymu osiągają 35–52 MGOe, w porównaniu z zaledwie 1–4 MGOe w przypadku magnesów ceramicznych.

Wyjaśnienie klas magnesów neodymowych

Magnesy neodymowe są klasyfikowane według gatunków, które bezpośrednio wskazują ich maksymalny produkt energetyczny i odporność na temperaturę. Wyższe liczby oznaczają silniejsze magnesy; przyrostki liter wskazują tolerancję na ciepło.

Tabela 1: Typowe gatunki magnesów neodymowych z wartościami produktów energetycznych, temperaturami znamionowymi i typowymi przypadkami użycia.

Magnesy neodymowe a inne typy magnesów

Magnesy neodymowe są znacznie silniejsze niż inne popularne materiały z magnesami trwałymi, chociaż każdy typ ma kompromisy pod względem kosztów, odporności na temperaturę i zachowania korozyjnego.

Tabela 2: Porównanie wydajności magnesów neodymowych z innymi typami magnesów trwałych.

Do czego służą magnesy neodymowe?

Magnesy neodymowe napędzają niezwykle szeroką gamę nowoczesnych technologii ze względu na ich niezrównany stosunek wytrzymałości do rozmiaru. Kluczowe obszary zastosowań obejmują:

Pojazdy elektryczne i czysta energia

Magnesy neodymowe stanowią podstawę globalnej transformacji pojazdów elektrycznych. Pojedynczy silnik trakcyjny pojazdu elektrycznego zawiera ok 1–2 kg magnesów neodymowych , umożliwiając tworzenie kompaktowych silników o wysokiej wydajności. Każda morska turbina wiatrowa wykorzystująca generatory z napędem bezpośrednim wymaga do 600 kg magnesów ziem rzadkich , którego głównym składnikiem jest neodym.

Elektronika użytkowa

Prawie każde nowoczesne urządzenie elektroniczne opiera się na magnesach neodymowych. Głośniki do smartfonów, dyski twarde do laptopów, bezprzewodowe słuchawki douszne i silniki wibracyjne wykorzystują miniaturowe magnesy neodymowe. Pojedynczy smartfon zazwyczaj zawiera 4–8 pojedynczych elementów z magnesami neodymowymi poprzez głośnik, mikrofon, stabilizator aparatu i magnetyczny system ładowania.

Sprzęt medyczny

W urządzeniach do rezonansu magnetycznego zamiast neodymu stosuje się magnesy nadprzewodzące, ale magnesy neodymowe mają kluczowe znaczenie w narzędziach chirurgicznych, implantach ślimakowych, protezach magnetycznych i mikrourządzeniach do podawania leków. Ich biokompatybilność (po powlekaniu) i precyzyjna kontrola pola czynią je idealnymi do zastosowań minimalnie inwazyjnych.

Przemysłowe i Produkcyjne

W produkcji magnesy neodymowe stosowane są w separatorach magnetycznych, które usuwają zanieczyszczenia żelazne z linii przetwórstwa spożywczego, urządzeń dźwigowych obsługujących blachy stalowe oraz serwomotorów sterujących precyzyjnymi maszynami CNC. Podnośniki magnetyczne wykorzystujące magnesy neodymowe mogą wytrzymać obciążenia przekraczające 2000 kg z urządzeniem ważącym poniżej 5 kg.

Ograniczenia i względy bezpieczeństwa

Pomimo imponujących parametrów magnesy neodymowe mają istotne ograniczenia, z którymi należy się zapoznać przed użyciem:

• Czułość temperaturowa: Gatunki standardowe tracą magnetyzm trwale w temperaturze powyżej 80°C. Nawet poniżej tego progu magnesy neodymowe tracą około 0,1% ich magnetyzmu na °C wzrostu temperatury.
• Kruchość: Spiekany stop NdFeB jest kruchy mechanicznie i może pęknąć lub rozbić się pod wpływem uderzenia lub gdy dwa magnesy zatrzaskują się razem. To sprawia, że ​​nie nadają się do zastosowań wymagających wstrząsów mechanicznych bez obudowy.
• Korozja: Gołe magnesy neodymowe szybko korodują w wilgotnym środowisku. Do wszelkich zastosowań narażonych na ekspozycję lub na zewnątrz należy zawsze używać wersji powlekanych.
• Ryzyko obrażeń: Duże magnesy neodymowe powyżej gatunku N42 i średnicy 1 cala mogą zatrzaskiwać się z siłą wystarczającą do zmiażdżenia palców. Należy się z nimi obchodzić ze szczególną ostrożnością i trzymać z dala od dzieci.
• Zakłócenia w elektronice: Silne magnesy neodymowe mogą uszkodzić karty kredytowe, rozruszniki serca, dyski twarde i inne urządzenia wrażliwe magnetycznie, jeśli zostaną umieszczone w odległości kilku centymetrów.

Łańcuch dostaw i względy środowiskowe

Neodym jest klasyfikowany jako: minerał krytyczny przez USA, UE i wiele innych rządów ze względu na znaczne ryzyko koncentracji dostaw. Od ostatnich lat koniec 85% światowego przetwarzania neodymu ma miejsce w Chinach, powodując podatność na geopolityczne łańcuchy dostaw dla branż zależnych od tych magnesów. Wydobycie pierwiastków ziem rzadkich niesie ze sobą także wyzwania środowiskowe, w tym zarządzanie radioaktywnymi produktami ubocznymi i znaczne zakłócenia w funkcjonowaniu gruntów. Programy recyklingu neodymu ze wycofanych z eksploatacji silników i urządzeń elektronicznych rozwijają się, ale obecnie odzyskuje się mniej niż 1% dostępnej zawartości pierwiastków ziem rzadkich globalnie.

Często zadawane pytania dotyczące magnesów neodymowych

Czy magnesy neodymowe są trwałe?

Tak. Magnesy neodymowe są magnesami trwałymi, co oznacza, że ​​w normalnych warunkach zachowują swój magnetyzm przez czas nieokreślony. Ulegną rozmagnesowaniu tylko wtedy, gdy zostaną wystawione na działanie temperatur przekraczających ich dopuszczalną wartość graniczną, umieszczone w silnym przeciwstawnym polu magnetycznym lub poddane uszkodzeniom fizycznym, takim jak pękanie lub rozbicie.

Jak silny jest magnes neodymowy w porównaniu ze zwykłym magnesem na lodówkę?

Typowy magnes na lodówkę wykorzystuje elastyczny materiał ferrytowy o BHmax około 1 MGOe . Magnes neodymowy N42 o tej samej wielkości fizycznej ma BHmax wynoszący 40 MGOe — co czyni go około 40 razy silniejszym. Magnes dyskowy N42 o średnicy 1 cala może utrzymać ciężar ponad 25 funtów (11 kg), a magnes na lodówkę tego samego rozmiaru – kilka uncji.

Czy magnesy neodymowe mogą z czasem stracić swój magnetyzm?

W stabilnych warunkach temperatury pokojowej magnes neodymowy traci mniej niż 1% swojej siły magnetycznej na 100 lat . Ze względów praktycznych uważa się je za trwałe. Głównymi przyczynami rzeczywistego rozmagnesowania są narażenie na ciepło, uszkodzenia fizyczne i bliskość silnych, przeciwstawnych pól – a nie czas.

Co oznacza liczba „N” w gatunkach magnesów neodymowych?

„N” oznacza neodym, a następująca po nim liczba wskazuje maksymalny produkt energetyczny w megagauss-erstedach (MGOe). An Magnes N52 posiada produkt energetyczny o zawartości około 52 MGOe, co czyni go najsilniejszym gatunkiem dostępnym na rynku. Wyższe liczby N oznaczają silniejsze magnesy w temperaturze pokojowej.

Czy magnesy neodymowe są bezpieczne w użyciu?

Małe magnesy neodymowe są na ogół bezpieczne, jeśli obchodzi się z nimi ostrożnie. Jednakże magnesy o średnicy większej niż około 1 cal (25 mm) mogą zatrzaskiwać się ze sobą na tyle mocno, aby spowodować złamania kości lub urazy uszczypnięcia . Należy je zawsze trzymać z dala od dzieci poniżej 14 roku życia, osób noszących rozruszniki serca i wszelkich urządzeń wrażliwych magnetycznie. Z magnesami neodymowymi klasy przemysłowej należy zawsze obchodzić się w rękawicach ochronnych i narzędziach oddzielających.

Jaka powłoka jest najlepsza dla magnesów neodymowych?

Najpopularniejszą i najtańszą powłoką jest nikiel-miedź-nikiel (Ni-Cu-Ni) , oferujący dobrą odporność na korozję w zastosowaniach wewnętrznych. W środowiskach zewnętrznych, morskich lub o wysokiej wilgotności powłoki epoksydowe lub parylenowe zapewniają doskonałą ochronę. Dostępne są pozłacane magnesy neodymowe do zastosowań dekoracyjnych lub biokompatybilnych w medycynie, ale za znacznie wyższą cenę.

Wniosek

Magnesy neodymowe to najpotężniejsze dostępne magnesy trwałe, łączące niezwykłą gęstość energii magnetycznej z kompaktowymi rozmiarami. Wykonane z neodymu, żelaza i boru, obejmują zarówno maleńkie dyski klasy konsumenckiej, jak i duże bloki przemysłowe – wszystkie mają tę samą podstawową strukturę kryształu Nd₂Fe₁₄B, która nadaje im wyjątkowe właściwości. Niezależnie od tego, czy zasilasz silnik elektryczny, napędzasz głośnik w słuchawkach, czy trzymasz narzędzie chirurgiczne na miejscu, magnesy neodymowe stanowią rdzeń nowoczesnej infrastruktury technologicznej. Zrozumienie ich klas, ograniczeń i praktyk bezpiecznego obchodzenia się gwarantuje, że będziesz mógł je wybrać i skutecznie wykorzystać w dowolnym zastosowaniu.
