Magnesy głośników to podstawowe komponenty przekształcające energię, które przekształcają sygnały elektryczne w fizyczne fale dźwiękowe. Bez magnesu przetwornik głośnika nie może poruszać powietrza i nie jest wytwarzany żaden dźwięk. Rodzaj, rozmiar i materiał magnesu bezpośrednio determinują wydajność głośnika, pasmo przenoszenia, poziom zniekształceń i stabilność termiczną. Niezależnie od tego, czy jesteś inżynierem dźwięku określającym sterowniki do profesjonalnej kolumny głośnikowej, konsumentem oceniającym słuchawki, czy projektantem produktu wybierającym komponenty do przenośnego urządzenia Bluetooth, zrozumienie magnesów głośników ma kluczowe znaczenie dla osiągnięcia wymaganej wydajności akustycznej.

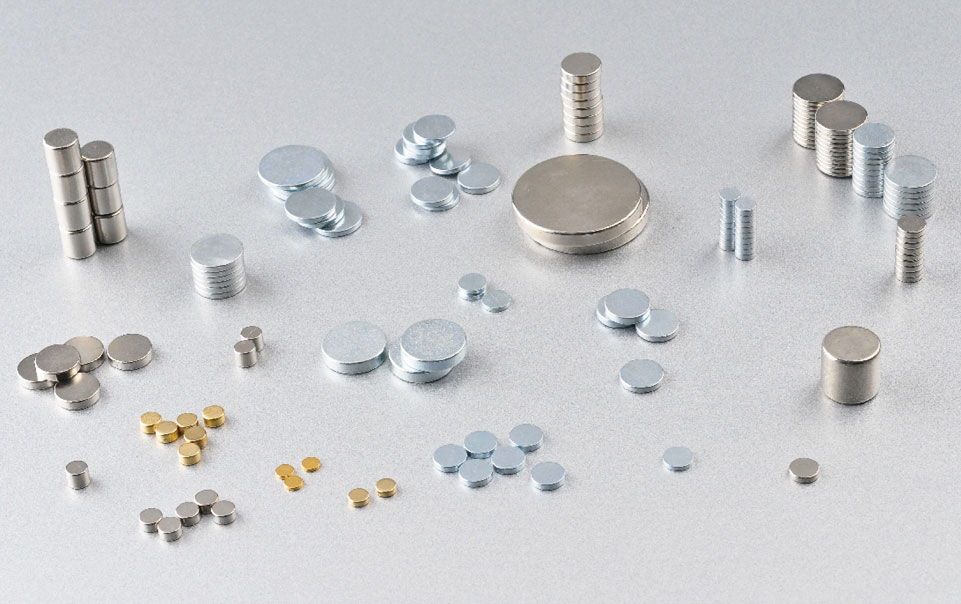

Kliknij, aby odwiedzić nasze produkty: Spiekany magnes NdFeB
1. Jak działają magnesy głośnikowe
Magnesy głośników działają poprzez wytwarzanie statycznego pola magnetycznego, w którym cewka drgająca przenosząca zmienny prąd audio generuje zmienną siłę, napędzającą stożek lub membranę w celu odtwarzania dźwięku. Ta zasada działania – znana jako zasada elektrodynamiczna lub ruchoma cewka – została po raz pierwszy wprowadzona na rynek w 1925 roku i do dziś pozostaje dominującą technologią głośników.
Podstawową sekwencją zdarzeń w każdym dynamicznym mówcy jest:
- Wzmacniacz audio dostarcza przemienny sygnał elektryczny do cewki drgającej – cylindrycznej cewki z drutu owiniętej wokół cewki.
- Cewka drgająca znajduje się wewnątrz wąskiej szczeliny w obwodzie magnetycznym, precyzyjnie umieszczonej w obszarze o najwyższej gęstości strumienia magnetycznego (mierzonej w Teslach lub Gausach).
- Zgodnie z lewą regułą Fleminga oddziaływanie prądu w cewce z polem magnetycznym wytwarza siłę wzdłuż osi głośnika – siłę Lorentza.
- Gdy sygnał audio zmienia się pod względem polaryzacji i amplitudy, cewka i dołączony stożek poruszają się w przód i w tył, kompresując i rozrzedzając otaczające powietrze, tworząc fale ciśnienia akustycznego.
Rolą magnesu trwałego jest utrzymanie silnego, stabilnego i jednolitego pola w szczelinie cewki drgającej. Silniejsze pole oznacza większą siłę na jednostkę prądu, co bezpośrednio przekłada się na wyższą czułość (mierzoną w dB SPL na 1 wat w odległości 1 metra). Typowy, wysokiej jakości system magnesów neodymowych do głośników osiąga gęstość strumienia szczelinowego wynoszącą 1,2 do 2,0 Tesli w porównaniu z 0,8–1,2 Tesli dla konwencjonalnego układu ferrytowego o podobnej wielkości fizycznej.
2. Jakie rodzaje magnesów do głośników są dostępne?
W celach komercyjnych stosowane są cztery główne materiały magnesów do głośników: ferryt (ceramika), neodym (NdFeB), alnico i samar-kobalt (SmCo). Każdy z nich ma odrębne właściwości magnetyczne, termiczne i ekonomiczne, dzięki czemu nadaje się do różnych konstrukcji głośników i segmentów rynku.
2.1 Ferrytowe (ceramiczne) magnesy głośnikowe
Magnesy ferrytowe są najpowszechniej stosowanym typem magnesów do głośników na świecie i stanowią około 60–65% wszystkich przetworników głośnikowych produkowanych pod względem głośności. Magnesy te, wykonane z ferrytu strontu lub baru, są kruche, ciężkie i wytwarzają umiarkowaną gęstość strumienia (remanencja 0,35–0,43 Tesli), ale ich wyjątkowo niski koszt — zwykle mniej niż jedna piąta ceny równoważnych magnesów neodymowych — sprawia, że są one domyślnym wyborem do głośników domowego sprzętu audio, samochodów i elektroniki użytkowej, gdzie waga nie jest krytycznym ograniczeniem.
- Remanencja (Br): 0,35–0,43 T
- Koercja (Hcj): 150–280 kA/m
- Maksymalna temperatura robocza: 250°C
- Wskaźnik kosztów względnych: 1x (wartość bazowa)
- Odporność na korozję: Doskonała (nie wymaga powłoki)
2.2 Magnesy neodymowe (NdFeB).
Neodymowe magnesy głośnikowe zapewniają najwyższą gęstość energii spośród wszystkich materiałów z magnesami trwałymi, umożliwiając znacznie mniejsze i lżejsze konstrukcje głośników przy równoważnej lub wyższej mocy akustycznej. Magnes NdFeB może wytwarzać taki sam strumień szczeliny cewki drgającej jak magnes ferrytowy przy mniej więcej jednej piątej masy i jednej trzeciej objętości. Ta właściwość sprawiła, że neodym jest dominującym wyborem w profesjonalnych przetwornikach audio, słuchawkach, słuchawkach dousznych, przenośnych głośnikach i wszelkich zastosowaniach, w których ograniczona jest waga lub rozmiar.
- Remanencja (Br): 1,0–1,45 T (w zależności od gatunku)
- Koercja (Hcj): 875–2400 kA/m
- Maksymalna temperatura robocza: 80–200°C (w zależności od gatunku; standardowe N35 do N52 i gatunki wysokotemperaturowe SH, UH, EH, AH)
- Wskaźnik kosztów względnych: ferryt 5–10x
- Odporność na korozję: Słaba bez powłoki; zazwyczaj powlekane Ni-Cu-Ni lub epoksydowane
Krytycznym ograniczeniem neodymowych magnesów głośnikowych jest wrażliwość na temperaturę: ich koercja spada znacznie powyżej 80 ° C, a ciągła praca z dużą mocą może spowodować nieodwracalne rozmagnesowanie w standardowych gatunkach. Wysokotemperaturowe gatunki neodymu (SH, UH, EH) zawierają dodatki dysprozu lub terbu w celu zwiększenia stabilności termicznej do 150–200 ° C, ale za dodatkową opłatą.
2.3 Magnesy głośnikowe Alnico
Magnesy do głośników Alnico (aluminiowo-niklowo-kobaltowe) są cenione w społeczności audio ze względu na ich charakterystyczny charakter dźwiękowy, szczególnie w głośnikach gitarowych i zabytkowych przetwornikach hi-fi, chociaż we współczesnych produkcjach w dużej mierze zostały one wyparte przez ferryt i neodym. Magnesy Alnico mają stosunkowo niską koercję, co oznacza, że mogą zostać częściowo rozmagnesowane przez silne pola zewnętrzne lub własne pole cewki głośnika podczas pracy z dużą mocą – zjawisko znane jako „modulacja strumienia”. Wielu audiofilów twierdzi, że ta cecha przyczynia się do uzyskania ciepłej, skompresowanej jakości dźwięku, która jest przyjemna muzycznie, szczególnie w zastosowaniach ze wzmacniaczami gitarowymi.
- Remanencja (Br): 0,7–1,35 T
- Koercja (Hcj): 50–160 kA/m (bardzo niska)
- Maksymalna temperatura robocza: 450–540°C
- Wskaźnik kosztów względnych: ferryt 3–6x
- Odporność na korozję: Doskonała
2.4 Magnesy głośnikowe z samaru i kobaltu (SmCo).
Magnesy do głośników samarowo-kobaltowych oferują najlepszą kombinację wysokiej energii magnetycznej, stabilności temperaturowej i odporności na korozję spośród wszystkich magnesów dowolnego typu, ale za wyższą cenę, która ogranicza ich użycie do specjalistycznych profesjonalnych i wojskowych zastosowań audio. Magnesy SmCo zachowują swoje właściwości magnetyczne w temperaturach do 300–350°C i są samoistnie odporne na korozję bez konieczności stosowania powłok powierzchniowych, co czyni je wyborem do głośników używanych w ekstremalnych warunkach, takich jak morskie systemy akustyczne, sterowniki interkomów lotniczych i profesjonalne monitory dużej mocy pracujące w gorących warunkach scenicznych.
- Remanencja (Br): 0,85–1,15 T
- Koercja (Hcj): 1200–3200 kA/m
- Maksymalna temperatura robocza: 300–350°C
- Wskaźnik kosztów względnych: ferryt 15–25x
- Odporność na korozję: Doskonała (nie wymaga powłoki)
3. Który materiał magnesu głośnika sprawdza się najlepiej?
Żaden materiał magnesu na pojedynczy głośnik nie jest uniwersalnie najlepszy — przywództwo w zakresie wydajności zależy od konkretnych kryteriów, które są traktowane priorytetowo. Neodym prowadzi pod względem gęstości energii i wydajności wagowej; przewody ferrytowe pod względem kosztów i niezawodności termicznej; alnico prowadzi w stylu vintage; samar-kobalt zapewnia ekstremalną trwałość w środowisku. Poniższa tabela zawiera porównanie wszystkich czterech materiałów pod względem parametrów najbardziej istotnych z punktu widzenia konstrukcji głośników.
| Własność | Ferryt | Neodym (NdFeB) | Alnico | Samar-kobalt |
| Gęstość energii (MGOe) | 3–4,5 | 33–52 | 5–10 | 16–32 |
| Maks. Temperatura pracy | 250°C | 80–200 °C | 450–540°C | 300–350°C |
| Waga (względna) | Wysoka | Bardzo niski | Umiarkowane | Niski |
| Odporność na korozję | Znakomicie | Słaba (wymagana powłoka) | Dobrze | Znakomicie |
| Koszt względny | 1x (najniższy) | 5–10x | 3–6x | 15–25x |
| Typowe użycie głośników | Domowe audio, motoryzacja, PA | Słuchawki, pro audio, przenośne | Wzmacniacze gitarowe, vintage hi-fi | Lotnictwo, marynarka, wojsko |
| Charakter Sonica | Neutralny, kontrolowany | Szybkie, szczegółowe i rozszerzone wysokie tony | Ciepły, skompresowany, muzykalny | Neutralny, stabilny, dokładny |
Tabela 1: Porównanie czterech głównych materiałów magnesów głośników pod względem gęstości energii, wydajności cieplnej, odporności na korozję, kosztów i typowych zastosowań audio.
4. Dlaczego rozmiar i siła magnesu mają znaczenie dla jakości dźwięku
Mocniejszy magnes głośnika bezpośrednio zwiększa czułość, zmniejsza zniekształcenia przy dużej mocy i poprawia kontrolę transjentów basów — a wszystko to jest mierzalną, słyszalną poprawą wydajności głośników. Zależność pomiędzy wydajnością magnesu a mocą akustyczną reguluje iloczyn Bl (iloczyn gęstości strumienia magnetycznego B w Teslach i długości drutu cewki drgającej l w polu magnetycznym, w metrach). Wyższe Bl oznacza większą siłę na amper, co przekłada się na:
- Wyższa czułość: Głośnik o Bl = 12 T·m będzie wytwarzał około 3 dB więcej sygnału wyjściowego niż głośnik o Bl = 6 T·m przy tej samej mocy wejściowej, przy wszystkich pozostałych parametrach bez zmian. W praktyce 3 dB oznacza tę samą odczuwalną głośność przy połowie mocy wzmacniacza.
- Niższe zniekształcenia harmoniczne: Silniejszy magnes utrzymuje cewkę drgającą lepiej kontrolowaną w liniowej części jej ruchu, redukując nieliniowe wychylenie generujące zniekształcenia harmoniczne. Profesjonalne głośniki niskotonowe, których THD wynoszą mniej niż 0,5% przy mocy znamionowej, zazwyczaj wymagają wartości Bl wynoszących 15–22 T·m.
- Lepsza reakcja przejściowa: Tłumienie elektromagnetyczne magnesu (mierzone współczynnikiem Q, w szczególności Qes) kontroluje, jak szybko stożek przestaje się poruszać po przejściowym impulsie. Wyższe Bl zmniejsza Qes, co wzmacnia bas i poprawia reprodukcję dźwięków perkusyjnych o szybkim ataku.
- Ulepszona obsługa mocy: Silniejsze pole magnetyczne umożliwia przepływ większej ilości prądu przez cewkę drgającą, zanim nastąpi nasycenie strumienia, zwiększając limity mocy termicznej i mechanicznej głośnika.
4.1 Projekt obwodu magnetycznego i szczeliny
Sam magnes nie określa gęstości strumienia szczeliny — konstrukcja całego obwodu magnetycznego (płyta biegunowa, płyta górna i geometria szczeliny) jest równie ważna. Producenci głośników korzystają z oprogramowania do symulacji magnetycznej opartej na analizie elementów skończonych (FEA), aby zoptymalizować geometrię obwodu, zapewniając kierowanie maksymalnego strumienia do szczeliny cewki drgającej przy minimalnych wyciekach do otaczających struktur. Dobrze zaprojektowany ferrytowy obwód magnetyczny może przewyższać źle zaprojektowany system neodymowy, co podkreśla znaczenie całego projektu systemu nad samym wyborem materiału magnesu.
Wentylowane nabiegunniki (centralny otwór przechodzący przez nabiegunnik i magnes) są stosowane w nowoczesnych przetwornikach dużej mocy w celu zmniejszenia kompresji powietrza za cewką drgającą i obniżenia oporu cieplnego zespołu magnetycznego. Ta cecha konstrukcyjna, w połączeniu z miedzianymi pierścieniami zwierającymi (pierścieniami Faradaya) umieszczonymi w szczelinie, dodatkowo zmniejsza nieliniowość indukcyjności i zniekształcenia intermodulacyjne w wyższych częstotliwościach średnich i wysokich.
5. Jak magnesy głośnikowe są wykorzystywane w różnych zastosowaniach
Wybór magnesów do głośników różni się znacznie w zależności od kategorii zastosowania, kierując się różnymi priorytetami takimi jak waga, koszt, moc i warunki środowiskowe w każdym segmencie rynku.
Głośniki domowe 5.1 dla konsumentów
Magnesy ferrytowe dominują w domowych głośnikach niskotonowych, przetwornikach średniotonowych oraz w większości konstrukcji głośników półkowych i podłogowych. Typowy 6,5-calowy (165 mm) głośnik niskotonowy do domowego systemu audio wykorzystuje magnes ferrytowy o masie 450–800 gramów. Ciężar magnesu nie stanowi problemu w stacjonarnej szafce podłogowej, a przewaga kosztowa ferrytu jest znacząca przy wielkości produkcji setek tysięcy sztuk rocznie.
Głośniki monitorowe 5.2 profesjonalne i studyjne
Profesjonalne monitory studyjne i przetworniki systemów PA coraz częściej wykorzystują magnesy neodymowe do głośników, szczególnie w głośnikach wysokotonowych i przetwornikach średniotonowych dużej mocy. Wyposażony w neodym, 15-calowy profesjonalny głośnik niskotonowy może ważyć zaledwie 6 kg w porównaniu do 11–13 kg w przypadku równoważnego modelu ferrytowego – redukcja masy, która ma ogromne znaczenie dla inżynierów podróżujących ładujących sprzęt do ciężarówek i zestawów linek olinowania.
5.3 Słuchawki i monitory douszne
Praktycznie wszystkie nowoczesne przetworniki słuchawek dynamicznych wykorzystują magnesy neodymowe. Zminiaturyzowana geometria szczeliny cewki drgającej w 40-milimetrowym przetworniku słuchawkowym wymaga najwyższej możliwej gęstości strumienia, aby osiągnąć odpowiednią czułość (zwykle 95–110 dB SPL/mW). Całkowity magnes neodymowy zastosowany w wysokiej klasy przetworniku słuchawkowym waży zaledwie 2–5 gramów, a mimo to generuje gęstość strumienia szczelinowego na poziomie 1,5 T lub więcej.
Przetworniki ze zrównoważoną twornikiem — stosowane w monitorach dousznych i aparatach słuchowych — również opierają się na precyzyjnych magnesach neodymowych, ale mają zasadniczo inną geometrię roboczą, w której twornik ugina się w polu magnetycznym, a nie cewka przemieszcza się liniowo.
5.4 Głośniki samochodowe
W przeszłości głośniki samochodowe wykorzystywały prawie wyłącznie magnesy ferrytowe, ale przejście na pojazdy elektryczne zwiększyło zastosowanie neodymowych magnesów głośników w wysokiej klasy systemach audio OEM. Zmniejszenie masy w wymierny sposób zwiększa zasięg pojazdów elektrycznych, a zastąpienie ferrytowych głośników w drzwiach odpowiednikami neodymowymi w pełnym 12-głośnikowym systemie pojazdu może zmniejszyć całkowitą masę systemu audio o 3–5 kg — niewielki, ale wymierny wpływ na wydajność.
5.5 Głośniki przenośne i bezprzewodowe
Przenośne głośniki i listwy dźwiękowe Bluetooth w jednolity sposób wykorzystują magnesy neodymowe. Wyzwaniem akustycznym w tych urządzeniach jest uzyskanie znaczącego rozciągnięcia basu i mocy wyjściowej z przetworników o średnicy 40–90 mm w objętości obudowy mierzonej w dziesiątkach centymetrów sześciennych. Tylko wyjątkowa gęstość energii neodymu umożliwia uzyskanie produktów Bl niezbędnych do uzyskania użytecznej czułości w tak ograniczonych formatach fizycznych.
Głośniki do wzmacniacza gitarowego 5.6
Głośniki gitarowe stanowią jedno z niewielu pozostałych zastosowań wymagających dużej głośności, w których magnesy głośnikowe Alnico zachowują znaczący udział w rynku obok ferrytu. Głośniki gitarowe wyposażone w Alnico charakteryzują się zwisaniem i kompresją przy wysokich poziomach przesterowania, które wielu gitarzystów określa jako „reagujące na dotyk” — magnes częściowo rozmagnesowuje się pod wpływem wysokiego prądu cewki drgającej, zmniejszając strumień i tworząc naturalną kompresję dynamiczną, którą wielu uważa za ekspresyjną muzycznie. Z kolei ferrytowe głośniki gitarowe zachowują większą spójność dynamiczną i skuteczność.
| Zastosowanie | Dominujący typ magnesu | Główny powód | Typowy rozmiar sterownika |
| Domowe głośniki niskotonowe | Ferryt | Koszt, waga nie krytyczna | 130–300 mm |
| Profesjonalni kierowcy PA | Neodym | Redukcja masy ciała, wysoki poziom Bl | 200–460 mm |
| Słuchawki (dynamiczne) | Neodym | Miniaturyzacja, wysoka czułość | 30–50 mm |
| Przenośne głośniki Bluetooth | Neodym | Ograniczenia dotyczące rozmiaru i wagi | 40–90 mm |
| Głośniki do wzmacniaczy gitarowych | Alnico / Ferryt | Charakter dźwiękowy / koszt | 200–300 mm |
| Przemysł lotniczy / morski | Samar-kobalt | Odporność na temperaturę i korozję | 50–150 mm |
Tabela 2: Wybór typu magnesu do głośnika według kategorii zastosowania, pokazujący dominujący materiał magnesu, podstawowe uzasadnienie wyboru i typowy zakres rozmiarów przetworników dla każdego segmentu rynku.
6. Jak wybrać odpowiedni magnes do głośnika dla swojego projektu
Wybór optymalnego magnesu do głośnika wymaga systematycznej oceny pięciu parametrów projektowych: docelowego produktu B1, zakresu temperatur roboczych, powłoki fizycznej, otoczenia regulacyjnego i budżetu.
Krok 1 — Zdefiniuj docelowy produkt Bl
Użyj modelowania parametrów Thiele-Small, aby ustalić minimalne Bl wymagane dla docelowych parametrów czułości, obsługi mocy i charakterystyki częstotliwościowej. Podstawowe głośniki konsumenckie zazwyczaj celują w Bl na poziomie 6–9 T·m; kierowcy zawodowi celują w 12–22 T·m. Symulacja obwodu magnetycznego powinna następnie określić geometrię magnesu potrzebną do osiągnięcia tego Bl w ramach dostępnej obwiedni fizycznej.
Krok 2 — Potwierdź budżet termiczny
Temperatura pracy cewki drgającej w przetworniku dużej mocy może podczas długotrwałego użytkowania przekroczyć 200°C. Standardowe gatunki neodymu (N35 – N52) ulegają nieodwracalnemu rozmagnesowaniu w temperaturze powyżej 80 °C; zawsze określaj klasy wysokotemperaturowe (minimum SH dla przetworników profesjonalnych, UH lub EH dla subwooferów o dużej mocy). Ferryt i alnico mają z natury wyższą stabilność termiczną i są bezpieczniejszym wyborem, gdy nie można rygorystycznie zweryfikować konstrukcji termicznej przetwornika.
Krok 3 — Oceń kopertę fizyczną
Jeśli średnica zewnętrzna lub całkowita głębokość głośnika jest ograniczona – jak w przypadku paneli drzwi samochodowych, urządzeń przenośnych lub smukłych listew dźwiękowych – jedynym praktycznym wyborem jest neodym. Magnesy ferrytowe zajmujące tę samą objętość fizyczną, co odpowiednik neodymu, zapewnią mniej więcej jedną ósmą energii magnetycznej, przez co odpowiednia czułość będzie nieosiągalna.
Krok 4 — Rozważ ryzyko związane z łańcuchem dostaw i przepisami
Neodym jest pierwiastkiem ziem rzadkich i około 60–70% światowej produkcji neodymu pochodzi z jednego kraju, co stwarza ryzyko koncentracji w łańcuchu dostaw. Producenci masowi zaopatrujący się w neodymowe magnesy do głośników powinni zachować kwalifikacje wielu dostawców i monitorować rozwój polityki handlowej. Magnesy ferrytowe mają globalnie zdywersyfikowaną bazę dostaw i znacznie niższe ryzyko geopolityczne.
Krok 5 — Prototyp i pomiar
Po wybraniu specyfikacji magnesu prototypowe przetworniki należy zmierzyć w oparciu o pełny zestaw parametrów Thiele-Small za pomocą laserowego wibrometru Dopplera lub analizatora impedancji. Kluczowe zmierzone parametry do sprawdzenia obejmują Bl, Qes, Qts, częstotliwość rezonansową (Fs) i indukcyjność cewki drgającej (Le) na wielu poziomach wysterowania, potwierdzając liniowość w zamierzonym zakresie roboczym.
7. Często zadawane pytania: często zadawane pytania dotyczące magnesów do głośników
P: Czy większy magnes głośnika zawsze oznacza lepszy dźwięk?
Nie koniecznie. Większy magnes zwiększa całkowitą dostępną energię magnetyczną, ale z akustycznego punktu widzenia liczy się gęstość strumienia w szczelinie cewki drgającej, która jest określona przez cały projekt obwodu magnetycznego, a nie samą objętość magnesu. Kompaktowy, dobrze zaprojektowany obwód neodymowy będzie konsekwentnie przewyższał duży, ale nieefektywny zespół ferrytowy. Powyżej określonej gęstości strumienia szczelinowego dalsze zwiększanie rozmiaru magnesu powoduje zmniejszenie efektów akustycznych i zwiększa niepotrzebne koszty i wagę.
P: Czy magnesy głośników mogą z czasem tracić swoją siłę?
W normalnych warunkach pracy magnesy trwałe głośników są wyjątkowo stabilne i zachowują ponad 99% początkowego namagnesowania przez cały okres użytkowania produktu. Rozmagnesowanie następuje tylko w określonych, niekorzystnych warunkach: długotrwałe narażenie na temperatury przekraczające maksymalne wartości znamionowe (najczęściej przegrzanie gatunków neodymowych z powodu obcinania wzmacniacza), narażenie na silne, przeciwne zewnętrzne pole magnetyczne lub wstrząs fizyczny i pęknięcie. Magnesy ferrytowe i alnico mają stosunkowo wyższą odporność na rozmagnesowanie termiczne.
P: Czy magnesy neodymowe do głośników są bezpieczne w pobliżu innych urządzeń elektronicznych?
Neodymowe magnesy głośników wytwarzają silne, zlokalizowane pola magnetyczne, które mogą zakłócać działanie pobliskich nośników magnetycznych, pasków kart kredytowych, aparatów słuchowych i rozruszników serca, jeśli znajdują się w pobliżu. W odległościach typowych dla normalnego użytkowania głośniki konsumenckie nie stwarzają żadnego znaczącego ryzyka. Jednakże profesjonalne systemy głośników dużej mocy wykorzystujące duże zespoły silników neodymowych należy ustawiać z uwzględnieniem sąsiedniego wrażliwego sprzętu. Projekty ekranowanych obwodów magnetycznych (wykorzystujące drugi magnes za uzwojeniem pierwotnym) redukują wycieki zewnętrznego pola błądzącego do znikomych poziomów.
P: Jaka jest różnica pomiędzy konstrukcjami głośników z magnesem zewnętrznym i magnesem wewnętrznym (wewnątrz)?
W konwencjonalnym głośniku (z magnesem zewnętrznym) magnes znajduje się na zewnątrz nabiegunnika, tworząc zespół silnika w kształcie miseczki widoczny z tyłu przetwornika. W konstrukcji z magnesem wewnętrznym (lub magnesem wewnętrznym) magnesem jest pierścień lub dysk umieszczony wewnątrz struktury szczeliny cewki drgającej. Konstrukcje magnesów wewnętrznych są powszechne w głośnikach koncentrycznych i samochodowych, gdzie korzystny jest płaski, niskoprofilowy silnik tylny. Wydajność akustyczna każdej topologii zależy od optymalizacji obwodu magnetycznego, a nie od fizycznego położenia magnesu.
P: Czy ferrytowe magnesy głośnikowe brzmią inaczej niż magnesy neodymowe?
Kiedy dwa głośniki zaprojektowano według identycznych parametrów Thiele-Small – tego samego Bl, tego samego Qes, tego samego Fs – i zmierzono je w podwójnie ślepym teście odsłuchowym ABX, wyszkoleni słuchacze nie są w stanie wiarygodnie odróżnić ferrytu od neodymu na podstawie samej jakości dźwięku. Postrzegane różnice w porównaniach w świecie rzeczywistym prawie zawsze wynikają z różnic w liniowości Bl, zarządzaniu indukcyjnością cewki drgającej lub zachowaniu przy kompresji termicznej, a nie z samego materiału magnesu. Mierzalne i słyszalne różnice pomiędzy systemami ferrytowymi i neodymowymi to różnice inżynieryjne, a nie różnice materiałowe.
P: Jak produkowane są magnesy do głośników?
Ferrytowe magnesy głośnikowe produkowane są poprzez spiekanie mieszaniny tlenku żelaza i węglanu strontu lub baru w temperaturze 1200–1300 °C, a następnie szlifowanie do ostatecznych wymiarów i namagnesowanie. Spiekane magnesy neodymowe są produkowane metodą metalurgii proszków: stop NdFeB jest mielony strumieniowo na drobny proszek, prasowany w polu magnetycznym w celu wyrównania orientacji kryształów, spiekany, obrabiany do ostatecznych wymiarów, powlekany powierzchniowo (zwykle niklem) i na koniec namagnesowany w elektromagnesie impulsowym. Obydwa procesy zapewniają wąskie tolerancje wymiarowe i stałe właściwości magnetyczne przy dużych nakładach produkcyjnych.
Wniosek: wybór odpowiedniego magnesu do głośnika to decyzja inżynierska
Magnesy do głośników nie są towarami wymiennymi — wybór typu, klasy i geometrii magnesu to podstawowa decyzja inżynieryjna, która bezpośrednio określa, co głośnik może, a czego nie może zrobić. Ferryt pozostaje racjonalnym wyborem w przypadku wrażliwych na koszty zastosowań stacjonarnych, gdzie waga nie stanowi ograniczenia. Neodym jest niezbędny wszędzie tam, gdzie wymagania dotyczące rozmiaru, wagi lub szczytowej czułości przekraczają to, co może zapewnić ferryt. Alnico obsługuje specyficzną i cenioną niszę we wzmacnianiu instrumentów. Kobalt samarowy spełnia wysokie wymagania termiczne i korozyjne w specjalistycznych zastosowaniach profesjonalnych i obronnych.
Globalny rynek magnesów do głośników odzwierciedla tę różnorodność: zapotrzebowanie na magnesy neodymowe do zastosowań audio oszacowano na około ton rocznie w 2024 r i rośnie w tempie około 6% rocznie, napędzany rozwojem bezprzewodowego sprzętu audio, pojazdów elektrycznych i profesjonalnego dźwięku na żywo. Produkcja ferrytowych magnesów do głośników pozostaje znacznie większa pod względem jednostkowym, ale rośnie wolniej w miarę penetracji neodymu w dodatkowych segmentach rynku.
Dla inżynierów i specyfikatorów praktyczne wnioski są spójne: zacznij od wymagań akustycznych i fizycznych, użyj symulacji obwodu magnetycznego, aby wyznaczyć docelową gęstość strumienia szczelinowego i wybierz materiał magnesu, który spełnia ten cel w ramach koperty kosztowej, temperatury i masy. Najlepszy magnes głośnikowy nie jest najmocniejszy ani najdroższy — to taki, który jest odpowiednio dobrany do całego projektu systemu.
