Magnes Komponentów Halbacha to kategoria wysokowydajnych zespołów magnetycznych zaprojektowanych i wyprodukowanych w oparciu o zasadę układu Halbacha. Produkty te osiągają kierunkową koncentrację strumienia magnetycznego poprzez precyzyjne ułożenie kierunków namagnesowania magnesów trwałych, wzmacniając pole magnetyczne po jednej stronie i skutecznie je zmniejszając po przeciwnej stronie. Magnesy Halbach Components są szeroko stosowane w układach silnikowych, sprzęcie automatyki, lewitacji magnetycznej i urządzeniach napędu liniowego, a także w precyzyjnym sprzęcie wykrywającym i pomiarowym. Pomagają poprawić wykorzystanie pola magnetycznego, zmniejszyć straty energii i zoptymalizować projekt konstrukcyjny.

O godz Ningbo Jinlun Magnet Technology Co., Ltd. , Halbach Components Magnesy są zwykle produkowane przy użyciu wysokowydajnego spiekanego NdFeB lub innych niestandardowych materiałów magnetycznych. Dzięki precyzyjnej kontroli magnesowania i procesom montażu rozkład pola magnetycznego pozostaje stabilny i spójny, spełniając wymagania przemysłowe w zakresie niezawodności i powtarzalności. Magnesy Halbach Components stały się niezbędnym elementem w projektach wysokiej klasy systemów magnetycznych.

Podstawowe aplikacje i funkcje funkcjonalne

Z funkcjonalnego punktu widzenia głównym celem magnesu Halbach Components jest: wzmacniają efektywne pole magnetyczne, minimalizując jednocześnie stratę strumienia . W porównaniu z konwencjonalnymi magnesami jednokierunkowymi lub zwykłymi układami magnetycznymi, jego kluczowe cechy funkcjonalne obejmują:

• Tworzenie się pola magnetycznego o dużej gęstości, jednolitego i przewidywalnego po stronie roboczej

• Znaczące zmniejszenie strumienia upływu po stronie niepracującej, minimalizując zakłócenia magnetyczne z otaczającymi elementami

• Zwiększona efektywność energii magnetycznej, wspierająca lekkie i kompaktowe konstrukcje systemów

• Możliwość projektowania modułowego, ułatwiająca integrację ze złożonym sprzętem

Te cechy sprawiają, że magnes Halbach Components szczególnie nadaje się do systemów wymagających precyzyjnej kontroli przestrzennej, wydajności i kierunkowości magnetycznej.

Zasada działania (zasada układu Halbacha)

Konstrukcja magnesu Halbach Components opiera się na Zasada układu Halbacha . Poprzez sekwencyjne obracanie kierunku namagnesowania wielu magnesów trwałych, pole magnetyczne jest wzmacniane po jednej stronie układu i eliminowane po drugiej.

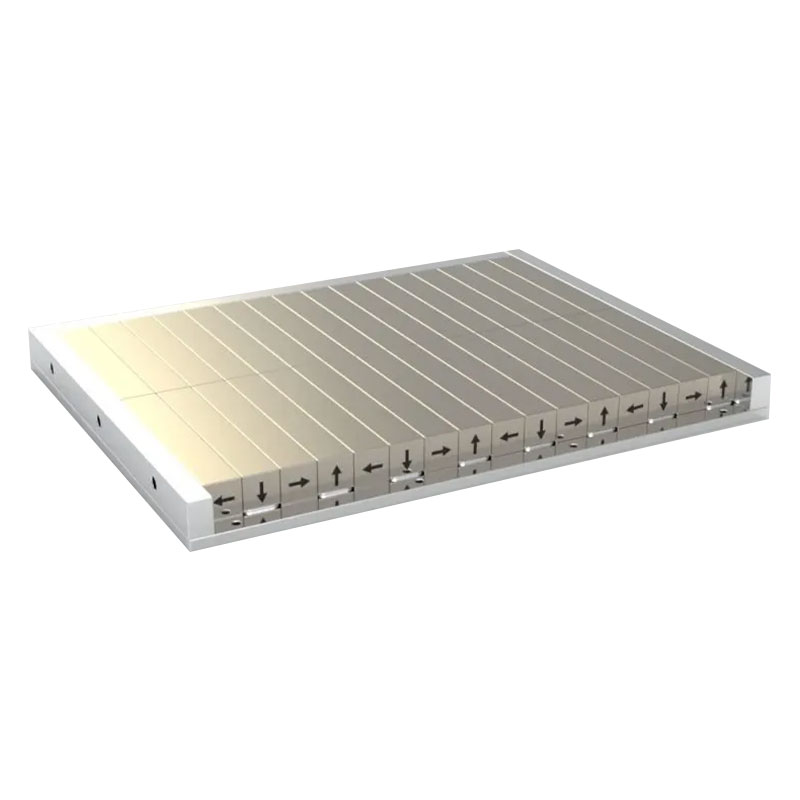

Na przykład w liniowej tablicy Halbacha:

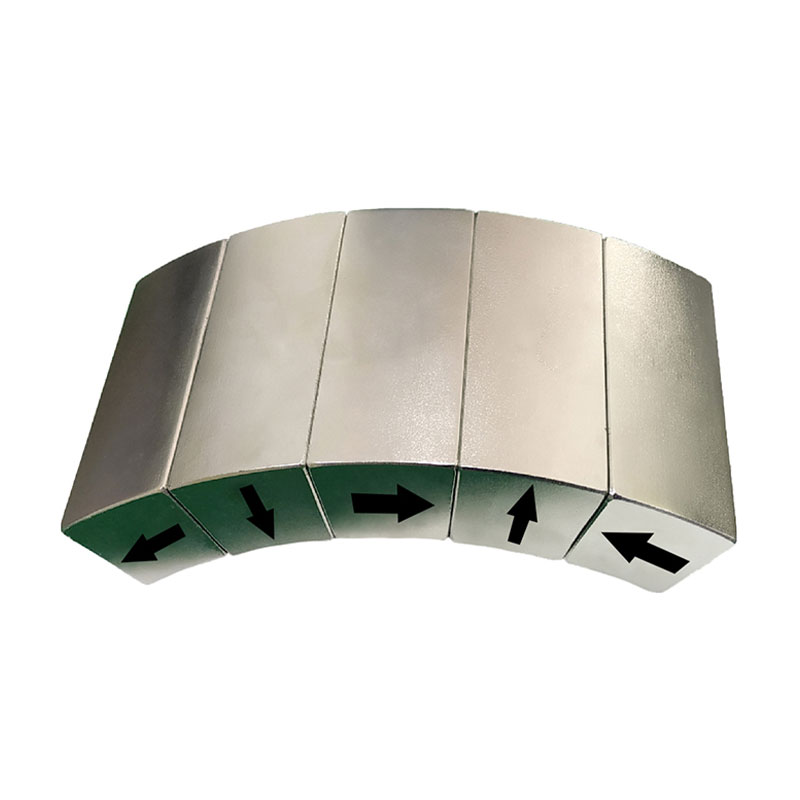

• Sąsiednie magnesy są zorientowane pod kątem 90° lub pod innym określonym kątem

• Strumień magnetyczny tworzy ciągłe, wzmocnione pole po stronie roboczej

• Strumień magnetyczny tylnej strony jest osłabiony, co zmniejsza wyciek pola

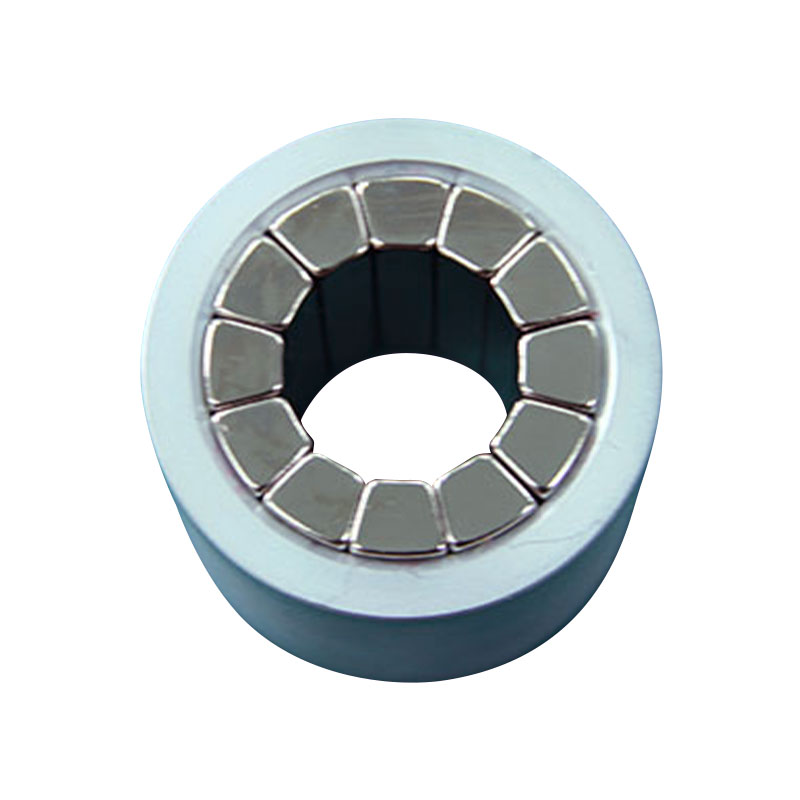

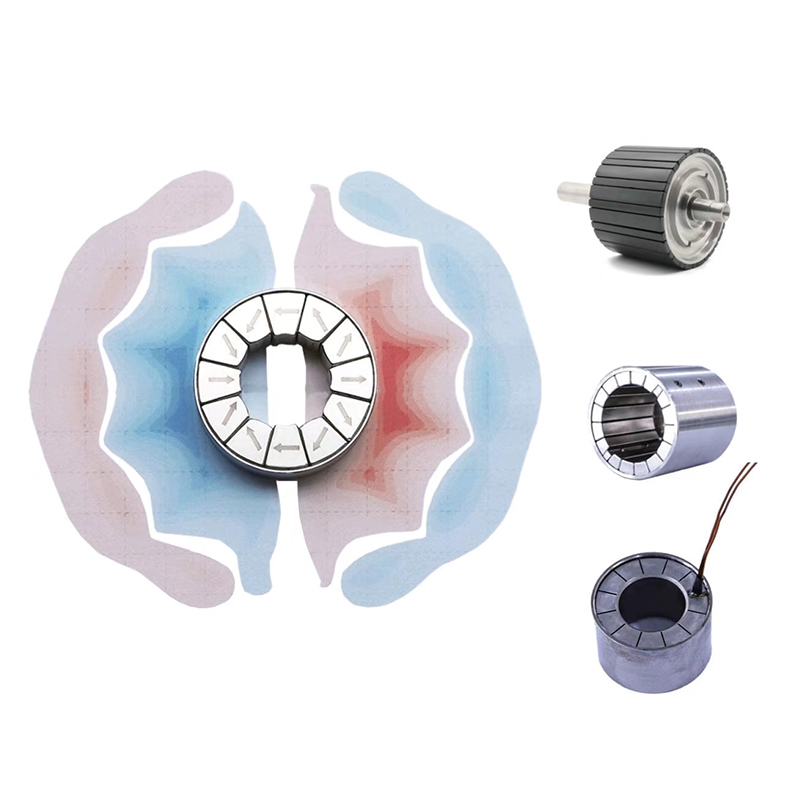

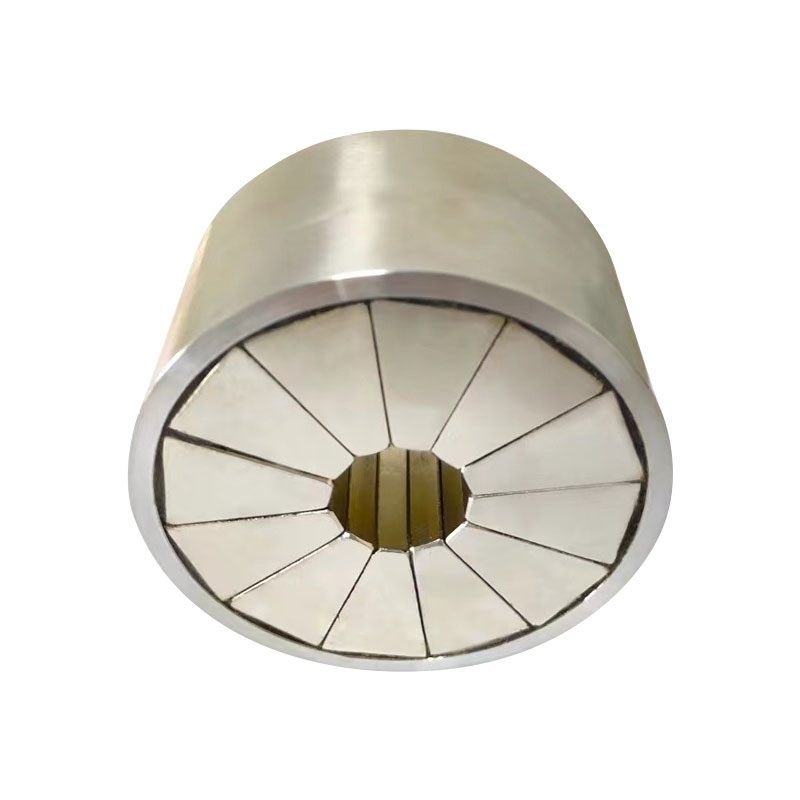

W układach obrotowych, takich jak silniki, pierścieniowy magnes Halbacha może generować bardziej jednolite pole promieniowe w szczelinie powietrznej, poprawiając wydajność konwersji elektromagnetycznej. Ta metoda kontroli pola magnetycznego opiera się na samym układzie magnesów, a nie na dodatkowym ekranie ferromagnetycznym, co skutkuje bardziej wydajną konstrukcją.

Typowe typy sprzętu i przykłady zastosowań

1. Silniki liniowe i układy napędów liniowych

Magnesy Halbach są często stosowane w torach napędu lub stojana silników liniowych. Ich skoncentrowane pole magnetyczne poprawia gęstość ciągu, jednocześnie zmniejszając zakłócenia w szynach prowadzących i elementach sterujących.
Przykład zastosowania: Szybkie urządzenia typu pick-and-place, precyzyjne platformy pozycjonujące w zautomatyzowanych liniach produkcyjnych.

2. Silniki synchroniczne z magnesami trwałymi (PMSM)

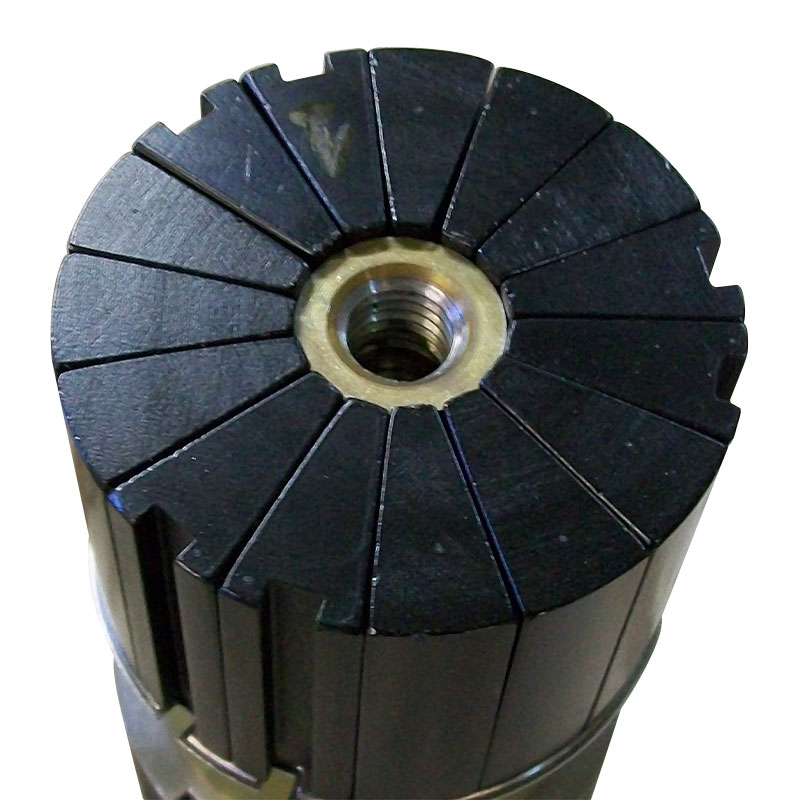

W konstrukcjach silników o wysokiej wydajności magnesy Halbach Components są stosowane w konstrukcjach wirnika w celu zwiększenia gęstości strumienia w szczelinie powietrznej i zmniejszenia tętnienia momentu obrotowego.
Przykład zastosowania: Silniki napędowe pojazdów elektrycznych, wysokoobrotowe silniki przemysłowe.

3. Lewitacja magnetyczna i systemy transmisji bezdotykowej

Magnes Halbach Components zapewnia stabilną i kierunkową siłę magnetyczną w systemach lewitacji magnetycznej.
Przykład zastosowania: Systemy przenośników lewitujących magnetycznie, bezdotykowe konstrukcje nośne.

4. Sprzęt do pomiaru i wykrywania pola magnetycznego

Ze względu na przewidywalny rozkład pola magnetycznego magnesy Halbach są powszechnie używane do kalibracji środowisk magnetycznych.
Przykład zastosowania: Enkodery magnetyczne, platformy do testowania czujników magnetycznych.

Porównanie z konwencjonalnymi rozwiązaniami z magnesami

Porównanie to podkreśla, że magnesy Halbach Components są bardziej odpowiednie do zastosowań wymagających precyzyjnej kontroli magnetycznej i wydajności.

Materiały i kwestie produkcyjne

Magnesy Halbach Components są zwykle wykonane z trwałych materiałów o wysokiej remanencji i koercji, aby zapewnić stabilny rozkład pola magnetycznego. O godz Ningbo Jinlun Magnet Technology Co., Ltd. proces produkcyjny podkreśla:

• Dokładność i spójność kierunku magnesowania

• Wąskie tolerancje montażowe

• Obróbka i ochrona powierzchni (np. niklowanie, powłoka epoksydowa)

• Kontrola właściwości magnetycznych i identyfikowalność

Właściwa dbałość o te aspekty ma bezpośredni wpływ na długoterminową niezawodność działania magnesu Halbach Components.

Wskazówki dotyczące konserwacji i użytkowania

Chociaż magnesy Halbach Components są pasywnymi elementami magnetycznymi, właściwa obsługa i konserwacja pomagają wydłużyć żywotność:

• Unikaj silnych uderzeń mechanicznych lub nieprawidłowego demontażu

• Chronić przed narażeniem na temperatury przekraczające dopuszczalny limit magnesu

• Ocenić ryzyko rozmagnesowania w silnych zewnętrznych polach magnetycznych

• Regularnie sprawdzaj konstrukcje montażowe, aby zapobiec przesunięciu magnesu na skutek wibracji

Standaryzowane procedury instalacji i konserwacji zapewniają długoterminową stabilność parametrów magnetycznych w systemach przemysłowych.

Często zadawane pytania (FAQ)

P1: Czy magnes Halbach Components nadaje się do wszystkich zastosowań magnetycznych?
Odp.: Są one najbardziej odpowiednie dla systemów wymagających kierunkowości i wydajności pola magnetycznego, a nie do wszystkich zastosowań ogólnych.

P2: Czy magnes Halbach Components można dostosować pod względem kształtu i rozkładu pola magnetycznego?
O: Tak. Dostosowując wymiary magnesów, rozmieszczenie i kąty namagnesowania, można uzyskać indywidualne projekty pola magnetycznego.

P3: Jakie są zalety w porównaniu z pojedynczym magnesem o wysokiej wydajności?
Odp.: Zaletą jest kontrola rozkładu pola magnetycznego i ogólna wydajność systemu, a nie tylko lokalna siła magnetyczna.

Jako wydajne rozwiązanie do kontroli pola magnetycznego, Magnes Komponentów Halbacha odgrywają coraz większą rolę w nowoczesnych urządzeniach przemysłowych. Wykorzystując dogłębną wiedzę na temat macierzy Halbacha i dojrzałą wiedzę specjalistyczną w zakresie produkcji, Ningbo Jinlun Magnet Technology Co., Ltd. zapewnia stabilne i sterowalne rozwiązania dla tej kategorii, umożliwiając firmie Halbach Components Magnet skuteczną obsługę układów napędowych, urządzeń automatyki i urządzeń precyzyjnych.
