Co to są magnesy NdFeB? Wyjaśniono właściwości, typy i zastosowania

Szybka odpowiedź: Magnesy NdFeB (tzw magnesy neodymowo-żelazowo-blubowe lub magnesy neodymowe ) to rodzaj magnesu trwałego ziem rzadkich składającego się ze stopu neodym (Nd) , żelazo (Fe) , i bor (B) . Opracowane po raz pierwszy na początku lat 80. XX wieku, są to tzw najsilniejsze dostępne na rynku magnesy trwałe na świecie, oferując niezwykłe połączenie wysokiej gęstości energii magnetycznej, koercji i remanencji w kompaktowym rozmiarze.

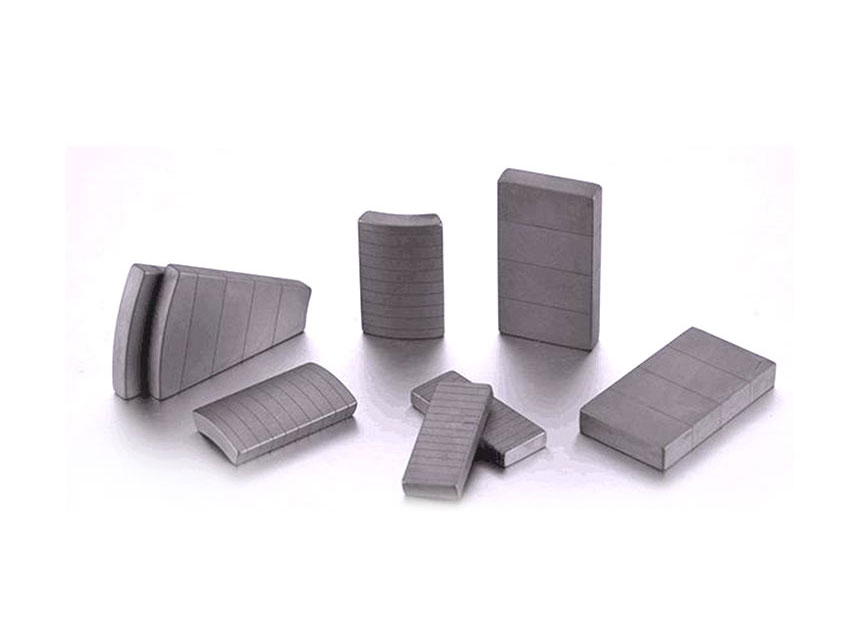

Kliknij, aby odwiedzić nasze produkty: Spiekany magnes NdFeB

1. Z czego wykonane są magnesy NdFeB?

Wzór chemiczny pierwotnej fazy magnetycznej w Magnes NdFeB jest Nd₂Fe₁₄B — tetragonalna struktura krystaliczna, która nadaje materiałowi wyjątkowe właściwości magnetyczne. Ten związek międzymetaliczny został niezależnie odkryty przez General Motors i Metale specjalne Sumitomo w latach 1982–1984.

Stop zazwyczaj składa się z około:

Neodym (Nd): 29–32% wagowo — zapewnia anizotropowe pole krystaliczne, które zapewnia wysoką koercję
Żelazo (Fe): 64–68% wagowych — główne źródło momentu magnetycznego i namagnesowania o wysokim nasyceniu
Bor (B): ~1% wag. – stabilizuje strukturę kryształu i podnosi temperaturę Curie
Pierwiastki dodatkowe (Dy, Tb, Co, Al, Cu, Nb): dodawany w małych ilościach w celu poprawy stabilności temperaturowej, odporności na korozję i koercji

Dodatek ciężkich pierwiastków ziem rzadkich, takich jak dysproz (Dy) lub terb (Tb) jest common in high-temperature grades to maintain performance above 150°C.

2. Kluczowe właściwości magnetyczne magnesów NdFeB

Znakomite wykonanie magnesy neodymowo-żelazowo-blubowe pochodzi z unikalnego zestawu mierzalnych parametrów magnetycznych. Zrozumienie tych właściwości jest niezbędne przy wyborze odpowiedniego gatunku do danego zastosowania.

Własność	Symbol	Typowy zakres (NdFeB)	Co to znaczy
Remanencja	br	1,0 – 1,5 T	Resztkowa gęstość strumienia magnetycznego po namagnesowaniu
Przymus	Hcj	955 – 3000 kA/m	Odporność na rozmagnesowanie
Max Energy Product	(BH)maks	200 – 470 kJ/m3	Ogólna „siła” magnesu na jednostkę objętości
Temperatura Curie’go	Tc	310 – 380°C	Temperatura, powyżej której następuje utrata magnetyzmu
Maksymalna temperatura robocza	Tmaks	80 – 220°C	Praktyczny górny limit temperatury pracy
Gęstość	ρ	7,4 – 7,7 g/cm3	Stosunkowo gęsty, ale wytwarza stosunek siły do masy znacznie przewyższający inne typy magnesów

The maksymalny produkt energetyczny (BH)max jest the key performance indicator. NdFeB magnets achieve values up to 474 kJ/m3 — ponad 10 razy więcej niż w przypadku standardowego magnesu ferrytowego.

3. Rodzaje i gatunki magnesów NdFeB

Magnesy NdFeB produkowane są w szerokiej gamie gatunków, każdy oznaczony kodem literowo-cyfrowym. Liczba wskazuje przybliżony maksymalny produkt energetyczny w MGOe (megagauss-oerstedach), natomiast litery wskazują poziom koercji i wydajności temperaturowej.

3.1 Seria standardowa

Ocena	(BH)maks MGOe	Maksymalna temperatura (°C)	Typowy przypadek użycia
N35	33–36	80°C	Ogólne zastosowania konsumenckie, tanie czujniki
N42	40–43	80°C	Silniki elektryczne, głośniki audio, zespoły magnetyczne
N52	50–53	80°C	Zastosowania o najwyższej wytrzymałości, komponenty MRI
N35H	33–36	120°C	Silniki o ciepłym środowisku, urządzenia przemysłowe
N35SZ	33–36	150°C	Pod maską samochodu, systemy HVAC
N35UH	33–36	180°C	Silniki wysokotemperaturowe, narzędzia wiertnicze do odwiertów ropy i gazu
N35EH/N35Ach	33–36	200–220°C	Zastosowania przemysłowe i lotnicze w ekstremalnych temperaturach

Litery przyrostków oznaczają: M (średnia koercja), H (wysoki), SH (bardzo wysoki), UH (bardzo wysoki), EH (niezwykle wysoki), AH (zaawansowany wysoki).

3.2 Spiekany a związany NdFeB

Funkcja	Sintered NdFeB	Połączony NdFeB
Produkcja	Spiekanie metodą metalurgii proszków	Magnetyczne spoiwo polimerowe w proszku
Siła magnetyczna	Bardzo wysoka (aż do N52)	Umiarkowany (zwykle ≤ N12)
Elastyczność kształtu	Ograniczona; wymagana obróbka	Kształt zbliżony do siatki, złożone geometrie
Odporność na korozję	Biedny; wymaga powłoki	Lepsza odporność wrodzona
Koszt	Wyższe na jednostkę	Niższy; przystosowany do masowej produkcji
Typowe zastosowania	Silniki EV, turbiny wiatrowe, dyski twarde	Małe czujniki, mikrosilniki, drukarki

4. NdFeB a inne magnesy trwałe: pełne porównanie

Jak to zrobić? Magnesy NdFeB wypada w porównaniu z innymi popularnymi typami magnesów? Oto kompleksowe porównanie side-by-side:

Własność	NdFeB	SmCo	AlNiCo	Ferryt (ceramiczny)
Maks. (BH)maks	Do 474 kJ/m3	Do 240 kJ/m3	Do 80 kJ/m3	Do 40 kJ/m3
Maksymalna temperatura robocza	80–220°C	Do 350°C	Do 540°C	Do 300°C
Odporność na korozję	Słaby (wymaga pokrycia)	Znakomicie	Dobrze	Znakomicie
Przymus	Bardzo wysoki	Bardzo wysoki	Bardzo niski	Umiarkowane
Koszt	Umiarkowane	Bardzo wysoki	Umiarkowane-High	Bardzo niski
brittleness	Wysoka	Wysoka	Umiarkowane	Umiarkowane
Stosunek rozmiaru do wytrzymałości	Najlepszy w klasie	Znakomicie	Biedny	Biedny

Kluczowe dania na wynos: Podczas Magnesy SmCo przewyższają NdFeB w ekstremalnych temperaturach i środowiskach korozyjnych, Magnesy NdFeB dominują w prawie wszystkich innych wskaźnikach, zwłaszcza w zakresie surowej siły magnetycznej i efektywności kosztowej.

5. Jak produkowane są magnesy NdFeB?

5.1 Proces spiekania NdFeB

Przygotowanie surowca: Wysokiej czystości Nd, Fe, B i metale dodatkowe topią się w próżniowych piecach indukcyjnych.
Odlewanie pasków: Stop szybko krzepnie w cienkie paski stopu o drobnej mikrostrukturze.
Dekrepitacja wodoru (HD) Mielenie strumieniowe: Paski są kruszone i mielone na drobny proszek (wielkość cząstek 3–5 µm) w obojętnej atmosferze.
Naciskanie magnetyczne: Proszek jest wyrównywany w polu magnetycznym i zagęszczany pod wysokim ciśnieniem (prasowanie izostatyczne lub matrycowe).
Starzenie przez spiekanie: Zielona wypraska jest spiekana w temperaturze ~1000–1080°C w próżni, a następnie starzona w temperaturze 480–600°C w celu optymalizacji koercji.
Obróbka powłoki: Bloki spiekane są cięte/szlifowane do ostatecznych wymiarów, a następnie pokrywane powierzchniowo (niklem, cynkiem, żywicą epoksydową itp.) w celu zabezpieczenia przed korozją.
Namagnesowanie: Gotowy magnes magnesowany jest przez pulsacyjne pole magnetyczne przekraczające jego koercję.

5.2 Dostępne powłoki powierzchniowe

Nickel-Copper-Nickel (Ni-Cu-Ni): Najczęściej; dobra mechaniczna i umiarkowana ochrona przed korozją
Cynk (Zn): Opłacalne; używany w zastosowaniach wewnętrznych
Żywica epoksydowa: Najlepsza odporność na korozję; Idealny do środowisk wilgotnych/na zewnątrz
Złoto/Srebro: Stosowany w elektronice; doskonała przewodność i wygląd
Fosforanowanie: Cienka powłoka konwersyjna; stosowany jako podkład wiążący klej
Parylen: Ultra cienka powłoka konforemna do zastosowań medycznych

6. Zastosowania magnesów NdFeB

Magnesy neodymowo-żelazowo-borowe są obecne w praktycznie każdym sektorze nowoczesnych technologii ze względu na ich niezrównaną gęstość energii magnetycznej. Oto główne obszary zastosowań:

6.1 Pojazdy elektryczne (EV) i silniki trakcyjne

Największy i najszybciej rozwijający się rynek Magnesy NdFeB . Silniki synchroniczne z magnesami trwałymi (PMSM) stosowane w Tesli, BYD i większości nowoczesnych pojazdów elektrycznych wykorzystują wysokiej jakości NdFeB, aby osiągnąć wysoką gęstość momentu obrotowego i wydajność. Pojedynczy silnik trakcyjny EV może zawierać 1–3 kg magnesów NdFeB.

6.2 Generatory turbin wiatrowych

Morskie turbiny wiatrowe z napędem bezpośrednim zużywają duże ilości Magnesy NdFeB aby wyeliminować skrzynie biegów i ograniczyć konserwację. Można wykorzystać pojedynczą turbinę o mocy 3 MW 600 kg i więcej ze spiekanego NdFeB.

6.3 Elektronika użytkowa

Dyski twarde (HDD): Siłowniki cewek drgających do pozycjonowania głowicy odczytu/zapisu
Słuchawki i słuchawki: Kompaktowe, wydajne sterowniki do transdukcji dźwięku
Smartfony: Silniki wibracyjne, moduły OIS kamery, głośniki i złącza ładowania typu MagSafe
Laptopy: Silniki wentylatorów, dyski twarde, głośniki

6.4 Wyroby medyczne

Używany w Maszyny do rezonansu magnetycznego (pozycjonowanie cewki gradientowej), implanty ślimakowe, magnetyczne systemy podawania leków i robotyka chirurgiczna. NdFeB klasy medycznej zazwyczaj wykorzystuje powłoki parylenowe lub złote w celu zapewnienia biokompatybilności.

6.5 Zastosowania przemysłowe i inne

Separatory magnetyczne: Usuwanie zanieczyszczeń metalicznych z żywności, farmaceutyków i materiałów pochodzących z recyklingu
Serwosilniki i robotyka: Precyzyjne sterowanie ruchem w maszynach CNC i ramionach robotycznych
Sprzęgła i łożyska magnetyczne: Bezdotykowe przenoszenie momentu obrotowego i beztarciowa lewitacja
Obronność i przemysł lotniczy: Systemy naprowadzania, radary, elementy wykonawcze w sterowaniu lotem statku powietrznego
Pociągi Maglev: Liniowe silniki indukcyjne i systemy lewitacyjne

7. Zalety i wady magnesów NdFeB

Zalety

Wysokaest magnetic strength z dowolnego materiału z magnesami trwałymi
Znakomicie force-to-volume ratio — umożliwia miniaturyzację
Szeroki zakres gatunków dla różnorodnych warunków pracy
Ekonomiczne vs. SmCo for most applications
Wysokaly stable namagnesowanie – nie rozmagnesowuje się łatwo podczas normalnego użytkowania
Powszechnie dostępne w kształtach standardowych i niestandardowych

Wady

Podatny na korozję — wymaga pokrycia powierzchni w większości środowisk
brittle and fragile — może odpryskiwać lub pękać w przypadku upuszczenia lub niewłaściwego obchodzenia się z nim
Czułość temperaturowa — gatunki standardowe tracą właściwości użytkowe powyżej 80°C
Ryzyko łańcucha dostaw — neodym i dysproz to materiały ziem rzadkich pochodzące głównie z Chin
Niezwykle silna atrakcja — zagrożenie bezpieczeństwa w przypadku nieoczekiwanego złączenia się dużych magnesów
Nie nadaje się łatwo do recyklingu — odzysk po wycofaniu z eksploatacji jest złożony i kosztowny

8. Jak bezpiecznie obchodzić się z magnesami NdFeB i je przechowywać

Ze względu na wyjątkową wytrzymałość i kruchość, Magnesy NdFeB wymagają ostrożnego obchodzenia się:

Trzymać z dala od rozruszników serca i urządzeń wszczepialnych — silne pola magnetyczne mogą zakłócać pracę elektronicznego sprzętu medycznego
W przypadku przechowywania wielu magnesów należy używać przekładek — zapobiec ich gwałtownemu złączeniu się
Unikaj wystawiania na działanie wysokich temperatur — przechowywać w temperaturze poniżej znamionowej temperatury roboczej
Chronić przed wilgocią — magnesy niepowlekane lub uszkodzone szybko korodują
Trzymaj z dala od kart kredytowych, urządzeń elektronicznych i nośników danych — pola magnetyczne mogą usuwać dane
Nosić rękawice i ochronę oczu podczas obsługi dużych magnesów — wióry mogą być ostre; magnesy zatrzaskowe mogą spowodować obrażenia w wyniku uszczypnięcia

9. Często zadawane pytania (FAQ) dotyczące magnesów NdFeB

P: Co oznacza NdFeB?

NdFeB to skrót chemiczny Neodym (Nd) , Żelazo (Fe) , i Bor (B) — trzy główne pierwiastki tego stopu magnesów ziem rzadkich. Pierwotna faza magnetyczna ma wzór Nd₂Fe₁₄B.

P: Jak silny jest magnes NdFeB w porównaniu ze zwykłym magnesem na lodówkę?

Typowy magnes na lodówkę to elastyczny magnes ferrytowy o sile przyciągania wynoszącej kilka gramów. Tego samego rozmiaru Magnes NdFeB może mieć siłę przyciągania 50 do 100 razy silniejszy . Dla kontekstu, magnes dyskowy N52 NdFeB o średnicy 1 cala może utrzymać ciężar ponad 40 kg (88 funtów).

P: Czy magnesy NdFeB z czasem stracą swój magnetyzm?

Magnesy NdFeB charakteryzują się bardzo niskimi stratami strumienia magnetycznego, gdy są używane w zakresie temperatur znamionowych i z dala od silnych pól rozmagnesowujących. Stracą mniej niż 1% ich strumienia w ciągu 100 lat w normalnych warunkach. Jednakże nagrzanie powyżej maksymalnej temperatury roboczej, narażenie na działanie silnych, przeciwstawnych pól magnetycznych lub wstrząs fizyczny może spowodować trwałe straty.

P: Czy magnesy NdFeB można ponownie namagnesować po utracie magnetyzmu?

Tak. Jeśli magnes neodymowy został częściowo lub całkowicie rozmagnesowany (nie uszkodzony fizycznie), można go ponownie namagnesować za pomocą urządzenia magnesującego zdolnego do wytworzenia pola impulsowego przekraczającego koercję magnesu — zwykle dostępnego u wyspecjalizowanych producentów magnesów.

P: Czy magnesy NdFeB są bezpieczne w przetwarzaniu żywności?

Magnesy NdFeB z powłokami dopuszczonymi do kontaktu z żywnością (zazwyczaj stalą nierdzewną lub kapsułkowaną PTFE) są szeroko stosowane w sprzęcie do przetwarzania żywności do magnetycznej separacji zanieczyszczeń żelaznych. Sam materiał magnesu bazowego nie jest bezpieczny dla żywności, dlatego niezbędne jest odpowiednie kapsułkowanie.

P: Jaka jest różnica między N35, N42 i N52?

Liczby te odnoszą się do przybliżonego maksymalnego produktu energetycznego w MGOe. N52 jest currently the highest commercially available grade — it is approximately 50% silniejszy niż N35 w temperaturze pokojowej. Jednakże wszystkie standardowe gatunki „N” mają tę samą maksymalną temperaturę roboczą wynoszącą 80°C; w przypadku wyższych temperatur wymagane są gatunki z przyrostkami H, SH, UH, EH lub AH.

P: Jakie są główne kraje produkujące magnesy NdFeB?

Chiny dominuje w światowej produkcji magnesów NdFeB, stanowiąc ponad 90% światowej produkcji i the vast majority of rare-earth raw material supply. Other significant producers include Japan (notably TDK, Shin-Etsu, and TDK/INTEVAC), Germany (VAC), and emerging producers in the USA, South Korea, and Vietnam who are working to diversify the supply chain.

Kluczowe dania na wynos

Magnesy NdFeB to magnesy trwałe ziem rzadkich wykonane z neodymu, żelaza i boru (Nd₂Fe₁₄B).
Oni są najsilniejsze magnesy trwałe na świecie , z produktami energetycznymi do 474 kJ/m3.
Dostępne w wielu klasach od N35 do N52 i temperature ratings from 80°C to 220°C.
Używany w Pojazdy elektryczne, turbiny wiatrowe, elektronika, urządzenia medyczne , i industrial systems.
Wymagaj powłoki ochronne przed korozją i ostrożnego obchodzenia się ze względu na kruchość.
Łańcuch dostaw jest silnie skoncentrowany w Chiny , co czyni je materiałem strategicznym na całym świecie.
