Jaki jest skład magnesu NdFeB? Kompletny przewodnik

The Skład magnesu NdFeB to precyzyjnie opracowana formuła metalurgiczna oparta na związku międzymetalicznym neodym-żelazo-bor (Nd₂Fe₁₄B), który tworzy twardą fazę magnetyczną, która nadaje tym magnesom niezwykłą siłę. W typowym spieku handlowym magnes neodymowy , neodym stanowi około 29% do 32% wagowych , żelazo uzupełnia 64% do 68% , a bor stanowi ok 1,0% do 1,2% , a pozostała frakcja składa się z dodatków, takich jak dysproz, terb, prazeodym, kobalt, miedź, aluminium i niob, które wprowadza się w celu zwiększenia koercji, stabilności termicznej i odporności na korozję. Według Journal of magnetyzmu i materiałów magnetycznych , odkrycie fazy Nd₂Fe₁₄B w 1984 r. przez Masato Sagawę i Johna Croata zrewolucjonizowało technologię magnesów trwałych, tworząc magnes o maksymalnym produkcie energetycznym przekraczającym 50 megagauss-oerstedów (MGOe) , około dziesięć razy więcej niż magnesy ferrytowe, które zastąpił. Zrozumienie dokładne Skład magnesu NdFeB a funkcja każdego elementu składowego ma zasadnicze znaczenie dla inżynierów wybierających właściwy gatunek magnesu do silników wysokotemperaturowych, generatorów turbin wiatrowych, urządzeń do obrazowania medycznego i elektroniki użytkowej.

Poznaj kluczowe zastosowania materiałów magnetycznych

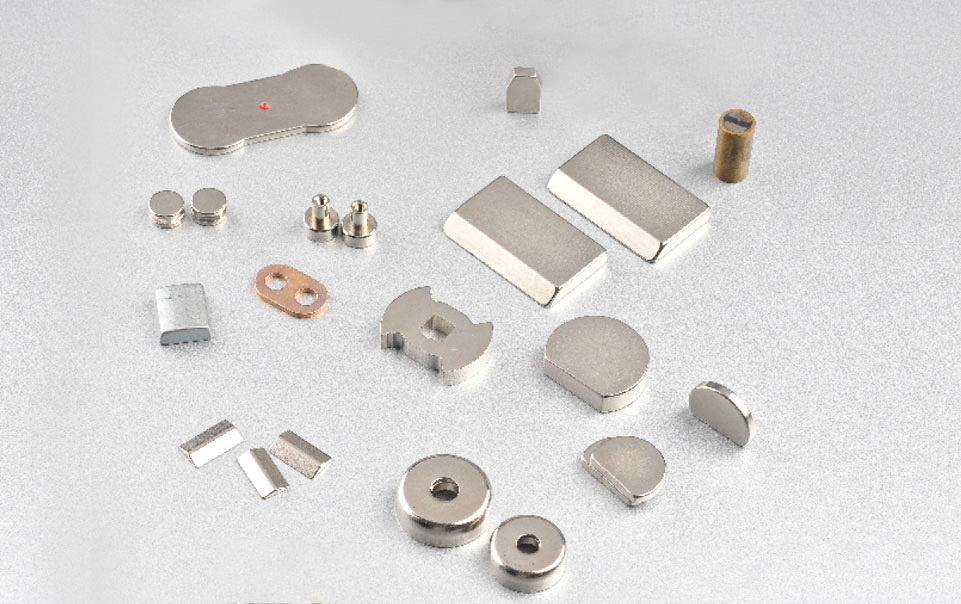

1. Jaki jest podstawowy skład magnesu NdFeB?

Podstawowym składem magnesu NdFeB jest związek międzymetaliczny Nd₂Fe₁₄B, który stanowi około 85% do 95% objętości magnesu i zapewnia twardą fazę magnetyczną odpowiedzialną za wytwarzanie intensywnego pola magnetycznego. Struktura atomowa Nd₂Fe₁₄B to tetragonalny układ kryształów ze złożoną komórką elementarną zawierającą 68 atomów : 8 atomów neodymu, 56 atomów żelaza i 4 atomy boru. Atomy neodymu zajmują określone miejsca w siatce, gdzie ich niesparowane elektrony 4f tworzą ogromną anizotropię magnetokrystaliczną, która nadaje NdFeB wysoką koercję. Atomy żelaza, zajmujące sześć odrębnych krystalograficznie miejsc, zapewniają namagnesowanie o wysokim nasyceniu poprzez wyrównane trójwymiarowe spiny elektronów. Atomy boru, chociaż są niewielkie, mają kluczowe znaczenie strukturalne, ponieważ stabilizują fazę tetragonalną i zapobiegają tworzeniu się innych, gorszych magnetycznie faz żelazowo-neodymowych. Bez boru stop krystalizowałby, tworząc mieszaninę miękkich faz magnetycznych, które nie byłyby w stanie utrzymać stałego ładunku magnetycznego. W typowej reklamie Skład magnesu NdFeB , całkowite procenty wagowe pierwiastków są w przybliżeniu 29–32% neodymu, 64–68% żelaza i 1,0–1,2% boru . Jednakże stop odlany przed spiekaniem jest celowo formułowany tak, aby był nieco bogatszy w neodym niż stosunek stechiometryczny 2:14:1. Nadmiar neodymu tworzy bogatą w neodym fazę graniczną ziaren, która jest niezbędna w procesie spiekania w fazie ciekłej i magnetycznego oddzielania ziaren Nd₂Fe₁₄B od siebie, co radykalnie zwiększa koercję. Faza bogata w neodym zazwyczaj stanowi 5% do 15% całkowitej objętości i może zawierać rozpuszczony tlen, węgiel i niewielkie ilości metali przejściowych.

2. Rola każdego pierwiastka w składzie magnesu NdFeB

Każdy element w składzie magnesu NdFeB pełni określoną funkcję strukturalną lub magnetyczną, a zmiana równowagi tych elementów – nawet o ułamki procenta – może radykalnie zmienić koercję, remanencję, stabilność temperaturową i odporność na korozję magnesu. Szczegółowe role elementów podstawowych i dodatkowych są następujące:

• Neodym (Nd): Neodym jest głównym pierwiastkiem ziem rzadkich, który zapewnia ogromną anizotropię magnetokrystaliczną. Jego orbital elektronowy 4f jest wysoce kierunkowy, tworząc łatwą oś namagnesowania wzdłuż osi c tetragonalnego kryształu. To pole anizotropowe sięga w przybliżeniu 7,3 tesli , co jest zasadniczym powodem Magnesy NdFeB może osiągnąć tak wysoką koercję. W praktyce w magnesach komercyjnych często stosuje się mieszaninę neodymu i prazeodymu w naturalnie występującym stosunku didymu, ponieważ te dwa pierwiastki są chemicznie podobne, a ich rozdzielenie zwiększa koszty bez proporcjonalnych korzyści magnetycznych w wielu zastosowaniach.
• Żelazo (Fe): Żelazo zapewnia namagnesowanie o wysokim nasyceniu. Jego trójwymiarowe spiny elektronów wyrównują się ferromagnetycznie i w przybliżeniu przyczyniają się do tego 2,2 magnetonów Bohra na atom do całkowitego momentu magnetycznego. Remanencja magnesu NdFeB jest wprost proporcjonalna do udziału objętościowego fazy Nd₂Fe₁₄B i wyrównania momentów spinowych żelaza. Częściowe zastąpienie żelaza kobaltem, zwykle w ilości od 5% do 15% zawartości żelaza, zwiększa temperaturę Curie i poprawia stabilność termiczną, chociaż nieznacznie zmniejsza namagnesowanie nasycenia w temperaturze pokojowej.
• Bor (B): Bor jest niezbędnym metaloidem stabilizującym tetragonalną strukturę kryształu. Jego mały promień atomowy pozwala mu zmieścić się w miejscach międzywęzłowych w strukturze żelazowo-neodymowej, gdzie tworzy kierunkowe wiązania kowalencyjne, które blokują atomy we właściwej konfiguracji. Bez boru stop rozpadłby się na fazy binarne Nd₂Fe₁₇ i NdFe₂, z których żadna nie posiada wymaganej anizotropii magnetokrystalicznej.
• Dysproz (Dy) i terb (Tb): Te ciężkie pierwiastki ziem rzadkich są najważniejszymi dodatkami w Skład magnesu NdFeB do zastosowań wysokotemperaturowych. Dysproz zastępuje neodym w sieci Nd₂Fe₁₄B, zwiększając pole anizotropowe, a tym samym koercję, dzięki czemu magnes jest odporny na rozmagnesowanie w podwyższonych temperaturach. Magnes zawierający 4% do 8% dysprozu wagowo może utrzymać użyteczną koercję przy 150°C do 200°C w porównaniu z maksymalną temperaturą wynoszącą około 80°C w przypadku magnesu niezawierającego dysprozu. Terb jest jeszcze skuteczniejszy niż dysproz, ale jest rzadszy i droższy.
• Kobalt (Co): Kobalt podnosi temperaturę Curie fazy Nd₂Fe₁₄B o około 10°C na procent atomowy substytutu żelaza. Magnes zawierający 5% kobaltu może mieć temperaturę Curie 350°C do 370°C w porównaniu do 310°C do 320°C dla kompozycji bez kobaltu. Kobalt poprawia również odporność na korozję poprzez zmniejszenie różnicy potencjałów elektrochemicznych pomiędzy ziarnami Nd₂Fe₁₄B a fazą graniczną ziaren bogatą w neodym.
• Miedź (Cu), aluminium (Al) i niob (Nb): Te drobne dodatki, zwykle obecne w 0,1% do 1,0% każdy z nich udoskonala mikrostrukturę podczas spiekania i poprawia zachowanie zwilżania ciekłej fazy granicznej ziarna. Niob tworzy małe wydzielenia, które blokują granice ziaren i zapobiegają nadmiernemu wzrostowi ziaren podczas cyklu spiekania w wysokiej temperaturze, co jest niezbędne do utrzymania drobnego rozmiaru ziaren i wysokiej koercji.

3. Jak skład determinuje trzy kluczowe właściwości magnetyczne

Skład magnesu NdFeB bezpośrednio reguluje trzy główne parametry magnetyczne — remanencję, koercję i produkt maksymalnej energii — a każde dostosowanie równowagi pierwiastków przesuwa magnes w całym spektrum kompromisów w zakresie wydajności. Pozostałość (Br) w pełni gęsta, idealnie wyrównana Magnes NdFeB jest zasadniczo ograniczone przez namagnesowanie nasycenia fazy Nd₂Fe₁₄B, które wynosi w przybliżeniu 1,6 tesli . W praktyce komercyjne magnesy spiekane osiągają wartości remanencji wynoszące 1,0 do 1,5 tesli , w zależności od udziału objętościowego fazy magnetycznej i stopnia uporządkowania krystalograficznego uzyskanego na etapie prasowania. Koercja wewnętrzna (Hci) jest kontrolowana przez magnetokrystaliczne pole anizotropowe ziaren Nd₂Fe₁₄B i skuteczność fazy granicznej ziaren w magnetycznej izolacji każdego ziarna. Czysty Nd₂Fe₁₄B ma pole anizotropowe o wartości około 7,3 tesli, ale praktyczna koercja stanowi tylko ułamek tej wartości – zazwyczaj 10 do 30 kilo-erstedów (kOe) — ponieważ odwrócone domeny magnetyczne zarodkują na granicach ziaren, a defekty kryształów przy polach znacznie niższych niż teoretyczna granica. Dodanie dysprozu zwiększa pole anizotropowe, a tym samym koercję, ale dysproz łączy się antyferromagnetycznie z żelazem, co zmniejsza namagnesowanie nasycenia i remanencję. Jest to główny kompromis projektowy Skład magnesu NdFeB : większa zawartość ciężkich pierwiastków ziem rzadkich zapewnia wyższą koercję i lepszą wydajność w podwyższonych temperaturach kosztem niższej remanencji w temperaturze pokojowej i maksymalnego produktu energetycznego. Maksymalny produkt energetyczny (BHmax), mierzony w MGOe, reprezentuje maksymalną ilość energii magnetycznej, która może być zmagazynowana w jednostkowej objętości magnesu. Teoretyczne maksimum dla Nd₂Fe₁₄B wynosi w przybliżeniu 64 MGOe . Komercyjne magnesy klasy N52 osiągają ok 50 do 53 MGOe , podczas gdy gatunki wysokotemperaturowe z ciężkimi dodatkami pierwiastków ziem rzadkich zazwyczaj wahają się od 30 do 45 MGOe .

4. Spiekany a wiązany NdFeB: czym różni się skład i przetwarzanie

Skład magnesu NdFeB jest przetwarzany w magnesy dwoma zasadniczo różnymi procesami produkcyjnymi — spiekaniem i łączeniem — w wyniku których powstają magnesy o bardzo różnych gęstościach, właściwościach magnetycznych i przydatności do zastosowania. Poniższa tabela podsumowuje kluczowe różnice między materiałami spiekanymi i klejonymi Magnes NdFeBs .

5. Ciężkie pierwiastki ziem rzadkich i technologia dyfuzji granic ziaren

Ciężkie pierwiastki ziem rzadkich — dysproz i terb — dodaje się do składu magnesu NdFeB w celu zwiększenia koercji w wysokich temperaturach, ale nowoczesna technologia dyfuzji na granicy ziaren pozwala obecnie osiągnąć to wzmocnienie przy użyciu znacznie mniejszej ilości materiału, koncentrując te drogie pierwiastki tylko na powierzchniach ziaren, gdzie są one najbardziej skuteczne. W konwencjonalnym Skład magnesu NdFeB dysproz jest równomiernie mieszany w proszku stopowym przed spiekaniem. Ponieważ dysproz zastępuje neodym w całej objętości każdego ziarna Nd₂Fe₁₄B, znaczna część drogich ciężkich pierwiastków ziem rzadkich jest skutecznie marnowana we wnętrzu ziarna, gdzie zmniejsza remanencję, nie przyczyniając się proporcjonalnie do zwiększenia koercji. Dyfuzja granic ziaren, opracowana na początku XXI wieku i obecnie szeroko stosowana w produkcji komercyjnej, przyjmuje inne podejście. W pełni spiekany magnes o standardowym składzie o niskiej zawartości dysprozu lub niezawierającym dysprozu jest powlekany cienką warstwą proszku fluorku dysprozu lub fluorku terbu, a następnie poddawany obróbce cieplnej w temperaturze, w której ciężkie pierwiastki ziem rzadkich dyfundują wzdłuż granic ziaren do wnętrza magnesu. Atomy dysprozu przemieszczają się preferencyjnie wzdłuż fazy granicznej ziaren bogatej w neodym i zastępują neodym jedynie w cienkiej powłoce na zewnętrznej powierzchni każdego ziarna, zwykle Głębokość od 1 do 3 mikronów . Ponieważ odwrócone domeny magnetyczne zarodkują się na powierzchni ziaren, ta cienka, bogata w dysproz powłoka zapewnia taki sam wzrost koercji jak jednorodny dodatek podczas stosowania 50% do 70% mniej dysprozu . Magnes wytwarzany przez dyfuzję na granicy ziaren może osiągnąć koercję 25 do 30 kOe o całkowitej zawartości dysprozu mniejszej niż 2% wagowo w porównaniu do 6% do 8% wymaganych w konwencjonalnej jednorodnej kompozycji. Technologia ta odegrała kluczową rolę w zmniejszeniu kosztów i podatności na zagrożenia łańcucha dostaw Magnes NdFeBs w przypadku silników trakcyjnych pojazdów elektrycznych, gdzie koercja w wysokiej temperaturze jest niezbędna, a ceny dysprozu w przeszłości były zmienne.

6. Gatunki magnesów NdFeB i różnice w ich składzie

Komercyjny system klasyfikacji magnesów NdFeB — taki jak N35, N52, N35SH i N48UH — koduje zarówno produkt energetyczny w temperaturze pokojowej, jak i maksymalną temperaturę roboczą, a każda rodzina gatunków odpowiada konkretnemu składowi magnesu NdFeB zoptymalizowanemu pod kątem określonego środowiska termicznego. Poniższa lista wyjaśnia typowe przyrostki gatunków i ich implikacje dotyczące składu:

• Klasa N (bez przyrostka): Standardowy skład z minimalną ilością ciężkich dodatków pierwiastków ziem rzadkich lub bez nich. Maksymalna temperatura robocza to zazwyczaj 80°C . Gatunki te, takie jak N35 do N52, zapewniają produkt energetyczny o najwyższej temperaturze pokojowej i są stosowane w elektronice użytkowej, komputerowych dyskach twardych i elementach złącznych magnetycznych.
• Klasa M (średnia koercja): Nieznacznie zwiększona koercja wewnętrzna dzięki niewielkim dodatkom dysprozu lub zoptymalizowanej wielkości ziaren. Maksymalna temperatura robocza wynosi w przybliżeniu 100°C . Stosowany w silnikach o umiarkowanych temperaturach.
• Klasa H (wysoka koercja): Zawiera większą ilość dysprozu w Skład magnesu NdFeB . Maksymalna temperatura pracy wynosi 120°C . Szeroko stosowany w przemysłowych serwomotorach i generatorach.
• Klasa SH (bardzo wysoka koercja): Dalsza zwiększona zawartość dysprozu lub przetwarzanie dyfuzyjne na granicy ziaren. Maksymalna temperatura pracy wynosi 150°C . Przeznaczony do samochodowych silników trakcyjnych i narzędzi do poszukiwania ropy naftowej w odwiertach.
• Klasa UH (ultrawysoka koercja): Dodatek ciężkiego dysprozu lub terbu. Maksymalna temperatura pracy wynosi 180°C . Stosowany w szybkich silnikach pojazdów elektrycznych i siłownikach lotniczych.
• Klasa EH (ekstremalnie wysoka koercja): Najwyższa zawartość ciężkich pierwiastków ziem rzadkich. Maksymalna temperatura pracy wynosi 200°C . Zarezerwowane do specjalistycznych zastosowań wojskowych i lotniczych, gdzie ryzyko rozmagnesowania jest ekstremalne.

Często zadawane pytania dotyczące składu magnesu NdFeB

Jaki jest dokładny wzór chemiczny fazy głównej w magnesach NdFeB?

Pierwotna faza magnetyczna w Magnes NdFeBs to Nd₂Fe₁₄B, tetragonalny kryształ z komórką elementarną zawierającą 68 atomów. W magnesach komercyjnych część neodymu jest zwykle zastępowana prazeodymem, a część żelaza kobaltem, więc rzeczywisty skład fazowy jest dokładniej zapisywany jako (Nd, Pr)₂(Fe,Co)₁₄B.

Dlaczego magnesy NdFeB są o wiele silniejsze niż magnesy ferrytowe?

The Skład magnesu NdFeB wytwarza namagnesowanie nasycenia około 1,6 tesli i pole anizotropii magnetokrystalicznej 7,3 tesli, podczas gdy magnesy z ferrytu strontu mają namagnesowanie nasycenia tylko około 0,47 tesli. Ta zasadnicza różnica w interakcji atomowego momentu magnetycznego i pola krystalicznego oznacza, że ​​NdFeB może przechowywać około dziesięć razy więcej energii magnetycznej na jednostkę objętości niż ferryt.

Czy magnesy NdFeB można wyprodukować bez ciężkich pierwiastków ziem rzadkich?

Tak, nie zawiera ciężkich pierwiastków ziem rzadkich Magnes NdFeBs są dostępne w handlu i są coraz częściej stosowane w zastosowaniach, w których maksymalna temperatura robocza nie przekracza około 80°C do 100°C. Magnesy te charakteryzują się wyjątkowo drobnym rozmiarem ziaren, zazwyczaj poniżej 2 do 3 mikronów oraz zoptymalizowaną chemię granic ziaren, aby osiągnąć odpowiednią koercję bez dysprozu i terbu.

Czy skład NdFeB zawiera kobalt we wszystkich magnesach?

Nie. Kobalt jest opcjonalnym dodatkiem w Skład magnesu NdFeB . Stosuje się go głównie w gatunkach wysokotemperaturowych w celu podniesienia temperatury Curie i poprawy odporności na korozję. Standardowe magnesy klasy N do zastosowań w temperaturze pokojowej często zawierają niewielką ilość kobaltu lub nie zawierają go wcale. Obecność kobaltu jest zwykle wskazana w karcie katalogowej producenta.

The Skład magnesu NdFeB to triumf inżynierii materiałowej, w której precyzyjna kontrola głównych pierwiastków i dodatków śladowych na poziomie atomowym pozwala uzyskać najsilniejsze magnesy trwałe, jakie kiedykolwiek wyprodukowano. Od podstawowej fazy Nd₂Fe₁₄B, która stanowi szkielet magnetyczny, po granice ziaren wzbogacone dysprozem, które utrzymują koercję w wysokiej temperaturze, każdy składnik odgrywa niezastąpioną rolę w określeniu, czy końcowy magnes będzie zasilał pojazd elektryczny, stabilizował generator turbiny wiatrowej, czy po prostu utrzymywał zamknięte drzwi szafy.
