A magnes na słuchawki to podstawowy element każdego przetwornika dynamicznego, który przetwarza elektryczne sygnały audio na fizyczne fale dźwiękowe. Bez magnesu nie ma ruchu, dźwięku ani wrażeń dźwiękowych. Magnes wytwarza statyczne pole magnetyczne; kiedy prąd przemienny ze źródła dźwięku przepływa przez cewkę drgającą znajdującą się wewnątrz tego pola, cewka – i przymocowana do niej membrana – wibruje z częstotliwościami dokładnie zakodowanymi w sygnale, wytwarzając dźwięk.

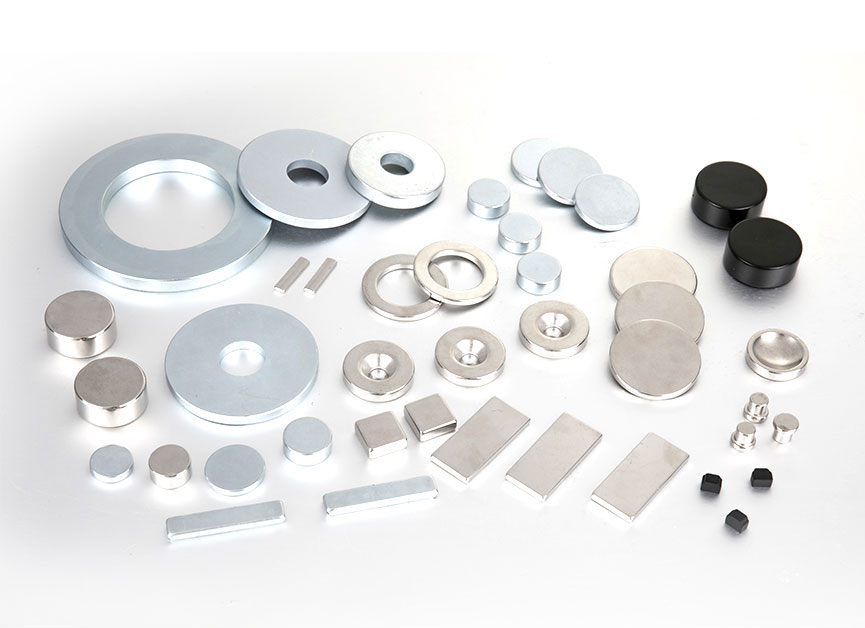

Kliknij, aby odwiedzić nasze produkty: Spiekany magnes NdFeB
Rodzaj, klasa i rozmiar magnes w słuchawkach bezpośrednio wpływa na czułość, pasmo przenoszenia, głębokość basów, prędkość transjentów i długoterminową trwałość. Ten przewodnik wyjaśnia dokładnie, jak działają magnesy w słuchawkach, porównuje każdy główny typ magnesu z rzeczywistymi danymi dotyczącymi wydajności i odpowiada na pytania najczęściej zadawane przez kupujących, inżynierów i entuzjastów dźwięku.
Jak magnes na słuchawki przekształca energię elektryczną w dźwięk
Cała moc akustyczna słuchawek z przetwornikiem dynamicznym zależy od indukcji elektromagnetycznej — tej samej zasady, którą Michael Faraday zademonstrował w 1831 roku. sterownik słuchawek proces przebiega w czterech etapach:
- Tworzenie pola statycznego: Stałe magnes na słuchawki (zazwyczaj konstrukcja w kształcie pierścienia lub garnka) wytwarza silne, stabilne pole magnetyczne w szczelinie, w której znajduje się cewka drgająca. Natężenie pola w konsumenckich sterownikach słuchawek zwykle waha się od 0,3 do 1,2 Tesli .
- Wejście sygnału: Zmienny prąd elektryczny reprezentujący sygnał audio przepływa przez nawiniętą miedzianą lub aluminiową cewkę drgającą umieszczoną w szczelinie magnetycznej.
- Siła elektromagnetyczna: Zgodnie z prawem siły Lorentza oddziaływanie pomiędzy cewką przewodzącą prąd a statycznym polem magnetycznym wytwarza siłę mechaniczną. Gdy kierunek prądu zmienia się z kształtem fali dźwiękowej, cewka porusza się do przodu i do tyłu z tą samą częstotliwością – od 20 Hz do 20 000 Hz w przypadku dźwięku słyszalnego.
- Wzbudzenie membrany: Cewka drgająca jest połączona z lekką membraną. Gdy cewka się porusza, membrana wypiera powietrze, wytwarzając fale ciśnienia, które ucho odbiera jako dźwięk.
Siła i konsystencja magnes na słuchawki pole określa, jak efektywnie energia elektryczna staje się energią akustyczną. Silniejsze, bardziej jednolite pole pozwala cewce drgającej reagować z większą precyzją i szybkością, co bezpośrednio przekłada się na lepszą reakcję w stanach przejściowych, mniejsze zniekształcenia i rozszerzony zakres częstotliwości.
Jakie rodzaje magnesów na słuchawki są używane i jak je porównać?
Istnieją cztery podstawowe typy magnesów stosowane w słuchawkach , każdy o odmiennych właściwościach magnetycznych, profilach kosztów i kompromisach akustycznych. Neodym dominuje w nowoczesnych konstrukcjach, ale zrozumienie wszystkich czterech wyjaśnia, dlaczego różne poziomy słuchawek brzmią – i kosztują – tak odmiennie.
1. Magnesy neodymowe (NdFeB)
Magnesy neodymowe do słuchawek stanowią branżowy standard dla praktycznie wszystkich nowoczesnych słuchawek powyżej poziomu podstawowego. Wykonane ze stopu neodymu, żelaza i boru, oferują produkt o najwyższej energii ze wszystkich materiałów z magnesami trwałymi — do 52 MGOe (megagauss-erstedy) dla najmocniejszych gatunków (N52). Ten wyjątkowy stosunek wytrzymałości do rozmiaru pozwala inżynierom budować kompaktowe, lekkie przetworniki z mocnymi szczelinami magnetycznymi. Magnes neodymowy wytwarzający to samo pole co magnes ferrytowy waży około 10 razy mniej, co pozwala na zastosowanie smukłych profili muszli, które można znaleźć zarówno w wysokiej klasy monitorach dousznych, jak i słuchawkach nausznych.
2. Magnesy ferrytowe (ceramiczne).
Magnesy ferrytowe zdominowały produkcję słuchawek od lat 60. do 80. XX wieku. Składają się z tlenku żelaza i węglanu baru lub strontu, są niedrogie i odporne na korozję, ale ich maksymalny produkt energetyczny wynosi zaledwie 3,5–4,5 MGOe — około 10 do 15 razy słabszy niż neodym przy tej samej objętości. Wymaga to większych i cięższych zespołów magnesów, aby osiągnąć porównywalne natężenie pola, dlatego pełnowymiarowe słuchawki vintage z magnesami ferrytowymi są zwykle znacznie cięższe niż nowoczesne odpowiedniki. Magnesy ferrytowe są nadal używane w budżetowych słuchawkach i niektórych wielkoformatowych modelach studyjnych, w których rozmiar i waga przetwornika są mniej krytyczne.
3. Magnesy samarowo-kobaltowe (SmCo)
Magnesy samarowo-kobaltowe zajmują niszę wydajnościową pomiędzy neodymem a ferrytem. Wraz z dotarciem produktów energetycznych 26–30 MGOe i wyjątkową stabilność termiczną do 300°C (w porównaniu z neodymem wynoszącym 80–150°C w zależności od gatunku), magnesy SmCo są stosowane w specjalistycznych profesjonalnych monitorach i mikrofonach pomiarowych, w których temperatura robocza znacznie się zmienia. Ich główną wadą jest koszt – magnesy samarowo-kobaltowe są znacznie droższe niż neodymowe – co ogranicza ich zastosowanie w wysokiej klasy i profesjonalnym sprzęcie audio.
4. Magnesy Alnico (aluminium-nikiel-kobalt)
Magnesy Alnico mają znaczenie historyczne — były dominującym typem magnesów w przetwornikach audio, zanim w latach sześćdziesiątych XX wieku ferryt stał się ekonomiczny. Z produktami energetycznymi firmy 1,5–5 MGOe oraz charakterystyczna ciepła jakość tonalna, często opisywana jako gładka i muzykalna, magnesy alnico pozostają dziś świadomym wyborem wśród butikowych i audiofilskich przetworników słuchawkowych. Są drogie w produkcji, podatne na rozmagnesowanie przy nieostrożnym obchodzeniu się z nimi i oferują mniejsze natężenie pola niż neodym, ale niektórzy słuchacze i inżynierowie wolą ich charakter dźwiękowy, szczególnie w zakresie częstotliwości średnich.
| Typ magnesu | Produkt o maksymalnej energii | Waga względna | Temp. Stabilność | Koszt względny | Podstawowe zastosowanie |
|---|---|---|---|---|---|
| Neodym (NdFeB) | Do 52 MGOe | Bardzo lekki | Umiarkowany (80–150°C) | Niski–Średni | Większość nowoczesnych słuchawek |
| Ferryt (ceramiczny) | 3,5–4,5 MGOe | Ciężki | Dobra (250°C) | Bardzo niski | Modele budżetowe i vintage |
| Samar-kobalt | 26–30 MGOe | Światło | Doskonała (300°C) | Wysoka | Profesjonalne monitory, pomiary |
| Alnico | 1,5–5 MGOe | Średni | Dobra (540°C) | Wysoka | Butikowe sterowniki audiofilskie |
Podpis: Bezpośrednie porównanie czterech głównych typów magnesów do słuchawek pod względem produktu energetycznego, wagi, stabilności temperaturowej, kosztu i typowego zastosowania w produktach audio.
Dlaczego siła magnesu słuchawek bezpośrednio wpływa na jakość dźwięku
Silniejszy magnes na słuchawki wytwarza gęstszy strumień magnetyczny w szczelinie cewki drgającej, co ma kaskadowy wpływ na każdy mierzalny parametr akustyczny.
Czułość i wydajność
Czułość — mierzona w dB SPL na miliwat (dB/mW) — wyraża, jak głośno grają słuchawki przy danej mocy. Większy strumień magnetyczny bezpośrednio zwiększa stałą siły (iloczyn BL) przetwornika, co zwiększa czułość. Dobrze zaprojektowany przetwornik neodymowy z wysokiej jakości magnesem N48 lub N50 może to osiągnąć 110–120 dB/mW , co oznacza, że może zapewnić doskonałą głośność ze smartfona ze stosunkowo słabym stopniem wyjściowym. Wyposażone w ferryt odpowiedniki wcześniejszych generacji często mierzyły 90–100 dB/mW, co wymagało dedykowanego wzmocnienia, aby osiągnąć ten sam poziom odsłuchu.
Rozszerzenie i kontrola basu
Silny magnes na słuchawkis zapewniają cewce drgającej większą siłę przywracającą, poprawiając kontrolę nad wychylaniami membrany w niskich częstotliwościach. Przekłada się to na mocniejszy, bardziej zdefiniowany bas – mniej wzdęć, szybsze zanikanie i możliwość odtwarzania częstotliwości subbasowych (20–60 Hz) bez zniekształceń. Słuchawki ze słabszymi układami magnetycznymi wykazują tendencję do nadmiernego wychylenia membrany przy wysokich sygnałach basowych SPL, co wprowadza zniekształcenia drugiej i trzeciej harmonicznej mierzalne powyżej 1% THD przy 100 dB SPL. Wysokiej jakości konstrukcje neodymowe utrzymują THD poniżej 0,1–0,3% w całym zakresie częstotliwości.
Reakcja przejściowa i obrazowanie
Reakcja przejściowa – jak szybko kierowca rozpoczyna i zatrzymuje ruch – ma kluczowe znaczenie dla odtworzenia ataku instrumentów perkusyjnych, szarpnięcia struny lub ostrego początku mówionej spółgłoski. Silniejszy magnes w słuchawkach dostarcza większą natychmiastową siłę do cewki drgającej, przyspieszając membranę szybciej i zatrzymując ją bardziej gwałtownie. Przejawia się to ostrzejszym obrazowaniem, lepszą separacją instrumentów w miksie i bardziej precyzyjną sceną dźwiękową w nagraniach akustycznych. Audiofile często opisują tę jakość jako „szybkość” lub „rozdzielczość”.
Dopasowanie impedancji i wzmacniacza
Współczynnik BL (gęstość strumienia razy długość cewki) przetwornika słuchawkowego — bezpośrednio określony przez siłę magnesu — wpływa na generowaną przez przetwornik siłę wsteczną EMF. Wyższe wartości BL wytwarzają silniejsze tylne pole elektromagnetyczne, które wpływa na interakcję słuchawek z impedancją wyjściową wzmacniacza. Właśnie dlatego słuchawki o wysokim BL i niskiej impedancji (np. modele 16–32 omów z silnymi magnesami neodymowymi) mogą brzmieć zauważalnie inaczej w zależności od impedancji wyjściowej wzmacniacza. Jest to zjawisko zwane „interakcją współczynnika tłumienia”, dobrze udokumentowane w inżynierii przetworników elektrycznych.
Co to jest sterownik słuchawek z dwoma magnesami i dlaczego jest lepszy?
Przetworniki słuchawek z podwójnym magnesem (lub podwójnym magnesem) wykorzystują dwa magnesy rozmieszczone tak, aby przepychać strumień magnetyczny przez szczelinę cewki drgającej jednocześnie z obu stron, skutecznie podwajając użyteczną siłę pola bez podwajania średnicy przetwornika. Architektura ta jest coraz bardziej powszechna w wysokiej klasy monitorach dousznych i przenośnych słuchawkach o wysokiej czułości. Korzyści akustyczne są znaczące:
- Wyższa czułość przy tej samej średnicy przetwornika — zazwyczaj wzmocnienie o 3–6 dB/mW w porównaniu z odpowiednikami z jednym magnesem o tej samej wielkości.
- Lepsza liniowość w całym zakresie wychylenia cewki, redukując zniekształcenia przy wysokich poziomach SPL, ponieważ pole magnetyczne jest bardziej symetryczne w całym ruchu cewki.
- Ulepszone tłumienie częstotliwości rezonansowej membrany, co skutkuje bardziej płaską i bardziej kontrolowaną reprodukcją basu.
- Mniejsze zniekształcenia przy maksymalnym wychyleniu — w przypadku przetworników z jednym magnesem następuje osłabienie pola w miarę oddalania się cewki od położenia spoczynkowego; konstrukcje z dwoma magnesami utrzymują bardziej spójny strumień w całym zakresie wychylenia.
Kompromisem jest zwiększona złożoność i koszt produkcji. Zespół sterownika z dwoma magnesami wymaga precyzyjnego ustawienia obu magnesów względem szczeliny cewki drgającej – z tolerancją mierzoną w dziesiątych części milimetra – co zwiększa wymagania w zakresie etapów procesu i kontroli jakości w produkcji.
Czym różni się technologia magnesu w słuchawkach w zależności od typu przetwornika
Nie wszystkie słuchawki wykorzystują tę samą architekturę przetworników, a rola magnesu zmienia się znacząco w zależności od technologii przetwornika.
| Typ sterownika | Rola magnesu | Typowy używany magnes | Kluczowa cecha akustyczna | Wspólna aplikacja |
|---|---|---|---|---|
| Dynamiczny (ruchoma cewka) | Tworzy pole szczeliny dla cewki drgającej | Neodym (N35–N52) | Silny bass, high sensitivity | Konsument, sport, IEM |
| Planarny magnetyczny | Tworzy dwustronne pole wokół membrany | Układy neodymowe | Bardzo niskie zniekształcenia, płaska reakcja | Audiofilski, otwarty tył |
| Zrównoważona armatura | Otacza trzcinę twornika (bez szczeliny) | Mały neodym lub SmCo | Wysoka detail, compact size | Profesjonalny IEM, aparaty słuchowe |
| Elektrostatyczny | Nie zastosowano magnesu trwałego | Brak (odchylenie elektrostatyczne) | Ekstremalna rozdzielczość, kruchość | Monitorowanie referencyjne |
Podpis: Porównanie typów przetworników słuchawek pokazujące, jak rola magnesu, materiał i wkład akustyczny różnią się w konstrukcjach dynamicznych, planarnych, zbalansowanych i elektrostatycznych.
Planarne magnetyczne układy słuchawkowe
Planarne słuchawki magnetyczne nie wykorzystują pojedynczego magnesu i cewki drgającej. Zamiast tego osadzają wzór ścieżki płaskiego przewodnika na ultracienkiej membranie (zazwyczaj Grubość 1–3 mikronów ) i umieść dwa układy magnesów neodymowych lub prętów po obu stronach membrany. Gdy prąd przepływa przez drukowany przewodnik, cała powierzchnia membrany jest napędzana równomiernie. Ponieważ każda część membrany porusza się jednocześnie – a nie cewka wyrzucająca membranę z jej krawędzi – konstrukcje z planarnym magnesem z natury wytwarzają mniejsze zniekształcenia i bardziej liniową reakcję, szczególnie w zakresie średnich i wysokich tonów. Kompromisem jest niższa czułość (zwykle 85–96 dB/mW ) i wymóg mocniejszego wzmocnienia.
Dlaczego klasa neodymu ma znaczenie: N35 vs N42 vs N52 w sterownikach słuchawek
Nie wszystkie neodymowe magnes na słuchawkis są równe. Numer gatunku (N35, N38, N42, N48, N50, N52) bezpośrednio określa maksymalny produkt energetyczny materiału magnesu. Wyższe liczby oznaczają gęstsze i silniejsze pole magnetyczne z tej samej fizycznej objętości materiału magnesu.
| Ocena | Produkt energetyczny (MGOe) | Gęstość strumienia resztkowego (T) | Koszt względny vs N35 | Typowe zastosowanie w słuchawkach |
|---|---|---|---|---|
| N35 | 33–36 | 1,17–1,22 | Linia bazowa | Konsument na poziomie podstawowym |
| N42 | 40–43 | 1,28–1,32 | 15–20% | Konsumencki średniej klasy, bezprzewodowy |
| N48 | 46–49 | 1,37–1,40 | 35–50% | Wysokiej klasy IEM, audiofilskie słuchawki nauszne |
| N52 | 50–53 | 1,42–1,47 | 70–90% | Flagowy IEM, monitory referencyjne |
Podpis: Porównanie klas magnesów neodymowych pokazujące produkt energetyczny, gęstość strumienia resztkowego, względny koszt materiału i typowe zastosowanie słuchawek dla klas N35 do N52.
Wzrost wydajności z N35 na N52 jest w przybliżeniu 45% w produkcie energetycznym . W przetworniku słuchawkowym przekłada się to na mierzalnie silniejsze pole w szczelinie cewki drgającej, co zapewnia wyższą czułość i lepszą kontrolę przy tej samej geometrii przetwornika. Jednakże neodym wyższej jakości jest bardziej kruchy, trudniejszy w obróbce z zachowaniem wąskich tolerancji i znacznie droższy – dlatego N52 jest zarezerwowany dla flagowych produktów, gdzie koszt jednostkowy nie stanowi mniejszego ograniczenia.
Często zadawane pytania dotyczące magnesów na słuchawki
P: Czy magnes wewnątrz moich słuchawek może z czasem się rozmagnesować?
W normalnych warunkach użytkowania, wysoka jakość neodymowy magnes na słuchawki nie ulegnie rozmagnesowaniu w okresie użytkowania produktu. Magnesy neodymowe tracą mniej niż 1% ich gęstości strumienia na stulecie w temperaturze pokojowej, bez przeciwstawnych pól magnetycznych i ekstremalnych temperatur. Praktyczne zagrożenia dla magnesów słuchawek obejmują narażenie na temperatury powyżej 80°C (w przypadku standardowych gatunków), silne przeciwstawne zewnętrzne pola magnetyczne oraz wstrząs fizyczny, który rozbija kruchy spiekany materiał. Wszystko to jest mało prawdopodobne w przypadku normalnego użytkowania słuchawek.
P: Czy magnesy w słuchawkach wpływają na rozruszniki serca lub implanty medyczne?
Jest to uzasadniona obawa. Sterowniki słuchawek zawierają małe, ale prawdziwe magnesy trwałe z polami powierzchniowymi, które mogą dotrzeć 50–200 mT z bliskiej odległości. FDA zaleca, aby użytkownicy rozruszników serca i wszczepionych defibrylatorów serca (ICD) trzymali urządzenia magnetyczne w odległości co najmniej 6 cali (15 cm) od implantu. Noszenie słuchawek na uszach powoduje, że przetworniki znajdują się blisko klatki piersiowej tylko wtedy, gdy słuchawki są tam umieszczane — w typowej pozycji noszenia głośniki przylegają do uszu, z dala od implantów klatki piersiowej. Jednakże użytkownicy implantów powinni skonsultować się ze swoim kardiologiem przed zakupem słuchawek ze szczególnie dużymi lub mocnymi magnesami.
P: Dlaczego słuchawki bezprzewodowe (Bluetooth) nadal potrzebują silnych magnesów?
Transmisja bezprzewodowa obsługuje ścieżkę sygnału, ale przetwornik przetwarzający energię elektryczną na dźwięk nadal wymaga sterownika magnetycznego. The magnes na słuchawki system w słuchawkach Bluetooth jest funkcjonalnie identyczny z modelem przewodowym — sygnał audio dociera po prostu przez wbudowany w muszlę moduł konwersji cyfrowo-analogowej, a nie przez kabel. W rzeczywistości, ponieważ słuchawki Bluetooth są ukierunkowane na przenośność i muszą wytwarzać odpowiednią głośność przy ograniczonym zasilaniu baterii, ich sterowniki często używają szczególnie wysokiej jakości magnesów neodymowych, aby zmaksymalizować czułość i zminimalizować moc pobieraną z wewnętrznego wzmacniacza.
P: Czy mogę poddać słuchawki recyklingowi ze względu na magnes znajdujący się w środku?
Tak, i magnes neodymowy to w rzeczywistości jeden z najcenniejszych elementów wyrzuconych słuchawek z punktu widzenia materiałów. Neodym został sklasyfikowany jako minerał krytyczny przez Departament Energii UE i USA. Około 90% światowego przetwarzania metali ziem rzadkich obecnie występuje w jednym kraju, powodując ryzyko w łańcuchu dostaw, które napędza inwestycje w górnictwie miejskim — odzysk neodymu z elektroniki użytkowej. Właściwe zakłady recyklingu elektroodpadów mogą wyodrębnić i ponownie udoskonalić materiał magnesu w celu ponownego wykorzystania w nowych produktach.
P: Czy większy magnes zawsze oznacza lepszy dźwięk?
Nie koniecznie. Większy magnes zwiększa całkowity strumień, ale z punktu widzenia akustycznego liczy się gęstość strumienia w szczelinie cewki drgającej — jest to wynik geometrii magnesu, konstrukcji nabiegunnika i wymiarów szczeliny, a nie tylko objętości magnesu. Mniejszy, dobrze zaprojektowany, wysokiej jakości magnes neodymowy (N50) w zoptymalizowanej konstrukcji silnika może przewyższać większy magnes niższej jakości w źle zaprojektowanej obudowie. Inżynieria sterowników to dyscyplina na poziomie systemu; Klasa i rozmiar magnesu to dwa spośród wielu parametrów wejściowych, obok uzwojenia cewki drgającej, materiału membrany, podatności zawieszenia i akustyki obudowy.
P: Co oznacza „słuchawki z magnesem N52” w specyfikacji produktu?
Gdy producent tak określi Słuchawki z magnesem N52 informują, że przetwornik wykorzystuje najwyższej jakości dostępny na rynku materiał ze spiekanego magnesu neodymowego. N52 odnosi się do maksymalnego produktu energetycznego wynoszącego około 52 MGOe, co stanowi bieżący szczyt wydajności standardowego magnesu neodymowego. Ta specyfikacja jest znaczącym sygnałem jakości przetwornika, ale należy ją wziąć pod uwagę wraz z innymi specyfikacjami – czułością (dB/mW), impedancją (omy), pasmem przenoszenia i THD – aby w pełni ocenić, jak słuchawki będą faktycznie brzmieć w użyciu.
Dlaczego zrozumienie magnesów na słuchawki sprawi, że będziesz lepszym kupującym
The magnes na słuchawki nie jest specyfikacją marketingową, którą można odrzucić wraz z niejasnymi przypisami technicznymi. Jest to fizyczny silnik każdej dynamicznej i planarnej słuchawki magnetycznej, a jego właściwości wyznaczają twarde ograniczenia w zakresie czułości, zniekształceń, wydajności w stanach przejściowych i trwałości, których żadna obróbka sygnału nie jest w stanie w pełni skompensować.
Kiedy zrozumiesz, że neodymowy przetwornik N52 w dobrze zaprojektowanej obudowie wytwarza przetwornik o zasadniczo większej wydajności niż jego odpowiednik wyposażony w ferryt, będziesz lepiej przygotowany do zinterpretowania różnicy komponentów w cenach słuchawek. Przejście od podstawowego modelu za 30 dolarów do słuchawek średniotonowych za 150 dolarów rzadko można wytłumaczyć samą marką — prawie zawsze jest to powiązane z jakością słuchawek magnes w sterowniku słuchawek , jakość uzwojenia cewki drgającej i precyzja montażu silnika.
Podobnie zrozumienie różnicy między przetwornikami dynamicznymi – z ich strukturą z jednym lub dwoma magnesami – a planarnymi układami magnetycznymi pomaga wyjaśnić, dlaczego audiofilskie słuchawki otwarte z przetwornikami planarnymi osiągają wyższe ceny i wymagają wzmacniaczy słuchawkowych. Architektura układu magnesów nie jest inflacją kosztów; jest to naprawdę inna topologia przetwornika o odmiennych właściwościach akustycznych.
W miarę postępu materiałoznawstwa i dywersyfikacji łańcuchów dostaw metali ziem rzadkich, nowa generacja magnes na słuchawki technologia — w tym wiązane kompozyty neodymowe, zaawansowane gatunki prasowane na gorąco o wyższej stabilności temperaturowej i potencjalnie nowe materiały magnetyczne niezawierające metali ziem rzadkich — będą w dalszym ciągu przesuwać granice możliwości akustycznych słuchawek przenośnych i audiofilskich. Magnes nie jest rozwiązanym problemem; pozostaje jednym z najbardziej aktywnych obszarów udoskonaleń w projektowaniu profesjonalnych i konsumenckich przetworników audio.
