Magnesy NdFeB ze spiekami pierścieniowymi: obszerny przewodnik praktyczny

1. Analiza definicji: podstawowa definicja od kompozycji do wydajności

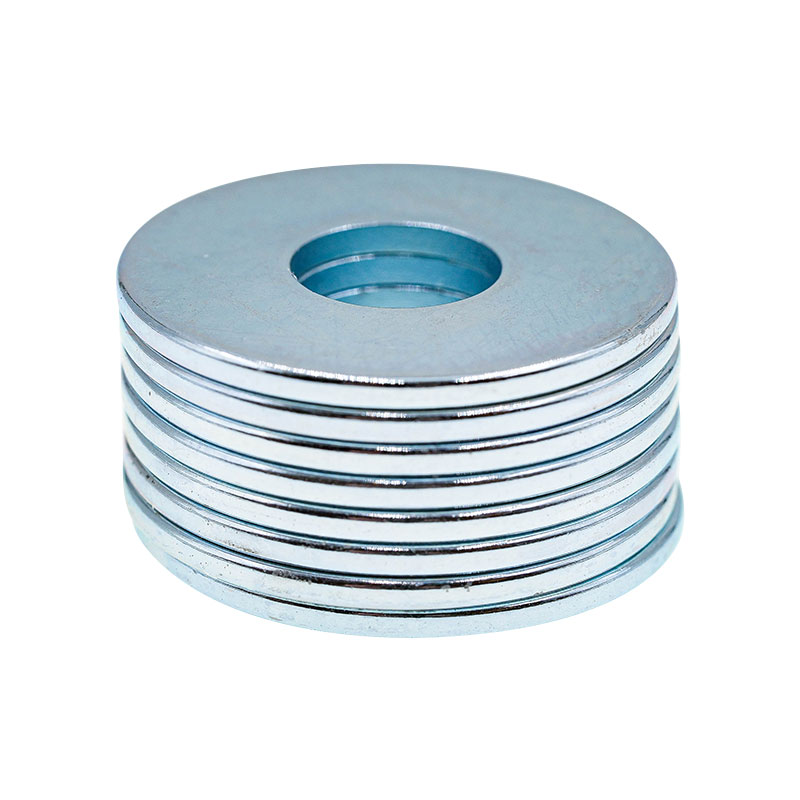

Pierścień spiekany NdFeB magnesy to pierścieniowe magnesy trwałe składające się z neodymu (Nd), żelaza (Fe) i boru (B) jako składników rdzenia, uzupełnione pierwiastkami ziem rzadkich, takimi jak dysproz (Dy), terb (Tb) i niob (Nb) w celu optymalizacji wydajności i produkowane w „procesie spiekania metalurgii proszków”. Ich podstawowe cechy można zdefiniować na podstawie trzech aspektów:

1.1 Skład i funkcje

Rola głównych komponentów: Neodym (25%-35%) wyznacza górną granicę produktu energetycznego; jeśli zawartość neodymu jest mniejsza niż 25%, produkt energetyczny zmniejszy się o 10%-15%. Żelazo (60%-70%) tworzy matrycę magnetyczną; na każde 0,1% spadku czystości żelaza przenikalność magnetyczna może spaść o 2%. Bor (1%-2%) tworzy związek Nd₂Fe₁₄B – rdzeń struktury krystalicznej, który generuje silny magnetyzm. Niewystarczająca zawartość boru (mniej niż 1%) doprowadzi do niekompletnej struktury kryształu i znacznego osłabienia właściwości magnetycznych.

Funkcje regulacyjne materiałów pomocniczych: Na każdy 1% wzrost zawartości dysprozu (Dy) maksymalna temperatura robocza może wzrosnąć o 8-10°C, ale produkt energetyczny zmniejszy się o 3%-5%, co wymaga równowagi pomiędzy odpornością na temperaturę a magnetyzmem. Zawartość niobu (Nb) jest kontrolowana na poziomie 0,5–1%, co umożliwia udoskonalenie rozmiaru ziaren od 50 μm do poniżej 30 μm, zwiększenie wytrzymałości magnesu na zginanie o 20–30% i zmniejszenie szybkości pękania podczas przetwarzania.

1.2 Zalety strukturalne i możliwości adaptacji

W porównaniu z kształtami kwadratowymi, cylindrycznymi i innymi, podstawowymi zaletami konstrukcji pierścieniowej są:

Jednolity rozkład pola magnetycznego: Pierścieniowa zamknięta struktura może kontrolować współczynnik wycieku strumienia magnetycznego poniżej 15%, podczas gdy współczynnik wycieku strumienia magnesów kwadratowych o tej samej wielkości wynosi około 25% -30%. W przypadku namagnesowania promieniowego błąd jednorodności pola magnetycznego w wewnętrznym otworze pierścienia wynosi ≤3%, dzięki czemu nadaje się do elementów wymagających „otaczających pól magnetycznych”, takich jak wirniki silników i cewki czujników, co może zmniejszyć hałas wahań pola magnetycznego podczas pracy sprzętu.

Łatwa instalacja: Centralny otwór przelotowy można bezpośrednio przymocować za pomocą śrub lub tulei wału, bez dodatkowych wsporników. W silnikach UAV (o zapotrzebowaniu na masę ≤50g) pozwala zaoszczędzić ponad 30% przestrzeni montażowej. Jednocześnie struktura pierścieniowa przenosi siły bardziej równomiernie, a jej odporność na siłę odśrodkową jest o 40% większa niż w przypadku magnesów cylindrycznych w scenariuszach dużych prędkości obrotowych (takich jak silniki 10 000 obr./min).

1.3 Podstawowe wskaźniki wydajności (norma IEC 60404-8-1)

Wskaźnik wydajności	Definicja	Typowy zasięg	Dotknięte scenariusze	Przykład wpływu odchylenia
Produkt energetyczny (BH)max	Wskaźnik rdzenia do pomiaru natężenia pola magnetycznego	28-52 MGOe	Moment obrotowy silnika, czułość czujnika	Przy zmniejszaniu z 45MGOe do 40MGOe moment obrotowy silnika spada o 12%
Koercja (HcB)	Odporność na rozmagnesowanie	≥800-2000 kA/m	Stabilność działania w środowiskach o wysokiej temperaturze	Jeżeli HcB jest mniejsze niż 1000 kA/m, szybkość rozmagnesowania przekracza 15% w temperaturze 120°C
Remanencja (Br)	Szczątkowa indukcja magnetyczna po namagnesowaniu	1,15-1,45 T	Moc wyjściowa urządzenia, pokrycie pola magnetycznego	Zmniejszenie Br o 0,1 T skraca odległość wykrywania czujnika o 20%
Maksymalna temperatura robocza	Maksymalna temperatura bez nieodwracalnego rozmagnesowania	80-200°C (klasyfikowane jako N/M/H/SH/UH/EH)	Możliwość dostosowania do środowiska, żywotność sprzętu	Przekroczenie temperatury o 10°C zwiększa roczny stopień rozmagnesowania o 5%-8%
Przepuszczalność magnetyczna (μ)	Wskaźnik zdolności przewodzenia pola magnetycznego	1,05-1,15 μ₀ (przepuszczalność próżni)	Szybkość reakcji pola magnetycznego	Zmniejszenie μ o 0,05 zwiększa opóźnienie reakcji czujnika o 10 ms

2. Podstawowe zalety: dlaczego są pierwszym wyborem w wielu branżach

Wśród trwałych materiałów magnetycznych, takich jak ferryty i samar-kobalt, magnesy NdFeB ze spiekami pierścieniowymi stanowią ponad 30% udziału w rynku, dzięki czterem niezastąpionym zaletom:

2.1 Wiodący produkt energetyczny: silne pole magnetyczne w małych rozmiarach

Biorąc za przykład nowy silnik napędowy pojazdu energetycznego (wymagający momentu obrotowego ≥300 N·m), magnes ferrytowy potrzebuje średnicy 300 mm i grubości 50 mm, aby sprostać wymaganiom, a jego waga wynosi około 3,5 kg. Natomiast magnes pierścieniowy gatunku N45 (produkt energetyczny 43-46MGOe) o średnicy 200mm i grubości 35mm może spełnić normę, ważąc zaledwie 1,2kg. Zmniejsza to objętość o 40% i masę o 35%, bezpośrednio zmniejszając obciążenie silnika i zwiększając zasięg pojazdu o 15%-20% (obliczony na podstawie zużycia energii 15 kWh na 100 km; każde 10 kg zmniejszenia masy zwiększa zasięg o 2-3 km).

2.2 Konfigurowalna stabilność temperatury

Dostosowując proporcje pierwiastków ziem rzadkich, można spełnić wymagania temperaturowe wielu scenariuszy. Konkretne parametry i szczegóły adaptacji różnych gatunków są następujące:

Klasy standardowe (N/M): Klasa N ma maksymalną temperaturę roboczą 80°C, a klasa M 100°C. Nadają się do ładowarek bezprzewodowych (temperatura pracy 40-60°C) oraz drobnego sprzętu AGD (np. silniki wentylatorów, temperatura ≤70°C). Scenariusze te mają wymagania dotyczące odporności na niskie temperatury, a wybór gatunków standardowych może obniżyć koszty o 20–30%.

Gatunki wysokotemperaturowe (H/SH/UH): Klasa H ma maksymalną temperaturę roboczą 120°C, klasa SH 150°C, a klasa UH 180°C. Gatunek SH charakteryzuje się współczynnikiem rozmagnesowania ≤3% przy ciągłej pracy w temperaturze 150°C przez 1000 godzin, dzięki czemu nadaje się do stosowania w komorach silnikowych samochodów (temperatura 120-140°C) i czujnikach piekarników przemysłowych (temperatura 150-160°C). Klasa UH może spełniać wymagania długoterminowego użytkowania fotowoltaicznych silników inwertorowych (środowisko o wysokiej temperaturze 160-170°C).

Kliknij, aby odwiedzić nasze produkty: Pierścień spiekany NdFeB

Klasa ultrawysokotemperaturowa (EH): Przy maksymalnej temperaturze roboczej 200°C i szybkości rozmagnesowania ≤5% przy 200°C, jest on stosowany w specjalnym sprzęcie lotniczym (takim jak silniki kontroli położenia satelitarnego). Ten scenariusz ma niezwykle wysokie wymagania dotyczące stabilności wydajności. Chociaż cena magnesów klasy EH jest o 80% -100% wyższa niż magnesów klasy SH, może zapobiec awariom sprzętu w ekstremalnych warunkach.

2.3 Elastyczne możliwości adaptacji kierunków namagnesowania

Zgodnie ze scenariuszami zastosowań można zaprojektować wiele kierunków magnesowania, aby spełnić różne wymagania dotyczące pola magnetycznego. Konkretne szczegóły adaptacji są następujące:

Magnetyzacja osiowa: Pole magnetyczne jest równoległe do osi pierścieniowej, a osiowe natężenie pola magnetycznego może osiągnąć 80% powierzchniowego pola magnetycznego. Nadaje się do głośników słuchawkowych (wymagających osiowego pola magnetycznego do napędzania membran) i małych silników prądu stałego (takich jak silniki zabawek o mocy ≤10W). Scenariusz ten ma wysokie wymagania dotyczące spójności kierunku pola magnetycznego, a odchylenie namagnesowania osiowego musi być kontrolowane w zakresie ± 5°.

Magnetyzacja promieniowa: Pole magnetyczne przebiega wzdłuż promieniowego kierunku pierścienia, a błąd jednorodności pola magnetycznego w wewnętrznym otworze pierścienia wynosi ≤3%. Jest to podstawowy wybór w przypadku silników napędowych pojazdów nowej generacji (wymagających promieniowych pól magnetycznych do napędzania obrotu wirnika) i wirników turbin wiatrowych (o średnicy 1-2 m, wymagających jednolitych promieniowych pól magnetycznych). Stopień wykorzystania energii magnetycznej w przypadku namagnesowania promieniowego jest o 15–20% wyższy niż w przypadku magnesowania osiowego.

Namagnesowanie wielobiegunowe: na powierzchni tworzy się 8–32 biegunów; im więcej biegunów, tym mniejsza fluktuacja pola magnetycznego. Magnes pierścieniowy z namagnesowaniem 24-biegunowym charakteryzuje się błędem fluktuacji pola magnetycznego wynoszącym ≤1%. Jest stosowany w precyzyjnych serwomotorach (takich jak serwomotory obrabiarek CNC z dokładnością pozycjonowania ± 0,001 mm), które mogą poprawić stabilność prędkości silnika i zmniejszyć wahania prędkości z ± 5 obr./min do ± 1 obr./min.

2.4 Znacząca przewaga w zakresie efektywności kosztowej

Poniższa tabela porównuje wydajność i koszt różnych materiałów z magnesem trwałym:

Rodzaj trwałego materiału magnetycznego	Asortyment produktów energetycznych (MGOe)	Maksymalna temperatura robocza (°C)	Cena (RMB/kg)	Odpowiednie scenariusze	Przewaga kosztowa (w porównaniu z samarem-kobaltem)
Spiekany NdFeB (N45)	43-46	80	300-400	Elektronika użytkowa, silniki ogólne	70%-80%
Spiekany NdFeB (SH45)	40-43	150	500-600	Silniki samochodowe, urządzenia przemysłowe	60%-70%
Magnes samarowo-kobaltowy (SmCo2:17)	25-30	250	1500-1800	Scenariusze dotyczące bardzo wysokich temperatur (np. przemysł lotniczy)	-
Magnes ferrytowy	3-5	120	20-30	Scenariusze niskokosztowe (np. uszczelki drzwi lodówki)	Jednak niewystarczająca wydajność magnetyczna

Biorąc za przykład cewkę gradientową do medycznego rezonansu magnetycznego (wymagającego produktu energetycznego 38–42 MGOe i temperatury roboczej 120°C), zastosowanie spiekanego NdFeB klasy N42H kosztuje około 50 000 RMB za magnesy pojedynczego urządzenia. Jeżeli zastosowane zostaną magnesy samarowo-kobaltowe o tej samej wydajności, koszt wyniesie 120 000–150 000 RMB. Spiekany NdFeB może obniżyć koszt sprzętu o 60%, spełniając jednocześnie wymagania dotyczące jednorodności pola magnetycznego (błąd ≤0,1%).

3. Proces produkcyjny: 10-etapowy udoskonalony proces kontroli

Osiemdziesiąt procent różnic w wydajności magnesów NdFeB ze spiekami pierścieniowymi wynika z kontroli procesu. Cały proces produkcyjny składa się z 10 kluczowych etapów, każdy z rygorystycznymi standardami parametrów, a odchylenia w kluczowych parametrach bezpośrednio wpływają na ostateczną wydajność:

3.1 Wstępna obróbka surowca (podwójna kontrola czystości i precyzji)

Wymagania dotyczące czystości: Neodym ≥99,5% (jeśli zawartość tlenu przekroczy 0,05%, utworzą się fazy domieszkowe Nd₂O₃ redukujące produkt energetyczny o 5%-8%), żelazo ≥99,8% (jeśli zawartość węgla przekroczy 0,03%, po spiekaniu pojawią się pory zmniejszające wytrzymałość mechaniczną o 10%), bor ≥99,9% (jeśli zawartość wodoru przekroczy 0,01%, nastąpi kruchość wodorowa, co sprawi, że magnes będzie podatny na pękanie). Całkowita ilość zanieczyszczeń (tlen, węgiel, wodór) musi wynosić ≤0,1%.

Precyzja dozowania: Stosowany jest automatyczny system ważenia (dokładność 0,001 g), z błędem dozowania ≤0,01%. Na przykład zawartość neodymu w gatunku N45 musi być kontrolowana na poziomie 31,5% ± 0,2%. Jeżeli zawartość neodymu będzie niższa o 0,2%, produkt energetyczny zmniejszy się z 45MGOe do 42MGOe. Tymczasem po dozowaniu mieszaninę należy mieszać w atmosferze azotu przez 30-60 minut, aby zapewnić jednolity skład; niewystarczający czas mieszania doprowadzi do lokalnych odchyleń składu i wahań wydajności przekraczających 5%.

3.2 Topienie próżniowe (kluczowe ogniwo zapobiegające utlenianiu)

Sprzęt i zabezpieczenia: Stosowany jest piec indukcyjny średniej częstotliwości o temperaturze 1000-1200°C. Argon o wysokiej czystości (czystość ≥99,999%, temperatura rosy ≤-60°C) wprowadzany jest w procesie topienia z natężeniem przepływu 5-10 l/min. Zbyt małe natężenie przepływu spowoduje utlenienie stopu, tworząc na powierzchni 2-3 µm warstwę tlenku, trudną do usunięcia podczas późniejszego kruszenia. Czas topnienia wynosi 1-2 godziny; nadmierny czas topienia spowoduje ulatnianie się pierwiastków ziem rzadkich (szybkość ulatniania neodymu wynosi 0,5% na godzinę), wpływając na stosunek składu.

Obróbka wlewka: Wlewek stopowy po stopieniu należy rozkruszyć w ciągu 24 godzin (kiedy temperatura spadnie poniżej 200°C). Jeśli pozostawi się go na dłużej niż 48 godzin, wewnątrz wlewka utworzą się gruboziarniste ziarna (wielkość przekraczająca 100 µm), a produkt energetyczny po kolejnym spiekaniu zmniejszy się o 10%-15%. Kruszarka szczękowa służy do kruszenia wlewka na cząstki o wielkości 5-10 mm; cząstki zbyt duże (powyżej 10 mm) będą utrudniać późniejsze drobne mielenie, natomiast cząstki zbyt małe (poniżej 5 mm) będą podatne na utlenianie.

3.3 Przygotowanie proszku (kontrola wielkości cząstek i morfologii)

Proces kruszenia: Najpierw stosuje się kruszarkę szczękową do kruszenia zgrubnego do 5-10 mm, a następnie młyn pneumatyczny do drobnego mielenia do 3-5 µm (błąd wielkości cząstek ≤0,5 µm). Na każde 1 μm odchylenie wielkości cząstek gęstość magnesu zmienia się o 0,1 g/cm3 (standardowa gęstość 7,5-7,6 g/cm3). Ciśnienie robocze młyna klasyfikującego powietrze jest kontrolowane na poziomie 0,6-0,8 MPa; zbyt niskie ciśnienie doprowadzi do nierównomiernej wielkości cząstek, natomiast zbyt wysokie ciśnienie spowoduje powstanie zbyt drobnego proszku (poniżej 2 μm), zwiększając ryzyko spiekania aglomeracji.

Zapobieganie utlenianiu: Cały proces drobnego mielenia przeprowadza się w atmosferze argonu (zawartość tlenu ≤50 ppm). Po odebraniu proszek należy natychmiast zamknąć i zapakować (stopień próżni ≤1×10⁻²Pa). Jeśli proszek zostanie wystawiony na działanie powietrza na dłużej niż 30 minut, zawartość tlenu w proszku wzrośnie do ponad 200 ppm, a po spiekaniu wewnątrz magnesu pojawią się pory utleniające, zmniejszając koercję o 8% -10%.

3.4 Formowanie pola magnetycznego (orientacja domen magnetycznych)

Sprzęt i parametry: Stosowana jest prasa dwukierunkowa o nacisku osiowym 200-300 MPa (na każde 50 MPa wzrostu ciśnienia gęstość surowa wzrasta o 0,2 g/cm3) i promieniowym polu magnetycznym 1,5-2,0 T (na każde 0,2 T wzrostu natężenia pola magnetycznego stopień orientacji domeny magnetycznej wzrasta o 5%), zapewniając zgodność kierunku łatwego namagnesowania proszku magnetycznego z kierunkiem pola magnetycznego. Stopień orientacji musi wynosić ≥90%; w przeciwnym razie produkt energetyczny zmniejszy się o 15% -20%.

Konstrukcja formy: Forma wykonana jest z węglika spiekanego (o wysokiej odporności na zużycie i żywotności ponad 100 000 razy). Struktura pozycjonująca na wewnętrznej ścianie zapewnia, że ​​błąd okrągłości pierścieniowego zielonego korpusu wynosi ≤0,1 mm, a błąd wysokości wynosi ≤0,05 mm. Temperatura formy jest kontrolowana na poziomie 50-60°C; zbyt niska temperatura spowoduje łatwe pękanie surowego korpusu, natomiast zbyt wysoka temperatura unieważni smar i wpłynie na wyjmowanie z formy.

3.5 Spiekanie próżniowe (zagęszczanie kryształów)

Krzywa spiekania: Należy ściśle przestrzegać trzyetapowego procesu nagrzewania: ① Etap niskotemperaturowy (200-400°C): Przytrzymać przez 2 godziny, aby usunąć smar (taki jak stearynian cynku) z surowej masy, przy szybkości nagrzewania 5°C/min; nadmierna szybkość nagrzewania spowoduje zbyt szybkie ulatnianie się smaru, co spowoduje pęknięcia w surowej masie. ② Etap wysokotemperaturowy (1050-1120°C): Trzymaj przez 4-6 godzin, aby spiekać cząstki proszku w gęsty kryształ; na każdą godzinę skrócenia czasu trzymania gęstość magnesu zmniejsza się o 0,1 g/cm3. ③ Etap chłodzenia: Schłodzenie do temperatury pokojowej z szybkością 5°C/min; nadmierna szybkość chłodzenia spowoduje wygenerowanie naprężeń wewnętrznych i spowoduje pęknięcie magnesu.

Wymagania dotyczące stopnia próżni: Stopień próżni w piecu do spiekania musi wynosić ≥1×10⁻³Pa. Niewystarczający stopień próżni (np. 1×10⁻²Pa) spowoduje utlenianie na powierzchni magnesu, tworząc warstwę tlenku o grubości 1–2 μm, którą należy usunąć podczas późniejszej obróbki, zwiększając straty materiału. Tymczasem niestabilne poziomy próżni mogą powodować wahania wydajności o ponad 5% w przypadku różnych partii magnesów.

3.6 Leczenie starzenia (optymalizacja wydajności)

Starzenie pierwotne: Utrzymywać w temperaturze 900°C przez 2 godziny w celu wytrącenia głównej fazy Nd₂Fe₁₄B. Odchylenie temperatury o ±5°C spowoduje zmianę zawartości fazy głównej o 3%-5%. Po przetrzymaniu schłodzić do 600°C z szybkością 10°C/min, aby uniknąć naprężeń wewnętrznych spowodowanych szybkimi zmianami temperatury.

Starzenie wtórne: Utrzymywać w temperaturze 500-600°C przez 4 godziny w celu wytrącenia faz bogatych w pierwiastki ziem rzadkich (np. Nd₃Fe₁₄B), które rozprowadzają się wokół fazy głównej i poprawiają koercję. Odchylenie temperatury o ±10°C spowoduje zmianę koercji o 100-200 kA/m. Trzymanie krócej niż 3 godziny skutkuje niedostateczną poprawą koercji, natomiast trzymanie dłużej niż 5 godzin zmniejsza produkt energetyczny o 2%-3%.

3.7 Obróbka (precyzyjna kontrola wymiarów)

Obróbka zgrubna: Użyj diamentowej tarczy szlifierskiej (120-150 mesh), aby przyciąć spiekany półfabrykat do wymiarów prawie gotowych (z naddatkiem na obróbkę 0,1-0,2 mm). Kontroluj prędkość cięcia na poziomie 10-15 mm/min; nadmierna prędkość powoduje wzrost temperatury powierzchni skrawania powyżej 100°C, co prowadzi do miejscowego rozmagnesowania. Odchylenie głębokości skrawania wynoszące 0,05 mm skutkuje niewystarczającym naddatkiem na późniejszą obróbkę wykańczającą, co wpływa na dokładność wymiarową.

Obróbka wykańczająca: Użyj szlifierki CNC do szlifowania otworów wewnętrznych, okręgów zewnętrznych i powierzchni czołowej za pomocą diamentowej tarczy szlifierskiej (200-300 mesh). Kontroluj prędkość posuwu szlifowania przy 5-10 μm na przejście, aby zapewnić dokładność wymiarową: tolerancja średnicy ± 0,02 mm, okrągłość ≤0,005 mm i chropowatość powierzchni Ra ≤0,8 μm. Po szlifowaniu oczyścić falami ultradźwiękowymi (częstotliwość 40 kHz, 10-15 minut) przy użyciu neutralnego środka czyszczącego na bazie wody (pH 7-8), aby usunąć pozostałości po szlifowaniu, które mogą powodować powstawanie pęcherzy podczas późniejszej obróbki powierzchni. W przypadku precyzyjnych magnesów do serwosilników (np. magnesów pierścieniowych o średnicy 50 mm) kontrola po wykończeniu za pomocą laserowego miernika średnicy zapewnia odchylenie średnicy zewnętrznej ≤0,003 mm, zapobiegając nierównym szczelinom powietrznym pomiędzy wirnikiem silnika a stojanem, które powodują hałas podczas pracy.

3.8 Obróbka powierzchni (ochrona przed korozją)

Parametry i scenariusze zastosowań różnych procesów obróbki powierzchni muszą być dokładnie dopasowane, z następującymi szczegółami:

Cynkowanie (Zn): Zastosuj cynkowanie kwasowe o grubości powłoki 5-10 μm (lokalne odchylenie grubości ≤1 μm). W pasywacji po platerowaniu stosuje się roztwór chromianu (pH 2-3) w celu zwiększenia odporności na korozję. Testowanie w neutralnej mgle solnej (5% roztwór NaCl, 35°C) musi trwać ≥48 godzin bez czerwonej rdzy. Nadaje się do suchych środowisk (np. silniki wewnętrzne, czujniki sprzętu biurowego) przy niskim koszcie (około 0,5 RMB za sztukę), ale żywotność wynosi tylko 1-2 lata w środowiskach o wilgotności ≥80%.

Powłoka niklowo-miedziano-niklowa (Ni-Cu-Ni): Zastosuj trójwarstwowy proces galwanizacji: dolny nikiel (3-5 μm) dla lepszej przyczepności, środkowa miedź (8-10 μm) dla zwiększonej odporności na korozję i górny nikiel (4-5 μm) dla zwiększonej twardości powierzchni (twardość ≥HV300), o całkowitej grubości 15-20 μm. Testowanie w mgle solnej trwa ≥120 godzin i jest odpowiednie dla wilgotnych środowisk (np. silników pomp wodnych, małego sprzętu zewnętrznego) i ma żywotność 3-5 lat. Kontroluj gęstość prądu podczas galwanizacji (1-2A/dm² dla dolnego niklu, 2-3A/dm² dla środkowej miedzi, 1-1,5A/dm² dla górnego niklu); nadmierna gęstość prądu powoduje szorstkie powłoki, wpływające na wygląd i odporność na korozję.

Powłoka epoksydowa: Zastosuj natryskiwanie elektrostatyczne o grubości powłoki 20-30 μm (odchylenie jednorodności ≤2 μm), utwardzanie w temperaturze 120-150 ° C przez 30-60 minut. Utwardzona powłoka posiada przyczepność ≥5MPa (test nacięcia) oraz doskonałą odporność na działanie kwasów i zasad (brak łuszczenia i przebarwień po 24-godzinnym zanurzeniu w 5% roztworze H₂SO₄ lub 5% NaOH). Nadaje się do sprzętu medycznego (np. cewek gradientowych MRI) i sprzętu morskiego (np. silników morskich), przy testach w mgle solnej trwających ≥200 godzin i okresie użytkowania 5-8 lat. Powłoka ma jednak granicę wysokiej temperatury (maksymalna temperatura pracy ≤150°C), powyżej której następuje mięknięcie i łuszczenie się.

3.9 Magnetyzacja (nadawanie magnetyzmu)

Wybór sprzętu: Wybierz specjalistyczny sprzęt w zależności od kierunku magnesowania: magnetyzery z głowicą jednobiegunową (natężenie pola magnetycznego ≥2,5 T) do magnesowania osiowego, wielobiegunowe pierścieniowe uchwyty magnesujące (natężenie pola magnetycznego ≥3,0 T) do magnesowania promieniowego oraz niestandardowe wielobiegunowe cewki magnesujące (8-32 biegunów) ze zwojami dostosowanymi do liczby biegunów (np. cewki 16-biegunowe mają dwa razy więcej zwojów niż cewki 8-biegunowe).

Parametry magnesowania: Prąd magnesowania musi być 3-5 razy większy od koercji magnesu. Na przykład magnesy klasy SH o HcB=1200kA/m wymagają prądu magnesowania 3600-6000kA/m, aby zapewnić nasycenie namagnesowania (nienasycenie zmniejsza produkt energetyczny o 10%-15%). Kontroluj czas magnesowania w zakresie 0,1-0,5 sekundy (magnesowanie impulsowe); nadmierny czas powoduje nagrzewanie się cewki, co wpływa na żywotność sprzętu. W międzyczasie precyzyjnie umieść magnes w środku uchwytu magnesującego; odchylenie pozycjonowania przekraczające 0,5 mm powoduje przesunięcie kierunku pola magnetycznego, wpływające na wydajność aplikacji (np. odchylenie magnesowania wirników silnika powoduje wahania prędkości).

Kontrola po namagnesowaniu: Po namagnesowaniu użyj gausomierza, aby zmierzyć natężenie pola magnetycznego powierzchni w 5 równomiernie rozmieszczonych punktach magnesu (góra, dół, lewo, prawo od zewnętrznego okręgu i środek powierzchni czołowej). Odchylenie musi wynosić ≤5%; w przeciwnym razie należy ponownie dostosować parametry magnesowania lub położenie, aby zapewnić jednolite pola magnetyczne.

3.10 Kompleksowa kontrola (kontrola wydajności i jakości)

Testowanie właściwości magnetycznych: Użyj testera materiału z magnesami trwałymi (np. Model NIM-2000, dokładność ±0,5%) do przetestowania BHmax, HcB, Br i innych parametrów przy użyciu metody krzywej demagnetyzacji. Losowo pobierz 3–5 sztuk na partię; jeśli jeden element zawiedzie, podwoić wielkość próbki. Jeśli awarie będą się powtarzać, cała partia zostanie odrzucona. Przed badaniem należy pozostawić magnes w temperaturze 25°C±2°C przez 2 godziny (odchylenia temperatury wpływają na wyniki: Br zmniejsza się o 0,1% na każdy wzrost o 1°C).

Kontrola wymiarów i wyglądu: Użyj współrzędnościowej maszyny pomiarowej (dokładność ±0,001 mm) do kontroli wymiarów z częstotliwością próbkowania ≥10%, włączając średnicę zewnętrzną, średnicę wewnętrzną, grubość, okrągłość i współosiowość (współosiowość między otworem wewnętrznym a okręgiem zewnętrznym ≤0,01 mm). Wadliwe produkty są oznaczane oddzielnie i nie mogą być wprowadzane do dalszych procesów. Użyj systemu kontroli wizyjnej (rozdzielczość ≥2 milionów pikseli) do kontroli wyglądu w celu zidentyfikowania zadrapań powierzchni (kwalifikuje się, jeśli głębokość ≤0,1 mm i długość ≤2 mm), łuszczenia się powłoki (kwalifikuje się, jeśli powierzchnia ≤0,5 mm²) i pęknięć (wszelkie widoczne pęknięcia są odrzucane). Stopień defektów wyglądu musi być kontrolowany poniżej 0,3%.

Testowanie niezawodności: Przeprowadzaj kwartalne pobieranie próbek niezawodności, w tym badanie stabilności w wysokiej temperaturze (utrzymywanie w maksymalnej temperaturze roboczej przez 1000 godzin, z tłumieniem działania magnetycznego ≤5% w celach kwalifikacyjnych), badanie stabilności w niskiej temperaturze (utrzymywanie w temperaturze -40°C przez 100 godzin, z tłumieniem wydajności ≤2% w celu kwalifikacji) i badanie wibracji (wibracje przemiatające 10–2000 Hz z przyspieszeniem 10 g, bez pęknięć i wydajności tłumienie ≤3% dla kwalifikacji), aby zapewnić długoterminową niezawodność.

4. Typowe scenariusze zastosowań: podstawowe rozwiązania adaptacyjne dla sześciu branż

Zastosowanie spiekanych pierścieniowo magnesów NdFeB obejmuje wiele dziedzin. Poniżej przedstawiono szczegółowe parametry i efekty rozwiązań adaptacyjnych dla poszczególnych branż:

Scenariusz zastosowania	Podstawowe wymagania dotyczące parametrów wydajności	Metoda obróbki powierzchni	Kluczowe efekty
Nowy silnik napędowy pojazdu energetycznego	Produkt energetyczny 45-48MGOe (N45-N48), 150°C (gatunek SH), namagnesowanie promieniowe (8-16 biegunów), średnica zewnętrzna 180-250mm	Powłoka niklowo-miedziano-niklowa (15-20μm)	Moc silnika 200 kW, prędkość 18000 obr/min, sprawność konwersji energii 97%
Przemysłowy silnik serwo	Produkt energetyczny 48-50MGOe (N48-N50), 180°C (gatunek UH), namagnesowanie wielobiegunowe (24-32 bieguny), okrągłość ≤0,003mm	Powłoka epoksydowa (20-30μm)	Dokładność pozycjonowania ± 0,001 mm, odpowiednia do precyzyjnej obróbki maszyn CNC
Bezprzewodowa ładowarka	Produkt energetyczny 33-36MGOe (N35), 100°C (klasa M), magnesowanie osiowe, średnica zewnętrzna 20-30mm	Cynkowanie (5-10μm)	Wydajność ładowania 15 W, odchylenie wyrównania ≤2 mm
Medyczna cewka gradientowa MRI	Produkt energetyczny 38-42MGOe (N42), 120°C (klasa H), namagnesowanie osiowe, błąd jednorodności ≤0,05%	Powłoka epoksydowa odporna na działanie kwasów i zasad	Rozdzielczość obrazowania 0,5 mm, wyraźnie pokazująca małe uszkodzenia mózgu
Wirnik turbiny wiatrowej	Produkt energetyczny 38-40MGOe (N40), 150°C (gatunek SH), namagnesowanie promieniowe, średnica zewnętrzna 1000-1500mm	Kompozytowa powłoka epoksydowo-niklowo-miedziano-niklowa	Roczna produkcja energii wzrosła o 10%, awaryjność ≤0,5 razy/rok
Inwerterowa sprężarka klimatyzacji	Produkt energetyczny 38-42MGOe (N42), 100°C (klasa M), namagnesowanie promieniowe, średnica wewnętrzna 30-40mm	Cynkowanie (8-12μm)	Zużycie energii zmniejszone o 30%, hałas ≤40dB, prędkość chłodzenia zwiększona o 20%

5. Przewodnik po wyborze: precyzyjne dopasowanie popytu w czterech krokach

Niewłaściwy dobór może prowadzić do utraty wydajności lub awarii sprzętu. Poniżej przedstawiono proces selekcji naukowej:

5.1 Krok 1: Wyjaśnij wymagania dotyczące podstawowych parametrów

Określanie parametrów magnetycznych: Oblicz wymagany produkt energetyczny w oparciu o wymagania dotyczące mocy i wydajności sprzętu. Na przykład:

Małe silniki prądu stałego (moc ≤100W, moment obrotowy ≤1N·m): Produkt energetyczny 28-36MGOe (N30-N35) zapewniający podstawowe zapotrzebowanie na moc przy niskich kosztach.

Silniki napędowe średniej wielkości (moc 100W-10kW, moment obrotowy 1-10N·m): Produkt energetyczny 38-48MGOe (N40-N48) zapewniający równowagę wydajności i kosztów, odpowiedni do urządzeń automatyki przemysłowej.

Duże urządzenia o dużej mocy (moc ≥10kW, moment obrotowy ≥10N·m): Produkt energetyczny 50-52MGOe (N50-N52) zapewniający wysoki moment obrotowy, odpowiedni do nowych pojazdów energetycznych, turbin wiatrowych i innych scenariuszy.

Potwierdzenie parametrów wymiarowych: Podaj średnicę zewnętrzną (D), średnicę wewnętrzną (d), grubość (H) i wymagania dotyczące tolerancji magnesu pierścieniowego. Oblicz wagę za pomocą wzoru „Objętość = π×(D²-d²)×H/4” i dostosuj wymiary w oparciu o limity masy sprzętu (np. magnesy silnika UAV wymagają masy ≤50g). Tymczasem określ tolerancje geometryczne, takie jak okrągłość (≤0,005 mm dla wysokiej precyzji, ≤0,01 mm dla standardowej precyzji) i współosiowość (≤0,01 mm), aby uniknąć wpływu na montaż i zastosowanie.

Wybór kierunku magnesowania: Określ w oparciu o wymagania dotyczące pola magnetycznego urządzenia: magnesowanie promieniowe dla wirników silników (wymagające otaczających pól magnetycznych), magnesowanie osiowe dla głośników i czujników (wymagające jednokierunkowych pól magnetycznych) i magnesowanie wielobiegunowe dla precyzyjnych serwomotorów (wymagających wielobiegunowych pól magnetycznych), z liczbą biegunów dostosowaną do wymagań prędkości (wyższa prędkość wymaga większej liczby biegunów, np. 16-24 biegunów dla silników 10 000 obr./min).

5.2 Krok 2: Ocena warunków środowiska operacyjnego

Środowisko temperaturowe: Zmierz maksymalną temperaturę i zakres wahań temperatury w środowisku pracy urządzenia, aby wybrać odpowiedni stopień:

Środowiska niskotemperaturowe (-40-0°C, np. sprzęt do łańcucha chłodniczego): Wystarczą standardowe gatunki N/M (maksymalna temperatura robocza 80-100°C, stabilna wydajność w niskich temperaturach), bez potrzeby stosowania gatunków wysokotemperaturowych w celu zmniejszenia kosztów.

Środowiska o normalnej temperaturze (0-80°C, np. silniki wewnętrzne, elektronika użytkowa): odpowiednie są klasy N/M; w przypadku scenariuszy z krótkotrwałymi wahaniami temperatury (np. słabe odprowadzanie ciepła w lecie) wybierz klasę H (120°C), aby zachować margines bezpieczeństwa.

Środowiska o wysokiej temperaturze (80-150°C, np. komory silników samochodowych, piece przemysłowe): Podstawowym wyborem jest klasa SH (150°C); w przypadku długotrwałej pracy w temperaturze bliskiej 150°C należy wybrać gatunek UH (180°C), aby uniknąć rozmagnesowania termicznego.

Środowiska o bardzo wysokich temperaturach (150–200°C, np. sprzęt lotniczy): Klasa EH (200°C) to jedyna opcja zapewniająca stabilną pracę w ekstremalnych temperaturach.

Korozja i wilgotność środowiska: Wybierz obróbkę powierzchni w oparciu o korozyjność środowiska:

Suche i czyste środowisko (wewnętrzny sprzęt biurowy, sprzęt gospodarstwa domowego): Wystarczające jest cynkowanie, przy niskim koszcie i podstawowej ochronie.

Wilgotne środowisko (pompy wodne, klimatyzatory, sprzęt zewnętrzny): Powłoka niklowo-miedziano-niklowa dla większej odporności na korozję, odpowiednia dla środowisk o wilgotności ≤90%.

Środowiska korozyjne kwasowo-alkaliczne (sprzęt medyczny, sprzęt chemiczny, środowiska morskie): Powłoka epoksydowa zapewniająca odporność na działanie kwasów i zasad oraz mgłę solną, odpowiednia dla złożonych środowisk korozyjnych.

Wibracje i środowisko udarowe: Scenariusze charakteryzujące się wysokimi wibracjami (maszyny budowlane, silniki podwozi samochodowych, przyspieszenie drgań 5-10 g) wymagają magnesów o większej wytrzymałości mechanicznej, takich jak magnesy z dodatkiem niobu (wytrzymałość na zginanie ≥200 MPa, udarność ≥5 kJ/m²). W międzyczasie dodaj elastyczne podkładki buforowe (podkładki silikonowe o grubości 1-3 mm) podczas instalacji, aby zmniejszyć uszkodzenie magnesu spowodowane wibracjami; scenariusze o niskim poziomie wibracji (silniki wewnętrzne, czujniki, przyspieszenie drgań ≤5g) mogą wykorzystywać magnesy o standardowej wytrzymałości mechanicznej.

5.3 Krok 3: Zrównoważenie wydajności i kosztów

Unikaj nadmiernego wyboru: wybierz odpowiednią klasę w oparciu o rzeczywiste potrzeby, bez ślepego dążenia do wysokich ocen. Na przykład silniki wentylatorów domowych (moc 50 W, moment obrotowy 0,5 N·m) wymagają jedynie gatunku N35 (produkt energetyczny 33-36MGOe); wybór gatunku N52 (produkt energetyczny 50-52MGOe) zwiększa koszty o 200%, ale poprawia wydajność (prędkość silnika, siłę wiatru) o mniej niż 5%, co skutkuje marnotrawstwem kosztów. Podobnie zwykłe czujniki (odległość detekcji 5mm) spełniają standardy z klasą N30 (produkt energetyczny 28-30MGOe), nie wymagając wyższych klas.

Optymalizacja kosztów zakupów masowych: W przypadku zamówień o wielkości ≥1000 sztuk należy negocjować z dostawcami niestandardowe parametry komponentów, aby obniżyć koszty przy jednoczesnym spełnieniu wymagań wydajnościowych. Na przykład fabryka sprzętu przemysłowego kupująca magnesy pierścieniowe do silników linii montażowych (wymagających produktu energetycznego 40-42MGOe, maksymalna temperatura robocza 120°C) obniżyła zawartość dysprozu z 2% do 1,5%, zapewniając HcB ≥1000 kA/m, jednocześnie obniżając koszty zakupu o 15% na kilogram i oszczędzając około 80 000 RMB w rocznych kosztach zakupów. Tymczasem w przypadku zamówień masowych można negocjować krótsze cykle dostaw (ze standardowych 15 dni do 7-10 dni), aby uniknąć opóźnień w produkcji spowodowanych brakami zapasów.

Regulacja kosztów poprzez optymalizację wymiarową: Optymalizuj wymiary magnesów, aby obniżyć koszty bez wpływu na montaż sprzętu. Na przykład zmniejszenie grubości magnesu pierścieniowego z 5 mm do 4,8 mm (spełniając wymagania dotyczące szczeliny montażowej 0,2 mm) zmniejsza wagę sztuki o 4%. Przy rocznym zamówieniu wynoszącym 100 000 sztuk zmniejsza to zużycie surowca o około 200 kg i roczne koszty o około 60 000 RMB. Ponadto magnesy o standardowych rozmiarach (np. średnica zewnętrzna 50 mm, 60 mm) kosztują o 10–15% mniej w produkcji niż magnesy o rozmiarach niestandardowych (np. średnica zewnętrzna 52,3 mm), ponieważ niestandardowe rozmiary wymagają niestandardowych form, co zwiększa koszty form i zmniejsza wydajność produkcji.

5.4 Krok 4: Sprawdź kwalifikacje dostawcy

Weryfikacja certyfikatu systemu: Nadawaj priorytet dostawcom posiadającym certyfikat Systemu Zarządzania Jakością ISO 9001, aby zapewnić jasne procesy kontroli jakości (np. kontrola surowców, kontrola w trakcie procesu, 100% kontrola produktu końcowego). W przypadku zastosowań motoryzacyjnych (np. silniki napędowe, czujniki układu kierowniczego) potwierdź, że dostawcy posiadają certyfikat systemu zarządzania jakością w branży motoryzacyjnej IATF 16949, który nakłada bardziej rygorystyczne wymagania dotyczące spójności i identyfikowalności produktu (np. przechowywanie dokumentacji zamówień surowców, dokumentacji parametrów produkcji i raportów z inspekcji każdej partii przez co najmniej 3 lata). W przypadku magnesów stosowanych w sprzęcie medycznym (np. instrumentach diagnostycznych, urządzeniach terapeutycznych) dostawcy muszą posiadać certyfikat systemu zarządzania jakością wyrobów medycznych ISO 13485, aby zapewnić zgodność z normami higieny i bezpieczeństwa w branży opieki zdrowotnej.

Ocena możliwości testowania: Wymagaj od dostawców dostarczenia listy sprzętu testującego i rocznych raportów z kalibracji. Sprzęt do testowania rdzeni (np. testery materiałów z magnesami trwałymi, współrzędnościowe maszyny pomiarowe) muszą być kalibrowane przez uznane w kraju instytucje metrologiczne, a raporty z kalibracji są ważne przez ≤ 1 rok. Ponadto dostawcy muszą sporządzać „raporty z inspekcji fabrycznej” dla każdej partii, zawierające kluczowe dane, takie jak właściwości magnetyczne (zmierzone wartości BHmax, HcB, Br), odchylenia wymiarowe, grubość obróbki powierzchni i wyniki testów w komorze solnej. W przypadku scenariuszy o wysokim zapotrzebowaniu (np. sprzęt lotniczy) należy zażądać raportów z inspekcji strony trzeciej (wydanych przez laboratoria posiadające akredytację CNAS), aby zapewnić obiektywność wyników testów.

Doświadczenie produkcyjne i weryfikacja zdolności produkcyjnych: Priorytetowo traktuj dostawców z ≥5-letnim doświadczeniem i roczną zdolnością produkcyjną ≥500 ton. Takie przedsiębiorstwa zazwyczaj posiadają dojrzałe możliwości kontroli procesów (np. precyzyjna kontrola wielkości cząstek proszku, stabilność temperatury spiekania), zmniejszając ryzyko odchyleń w działaniu produktu ze względu na wahania produkcji (np. odchylenie produktu energetycznego ≤3% w poszczególnych partiach). Tymczasem poznaj bazę klientów dostawcy; jeśli obsługiwali klientów w branżach podobnych do Twojej (np. dostarczali produkty producentom silników pojazdów napędzanych energią elektryczną lub fabrykom sprzętu medycznego), jest bardziej prawdopodobne, że zrozumieją potrzeby branży i obniżą koszty komunikacji. Dodatkowo potwierdź awaryjną zdolność produkcyjną dostawcy (np. możliwość comiesięcznego zwiększania produkcji w przypadku pilnych zamówień), aby uniknąć opóźnień w dostawach z powodu niewystarczających mocy produkcyjnych.

6. Środki ostrożności dotyczące użytkowania: Ograniczanie ryzyka w cyklu życia

W przypadku magnesów NdFeB ze spiekami pierścieniowymi wymagana jest standaryzowana obsługa podczas transportu, instalacji, użytkowania, konserwacji i utylizacji, aby uniknąć pogorszenia wydajności, wypadków związanych z bezpieczeństwem lub awarii sprzętu. Szczegółowe wymagania są następujące:

6.1 Transport: zabezpieczenie przed kolizją i zakłóceniami magnetycznymi

Ochrona opakowań: Zastosuj wielowarstwową strukturę opakowania „drewnianą paletę z pianki amortyzującej”. Każdy magnes jest owinięty w niezależne pudełko z pianki (grubość ≥5 mm), z odstępem ≤1 mm wewnątrz pudełka z pianki, aby zapobiec tarciu pomiędzy magnesem a pianką w wyniku wibracji transportowych. W przypadku pakowania wielu magnesów umieść magnetyczne płyty izolacyjne (np. blachę żelazną o grubości 0,5 mm) pomiędzy sąsiadującymi magnesami, aby zapobiec kolizjom spowodowanym silnym przyciąganiem magnetycznym (pojedynczy magnes klasy N45 o średnicy zewnętrznej 200 mm ma siłę przyciągania ponad 500 kg, a kolizje mogą łatwo spowodować odpryskiwanie krawędzi). Palety drewniane muszą być odporne na wilgoć (pokryte wodoodporną farbą), aby zapobiec rdzewieniu magnesów spowodowanemu przenikaniem wody deszczowej podczas transportu.

Kontrola środowiska transportu: Pojazdy transportowe muszą być wyposażone w rejestratory temperatury i wilgotności, aby zapewnić, że temperatura transportu wynosi ≤40°C, a wilgotność ≤60%. Unikaj transportu w ekstremalnych warunkach, takich jak narażenie na wysoką temperaturę (np. temperatura wnętrza pojazdu przekraczająca 60°C latem) lub ulewny deszcz. Jednocześnie unikaj tras przebiegających przez obszary silnego pola magnetycznego (np. w pobliżu dużych podstacji lub dźwigów elektromagnetycznych). Jeśli przejazd przez takie obszary jest nieunikniony, należy dodać osłonę magnetyczną (np. płytę permalojową o grubości ≥1 mm) na zewnątrz opakowania, aby zmniejszyć wpływ zewnętrznych pól magnetycznych na magnesy (zewnętrzne natężenie pola magnetycznego przekraczające 0,5 T może spowodować częściowe rozmagnesowanie magnesów).

Normy dotyczące załadunku i rozładunku: Do załadunku i rozładunku należy używać wózków widłowych lub dźwigów (wybierane na podstawie wagi paczki; w przypadku pojedynczych pudeł o masie ≤50 kg dozwolone jest ręczne przenoszenie). Nie przeciągaj pakietów bezpośrednio. Podczas manipulacji pojedynczymi magnesami należy używać specjalistycznych uchwytów (np. mosiężnych z gumowymi powłokami antypoślizgowymi); nie dotykaj magnesów bezpośrednio rękami (zwłaszcza magnesów o dużych rozmiarach, które mają dużą siłę przyciągania i mogą łatwo spowodować uszczypnięcie dłoni). Podczas załadunku i rozładunku należy zachować odległość ≥10 cm pomiędzy magnesami a innymi metalowymi elementami (np. zębami wózka widłowego), aby uniknąć kolizji spowodowanych przyciąganiem.

6.2 Instalacja: Precyzyjne pozycjonowanie i znormalizowana obsługa

Wybór i użycie narzędzi: Narzędzia instalacyjne muszą być wykonane z materiałów niemagnetycznych, takich jak klucze mosiężne (wybrane na podstawie specyfikacji śrub), śrubokręty z tworzywa sztucznego i osprzęt ceramiczny. Nie używaj narzędzi ze stali węglowej (np. zwykłych kluczy, szczypiec), ponieważ narzędzia ze stali węglowej będą silnie przyciągane przez magnesy. Nagłe przyciąganie może spowodować kolizję narzędzi z magnesami (co spowoduje zarysowania lub pęknięcia powierzchni), a opiłki żelaza na powierzchni narzędzia przylgną do magnesów, tworząc „lokalne zwarcia magnetyczne” (prowadzące do nierównomiernego rozkładu pola magnetycznego, np. 10% wzrostu wahań momentu obrotowego silnika). Jeżeli podczas montażu wymagane jest tymczasowe zamocowanie magnesów, należy zastosować taśmę niemagnetyczną (np. taśmę poliimidową); nie stosować przezroczystej taśmy (która łatwo pozostawia resztki kleju, pogarszając jakość późniejszej powłoki).

Kontrola szczeliny instalacyjnej i współosiowości: Zarezerwuj luki instalacyjne zgodnie z wymaganiami projektowymi sprzętu. Na przykład szczelina powietrzna pomiędzy wirnikiem silnika a stojanem wynosi zazwyczaj 0,2–0,5 mm. Do sprawdzenia szczeliny podczas montażu należy używać szczelinomierzy (dokładność 0,01 mm), dbając o równomierne szczeliny na całym obwodzie (odchyłka ≤0,05 mm). Zbyt małe szczeliny powodują „tarcie” (tarcie pomiędzy wirnikiem a stojanem) podczas pracy silnika, co prowadzi do zużycia powłoki powierzchni magnesu i wydzielania proszku magnetycznego. Zbyt duże szczeliny zwiększą współczynnik wycieku strumienia magnetycznego (wzrost szczeliny o 0,1 mm zwiększa współczynnik wycieku o 5%), co spowoduje zmniejszenie mocy wyjściowej silnika. Jednocześnie upewnij się, że współosiowość magnesu i wału montażowego wynosi ≤0,01 mm, co można wykryć za pomocą czujnika zegarowego (dokładność 0,001 mm). Nadmierne odchylenie współosiowości spowoduje niezrównoważoną siłę odśrodkową, gdy magnes obraca się z dużą prędkością, co prowadzi do wibracji sprzętu (przyspieszenie drgań przekraczające 5 g może spowodować poluzowanie magnesu).

Kolejność montażu wielu magnesów i zabezpieczenie: Jeżeli wiele magnesów pierścieniowych wymaga montażu współosiowego (np. wirnik silnika złożony z 6 magnesów), należy określić kolejność montażu w oparciu o zasadę „przyciągania heteropolarnego”. Najpierw przymocuj pierwszy magnes do podstawy montażowej za pomocą kołków pozycjonujących, a następnie dociśnij drugi magnes osiowo za pomocą specjalistycznego uchwytu z izolacją magnetyczną (np. plastikowej podkładki). Unikaj bezpośredniego kontaktu dłoni, aby zapobiec przytrzaśnięciu palców pomiędzy dwoma magnesami. Po zainstalowaniu każdego magnesu należy za pomocą gausomierza wykryć natężenie pola magnetycznego powierzchni, aby zapewnić prawidłowy kierunek pola magnetycznego (odwrotna instalacja spowoduje wzajemne zniesienie całego obwodu magnetycznego, uniemożliwiając normalną pracę sprzętu). Po zakończeniu wszystkich montaży zainstaluj pierścienie ustalające (np. pierścienie ze stali nierdzewnej o grubości ≥ 3 mm) na obu końcach magnesów, aby zapobiec ruchowi osiowemu magnesów podczas pracy urządzenia.

6.3 Zastosowanie: monitorowanie w czasie rzeczywistym i zapobieganie przeciążeniom

Monitorowanie temperatury w czasie rzeczywistym: Zainstaluj czujniki temperatury (np. platynowe czujniki rezystancyjne PT100 z dokładnością ± 0,1°C) w pobliżu magnesów, aby monitorować temperaturę roboczą w czasie rzeczywistym. Dane dotyczące temperatury muszą być podłączone do systemu sterowania urządzeniem. Gdy temperatura osiągnie 90% maksymalnej temperatury roboczej (np. ustaw temperaturę alarmu na 135°C dla magnesów klasy SH o maksymalnej temperaturze roboczej 150°C), wywołaj alarm i zmniejsz obciążenie sprzętu (np. zmniejsz prędkość silnika z 18 000 obr./min do 15 000 obr./min), aby zapobiec nieodwracalnemu rozmagnesowaniu spowodowanemu ciągłym wzrostem temperatury. W przypadku małych urządzeń, w których nie można zainstalować czujników (np. mikroczujników), regularnie mierz temperaturę powierzchni magnesu za pomocą termometru na podczerwień (dokładność ±1°C). Częstotliwość wykrywania jest określana na podstawie intensywności użytkowania (np. sprzęt pracujący w trybie ciągłym wymaga wykrywania co 2 godziny).

Kontrola obciążenia i nienormalna obsługa: Ustaw górną granicę obciążenia sprzętu w oparciu o znamionowe parametry wydajności magnesów; nie zezwalaj na działanie w trybie przeciążenia. Na przykład w przypadku magnesu pierścieniowego klasy N45 obsługującego silnik przemysłowy (moment znamionowy 10 N·m) obciążenie urządzenia musi być kontrolowane na poziomie ≤9 N·m (z zachowaniem marginesu bezpieczeństwa 10%). Długotrwała praca w trybie przeciążenia przy 11 N·m zwiększy straty miedzi i żelaza w silniku, dodatkowo zwiększając temperaturę magnesu (wzrost o 8-10°C na każde 10% przeciążenia). Jednocześnie magnesy będą przenosić większą siłę elektromagnetyczną, co może spowodować mikropęknięcia wewnątrz (propagacja pęknięć zmniejszy produkt energetyczny o 10%-15%). Gdy wystąpią nieprawidłowości w sprzęcie (np. nagły spadek prędkości, zwiększony hałas), natychmiast zatrzymaj maszynę, aby sprawdzić, czy magnesy nie są rozmagnesowane, poluzowane lub uszkodzone, aby uniknąć rozszerzenia się usterki.

Ochrona przed zakłóceniami magnetycznymi: Unikaj umieszczania magnesów w pobliżu źródeł silnego pola magnetycznego (np. spawarek elektromagnetycznych, dużych elektromagnesów), ponieważ silne pola magnetyczne mogą powodować odwrotne namagnesowanie magnesów (szybkość rozmagnesowania przekraczająca 30%). Jeśli sprzęt ma być używany w środowisku z zakłóceniami elektromagnetycznymi (np. warsztaty fabryczne z wieloma przetwornicami częstotliwości), należy wykonać ekranowanie magnetyczne elementów, w których znajdują się magnesy (np. zainstalować ekran wykonany z permaloju o grubości ≥2 mm). Rezystancja uziemienia ekranu musi wynosić ≤4 Ω, aby skutecznie pochłaniać zewnętrzne zakłócenia elektromagnetyczne i zapobiegać wpływowi wahań pola magnetycznego na dokładność sprzętu (np. wzrost błędu wykrywania czujnika z ±0,1 mm do ±0,5 mm).

6.4 Konserwacja i utylizacja: Regularna kontrola i ochrona środowiska

Plan regularnej konserwacji: Opracuj kwartalne i roczne plany konserwacji. Konserwacja kwartalna obejmuje: czyszczenie powierzchni magnesu (przetarcie niestrzępiącą się szmatką zamoczoną w alkoholu w celu usunięcia kurzu i oleju, aby zapobiec wpływowi zanieczyszczeń na rozkład pola magnetycznego), kontrolę powłoki powierzchniowej (sprawdzenie pod kątem łuszczenia i rdzy; w przypadku stwierdzenia rdzy na małych powierzchniach należy delikatnie wypolerować drobnym papierem ściernym (≥800 mesh) i nałożyć farbę antykorozyjną) oraz kontrolę elementów złącznych instalacji (np. sprawdzenie, czy śruby i pierścienie ustalające są poluzowane, dokręcić je w odpowiednim czasie) zgodnie z zaprojektowanymi wymaganiami dotyczącymi momentu obrotowego, takimi jak 25 N·m dla śrub M8). Coroczna konserwacja obejmuje: pobieranie próbek i badanie właściwości magnetycznych (próbkowanie 5% sprzętu na partię, demontaż i badanie parametrów BHmax i Br magnesów; jeśli tłumienie przekracza 5%, przeprowadzić kontrolę partii) oraz wymianę starzejących się elementów (np. osłony magnetyczne i podkładki buforowe należy wymienić po 3 latach użytkowania).

Specyfikacje utylizacji: Odpadowe magnesy NdFeB ze spieku pierścieniowego są odpadami niebezpiecznymi zawierającymi pierwiastki ziem rzadkich i muszą być utylizowane przez przedsiębiorstwa posiadające „Pozwolenie na prowadzenie działalności z odpadami niebezpiecznymi”; nie wyrzucaj ich losowo ani nie mieszaj z odpadami domowymi. Przed utylizacją należy rozmagnesować magnesy za pomocą specjalistycznego sprzętu do demagnetyzacji (zastosowując odwrotne pole magnetyczne w celu zmniejszenia właściwości magnetycznych do mniej niż 1% pierwotnej wartości), aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych silnym przyciąganiem magnesów odpadowych (np. kolizji spowodowanych przyciąganiem metalowych elementów podczas recyklingu). Magnesy nadające się do recyklingu (np. brak pęknięć i rdzy, tłumienie właściwości magnetycznych ≤10%) można przekazać profesjonalnym przedsiębiorstwom zajmującym się recyklingiem w celu wydobycia pierwiastków ziem rzadkich (np. neodymu, dysprozu), a odzyskane pierwiastki ziem rzadkich można ponownie wykorzystać do produkcji nowych magnesów w celu uzyskania recyklingu zasobów. Magnesy nie posiadające wartości do recyklingu muszą zostać poddane nieszkodliwej obróbce (np. utlenianiu w wysokiej temperaturze, przekształcaniu żelaza i pierwiastków ziem rzadkich w stabilne tlenki w środowisku o temperaturze 800-1000°C). Dane dotyczące obróbki muszą być rejestrowane i archiwizowane (okres przechowywania ≥5 lat) do celów kontroli przez wydziały ochrony środowiska.

7. Często zadawane pytania (FAQ)

Podczas wyboru, użytkowania i konserwacji magnesów NdFeB ze spiekami pierścieniowymi praktycy z branży często spotykają się z różnymi pytaniami praktycznymi. Oto 8 najczęściej zadawanych pytań i profesjonalnych odpowiedzi:

7.1 Po pewnym czasie używania magnesu natężenie pola magnetycznego maleje. Jak określić, czy jest to rozmagnesowanie odwracalne czy nieodwracalne?

Można to początkowo określić, stosując „metodę odzyskiwania temperatury”: Umieść magnes w środowisku o normalnej temperaturze 25°C ± 2°C na 24 godziny, następnie za pomocą gaussometru zmierz natężenie powierzchniowego pola magnetycznego. Jeżeli wytrzymałość odzyskuje się o więcej niż 50% w porównaniu do stanu przed schłodzeniem i można ją przywrócić do ponad 90% pierwotnej wydajności po ponownym namagnesowaniu, mamy do czynienia z odwracalną demagnetyzacją (głównie spowodowaną krótkotrwałym przegrzaniem lub słabymi zakłóceniami zewnętrznego pola magnetycznego). Jeśli po odstaniu w temperaturze pokojowej nie następuje znaczący powrót wytrzymałości lub wydajność po ponownym namagnesowaniu jest nadal niższa niż 80% pierwotnej wartości, mamy do czynienia z nieodwracalnym rozmagnesowaniem (głównie spowodowanym długotrwałym przegrzaniem, silnym odwrotnym polem magnetycznym, wewnętrznymi pęknięciami lub rdzą). Na przykład magnes klasy SH (maksymalna temperatura robocza 150°C) zastosowany w silniku powoduje spadek natężenia pola magnetycznego o 20% po pracy w temperaturze 160°C przez 2 godziny. Po odstaniu w temperaturze pokojowej wytrzymałość odzyskuje się o 12%, a po ponownym namagnesowaniu powraca do 95% wartości pierwotnej, czyli odwracalnej demagnetyzacji. Jeśli działa w temperaturze 180°C przez 10 godzin, natężenie pola magnetycznego zmniejsza się o 40%, po odstawieniu w temperaturze pokojowej, bez powrotu do pierwotnej wartości, a po ponownym namagnesowaniu, czyli nieodwracalnym rozmagnesowaniu, przywracane jest tylko 60% pierwotnej wartości.

7.2 Jak w prosty sposób sprawdzić, czy kierunek magnesowania magnesu pierścieniowego jest prawidłowy?

Można zastosować „metodę pozycjonowania kompasu” lub „metodę dystrybucji sproszkowanego żelaza”: ① Metoda pozycjonowania kompasu: Przysuń kompas blisko zewnętrznej powierzchni magnesu i powoli obracaj magnesem. Jeśli igła kompasu jest zawsze zgodna z promieniowym kierunkiem magnesu (wskazuje biegun N lub S magnesu), jest namagnesowana promieniowo. Jeśli igła jest zawsze zgodna z kierunkiem osiowym magnesu (wskazując na powierzchnię czołową magnesu), jest namagnesowana osiowo. Jeżeli igła jest skierowana w różnych kierunkach w różnych pozycjach (np. igła odchyla się o 90° na każde 45° obrotu), jest namagnesowana wielobiegunowo, a liczba biegunów odpowiada liczbie wygięć igły (np. 8 wygięć na pełny obrót oznacza namagnesowanie 8-biegunowe). ② Metoda dystrybucji proszku żelaza: Posyp równomiernie drobny proszek żelaza (wielkość cząstek 100-200 mesh) na powierzchni magnesu i delikatnie dotknij magnesu. Jeśli proszek żelaza jest ułożony w kierunku promieniowym (tworząc promieniowe linie od wewnętrznego otworu do zewnętrznego okręgu), jest on namagnesowany promieniowo. Jeśli jest ułożony wzdłuż kierunku osiowego (tworząc równoległe linie od górnej powierzchni końcowej do dolnej powierzchni końcowej), jest namagnesowany osiowo. W przypadku namagnesowania wielobiegunowego proszek żelaza utworzy gęste, małe linie w różnych obszarach polarnych, a kierunek linii zmienia się wraz z polaryzacją.

7.3 Jeśli powierzchnia magnesu pierścieniowego ma zadrapania lub lekką rdzę, czy będzie to miało wpływ na działanie?

Należy to ocenić na podstawie stopnia uszkodzenia i lokalizacji: ① Jeśli głębokość rysy wynosi ≤1/3 grubości powłoki (np. grubość powłoki cynkowej 8 μm, głębokość rysy ≤2,5 μm) i znajduje się ona w obszarze niepracującym (np. czołowa powierzchnia magnesu, która nie uczestniczy w wytwarzaniu pola magnetycznego), wystarczy ją wypolerować drobnym papierem ściernym (o oczkach ≥800), aby usunąć zadziory i oczyścić alkohol; nie będzie to miało wpływu na wydajność. Jeżeli rysa zlokalizowana jest w obszarze roboczym (np. na zewnętrznej powierzchni naprzeciw stojana silnika), nawet jeśli jest niewielka, może powodować nierównomierny rozkład pola magnetycznego (lokalne natężenie pola magnetycznego zmniejsza się o 5%-8%). Decyzja o jego wymianie zależy od wymagań sprzętu dotyczących równomierności pola magnetycznego (np. bardzo precyzyjne serwomotory wymagają wymiany, podczas gdy zwykłe silniki wentylatorów mogą być nadal używane). ② Jeżeli na powierzchni (powierzchnia ≤1mm²) występuje rdza punktowa, która nie wniknęła w podłoże (przy zeskrobaniu ostrzem nie odpada proszek rdzy), należy najpierw wypolerować rdzę drobnym papierem ściernym, a następnie nałożyć warstwę farby antykorozyjnej (np. epoksydowej farby antykorozyjnej o grubości 5-10μm); po wyschnięciu można go nadal używać. Jeżeli powierzchnia rdzy przekroczy 5% lub pojawią się łuszczące się warstwy rdzy (po zeskrobaniu widoczne są uszkodzenia podłoża), miejscowa koercja ulegnie zmniejszeniu (HcB w zardzewiałym miejscu może spaść o 100-200kA/m), a długotrwałe użytkowanie może spowodować ogólne rozmagnesowanie; magnes należy wymienić.

7.4 Czy ze względu na ograniczoną przestrzeń w małym sprzęcie duże magnesy pierścieniowe można pociąć na mniejsze w celu użycia?

Nie zaleca się samodzielnego cięcia; wymagane jest indywidualne przetwarzanie przez profesjonalnych dostawców. Samonacinanie wiąże się z trzema głównymi problemami: ① Niszczenie struktury domeny magnetycznej: Domeny magnetyczne spiekanego NdFeB są ułożone w sposób 定向. Cięcie zwykłymi narzędziami (np. szlifierkami kątowymi, piłami do metalu) będzie powodować silne wibracje i wysokie temperatury (lokalnie przekraczające 200°C), co prowadzi do nieuporządkowania domen magnetycznych. Po cięciu produkt energetyczny może zmniejszyć się o 20–30% i nie można go przywrócić poprzez ponowne namagnesowanie. ② Zwiększenie ryzyka pękania: Magnesy są stosunkowo kruche (wytrzymałość na zginanie około 150-200 MPa), a nierówna siła podczas samonacinania może łatwo spowodować pęknięcia penetrujące (szybkość pękania przekracza 50%). Pęknięte magnesy mogą pęknąć podczas użytkowania, powodując awarię sprzętu. ③ Poważne utlenianie powierzchni: Podłoże magnesu (zawierające 60%-70% żelaza) jest wystawione podczas cięcia na działanie powietrza i jest podatne na szybkie utlenianie (czerwona rdza pojawia się na powierzchni cięcia w ciągu 2 godzin), której nie można całkowicie naprawić poprzez późniejszą obróbkę powierzchni. Profesjonalni dostawcy stosują proces „cięcia przed magnesowaniem”, wykorzystując maszyny do cięcia drutem diamentowym (temperatura cięcia ≤50°C, amplituda drgań ≤5μm) w celu przycięcia magnesu do wymaganego rozmiaru przed namagnesowaniem. Po cięciu przeprowadzana jest obróbka powierzchni i namagnesowanie, aby zapewnić brak wpływu na właściwości magnetyczne, z dokładnością cięcia do ±0,01 mm.

7.5 Istnieją różnice w wydajności pomiędzy zakupionymi partiami tego samego modelu magnesów pierścieniowych. Jak to rozwiązać?

Najpierw współpracuj z dostawcą, aby przeanalizować przyczyny różnic. Typowe rozwiązania są następujące: ① Sprawdź spójność parametrów: Sprawdź raport z inspekcji fabrycznej każdej partii, aby potwierdzić, czy podstawowe parametry, takie jak BHmax, HcB i Br, mieszczą się w uzgodnionym zakresie tolerancji (np. uzgodnione odchylenie produktu energetycznego klasy N45 ≤3%). W przypadku przekroczenia tolerancji należy zwrócić się do dostawcy o zwrot lub wymianę towaru. Jeśli sprzęt mieści się w zakresie tolerancji, ale sprzęt ma wyjątkowo wysokie wymagania dotyczące spójności wydajności (np. silniki z pracą synchroniczną z wieloma magnesami wymagają odchylenia produktu energii wsadowej ≤2%), negocjuj z dostawcą w celu zawężenia tolerancji produkcyjnej (np. poprzez optymalizację kontroli wielkości cząstek proszku i stabilności temperatury spiekania). W razie potrzeby zwiększ współczynnik próbkowania (z 10% do 20%) i podziel produkty o bardziej podobnych parametrach na grupy (np. grupując osobno magnesy z produktem energetycznym 44-45MGOe i 45-46MGOe), aby uniknąć mieszania magnesów o różnej wydajności, co może spowodować niestabilną pracę sprzętu. ② Śledzenie procesu produkcyjnego: Poproś dostawcę o dostarczenie zapisów produkcyjnych dla różnych partii (np. składu surowców, krzywej temperatury spiekania, parametrów obróbki starzenia), aby określić, czy różnice w wydajności są spowodowane zmianami w partiach surowców (np. wahaniami czystości pierwiastków ziem rzadkich) lub dostosowaniami parametrów procesu (np. odchylenie temperatury spiekania przekraczające 5°C). Jeżeli problem wynika z procesu, należy nakłonić dostawcę do dostosowania procesu (np. wymiany partii surowca, kalibracji czujnika temperatury pieca do spiekania) i dostarczenia raportów z weryfikacji procesu dla kolejnych partii. ③ Ustanowienie zarządzania klasyfikacją zapasów: Jeśli nie można całkowicie wyeliminować różnic w partiach, należy oznaczyć każdą partię magnesów osobno podczas przechowywania, zapisać kluczowe parametry wydajności i używać ich zgodnie z zasadą „najpierw ta sama partia”, aby uniknąć mieszania między partiami. Tymczasem w przypadku produktów z różnych partii o podobnej wydajności należy przeprowadzić „grupowanie dopasowujące” poprzez testy wydajności magnetycznej (np. magnesy grupujące z odchyleniem HcB ≤50 kA/m), aby zminimalizować różnice w wydajności w każdej grupie i zmniejszyć wpływ na sprzęt.

7.6 Czy w przypadku stosowania magnesów pierścieniowych w środowiskach o niskiej temperaturze (np. -40°C) wymagane jest specjalne traktowanie?

W środowiskach o niskiej temperaturze nie jest wymagana żadna specjalna obróbka, ale należy zwrócić uwagę na dwie kwestie: ① Charakterystyka zmiany wydajności: W zakresie temperatur od -40°C do temperatury pokojowej właściwości magnetyczne spiekanych magnesów NdFeB nieznacznie się poprawiają (np. dla magnesów klasy N35 w temperaturze -40°C Br jest o 2%-3% wyższe, a HcB jest o 5%-8% wyższe niż w 25°C), bez problemów z rozmagnesowaniem. Dlatego nadają się do stosowania w urządzeniach łańcucha chłodniczego (np. silnikach samochodów chłodni) i zewnętrznych czujnikach niskiej temperatury. Należy jednak zwrócić uwagę na wpływ niskich temperatur na właściwości mechaniczne magnesów – w niskich temperaturach kruchość nieznacznie wzrasta (wytrzymałość na zginanie spada o 5%-10%). Podczas instalacji należy unikać silnych uderzeń (np. uderzeń, upuszczeń) i można dodać elastyczne podkładki buforowe (np. podkładki silikonowe o grubości 1–2 mm) pomiędzy magnesem a podstawą montażową, aby zmniejszyć ryzyko pękania w wyniku uderzenia w niskiej temperaturze. ② Dostosowanie do rozszerzalności cieplnej: Jeśli magnes jest montowany z innymi elementami metalowymi (np. wałami silnika, w większości wykonanymi ze stali 45#), należy wziąć pod uwagę różnicę w ich współczynnikach rozszerzalności cieplnej (spiekany NdFeB ma współczynnik rozszerzalności cieplnej około 8×10⁻⁶/°C, podczas gdy stal 45# ma około 11×10⁻⁶/°C). W środowiskach o niskiej temperaturze oba materiały kurczą się w różny sposób, co może zwiększyć szczelinę montażową (np. w przypadku dopasowania wału magnesu o średnicy 200 mm szczelina może zwiększyć się o 0,05 mm podczas chłodzenia z 25°C do -40°C). Jeśli sprzęt ma rygorystyczne wymagania dotyczące odstępów (np. precyzyjne serwomotory wymagające odstępu ≤0,1 mm), na etapie projektowania można zarezerwować wielkość kompensacji odstępu (np. zmniejszając odstęp montażowy w temperaturze pokojowej z 0,1 mm do 0,05 mm) lub można wybrać pasujące materiały o bardziej podobnych współczynnikach rozszerzalności cieplnej (np. wały ze stopu tytanu o współczynniku rozszerzalności cieplnej około 9×10⁻⁶/°C).

7.7 Jak ustalić, czy magnes pierścieniowy osiągnął stan „namagnesowania nasyconego”?

Można to określić za pomocą „metody badania wydajności magnetycznej” lub „metody wpływu działania sprzętu”: ① Metoda badania wydajności magnetycznej: Użyj testera materiału z magnesem trwałym, aby wykryć krzywą rozmagnesowania magnesu. Jeżeli „punkt przegięcia” (tj. punkt odpowiadający HcB) krzywej rozmagnesowania jest wyraźny i BHmax osiąga standardową wartość gatunku (np. BHmax ≥43MGOe dla gatunku N45), magnes uznaje się za nasycony. Jeśli krzywa rozmagnesowania nie ma wyraźnego punktu przegięcia lub BHmax jest o więcej niż 10% niższa od wartości standardowej (np. BHmax gatunku N45 wynosi tylko 38MGOe), jest to nienasycenie. Dodatkowo można zmierzyć remanencję Br; jeśli Br osiąga więcej niż 95% wartości standardowej gatunku (np. standardowy Br ≥1,35T dla gatunku N45, zmierzony Br ≥1,28T), można go również określić jako nasycony. ② Metoda efektu działania sprzętu: Zainstaluj magnes w sprzęcie i porównaj wydajność znamionową z rzeczywistą wydajnością roboczą. Jeśli rzeczywista moc wyjściowa (np. moment obrotowy silnika, odległość wykrywania czujnika) osiąga więcej niż 95% wartości znamionowej i działa stabilnie (brak wahań momentu obrotowego lub nadmiernych błędów wykrywania), magnesowanie jest nasycone. Jeżeli rzeczywista moc wyjściowa jest o więcej niż 10% niższa od wartości znamionowej (np. znamionowy moment obrotowy silnika wynosi 10 N·m, ale rzeczywisty moment obrotowy wynosi tylko 8,5 N·m) i inne awarie podzespołów urządzenia (np. uszkodzenie cewki, zakleszczenie mechaniczne) są wykluczone, magnes jest prawdopodobnie nienasycony i należy go ponownie namagnesować (poprzez zastosowanie wyższego prądu magnesowania, np. zwiększając go z 4000 kA/m do 5000 kA/m).

7.8 Na czym polega zjawisko „starzenia magnetycznego” magnesów pierścieniowych? Jak spowolnić tempo starzenia magnetycznego?

„Starzenie magnetyczne” odnosi się do stopniowego osłabienia właściwości magnetycznych magnesów podczas długotrwałego użytkowania z powodu czynników środowiskowych (temperatura, wilgotność, wibracje), objawiającego się rocznym spadkiem BHmax i Br oraz niewielkimi wahaniami HcB, zazwyczaj z rocznym współczynnikiem tłumienia wynoszącym 1–3% (w normalnych warunkach użytkowania). Środki spowalniające starzenie magnetyczne są następujące: ① Kontroluj temperaturę roboczą: Unikaj długotrwałego użytkowania w środowiskach bliskich maksymalnej temperaturze roboczej (np. w przypadku magnesów klasy SH o maksymalnej temperaturze roboczej 150°C zaleca się kontrolowanie temperatury poniżej 130°C). Każde obniżenie temperatury o 10°C powoduje zmniejszenie szybkości starzenia magnetycznego o 20–30%. W przypadku scenariuszy o wysokiej temperaturze zoptymalizuj rozpraszanie ciepła przez sprzęt (np. dodając wentylatory chłodzące, używając smaru silikonowego przewodzącego ciepło), aby obniżyć temperaturę roboczą magnesu. ② Wzmocnij ochronę antykorozyjną: Regularnie sprawdzaj powłokę powierzchni magnesu; w przypadku stwierdzenia uszkodzeń powłoki (np. zarysowań, złuszczań) należy je niezwłocznie naprawić farbą epoksydową (o grubości 5-10 μm), aby zapobiec utlenianiu podłoża. W wilgotnym środowisku należy zainstalować osłony odporne na wilgoć (np. osłony akrylowe ze środkami osuszającymi) wokół magnesów, aby kontrolować wilgotność otoczenia poniżej 60%. ③ Redukcja wibracji i uderzeń: W przypadku urządzeń narażonych na wysokie wibracje (np. silniki maszyn budowlanych), oprócz dodania podkładek buforowych pomiędzy magnesem a podstawą montażową, regularnie sprawdzaj elementy złączne instalacji (np. moment dokręcania śrub), aby zapobiec poluzowaniu się magnesu i dodatkowym wibracjom. Jednocześnie należy unikać częstych cykli start-stop sprzętu (częste start-stopy powodują powtarzające się zmiany pola magnetycznego, przyspieszające zaburzenia domeny magnetycznej) i wydłużają czas pojedynczej operacji (np. kontrolując liczbę codziennych start-stopów do ≤10).

8. Wybór i zastosowanie sprzętu do badania właściwości magnetycznych: zapewnianie dokładności testów

Testowanie właściwości magnetycznych jest kluczowym ogniwem w kontrolowaniu jakości magnesów NdFeB ze spiekanych pierścieniowo. Należy wybrać odpowiedni sprzęt na podstawie scenariusza badania (w laboratorium, na miejscu), a procedury operacyjne muszą zostać ustandaryzowane. Szczegółowe wymagania są następujące:

8.1 Rodzaje podstawowego sprzętu badawczego i scenariusze adaptacyjne

Typ wyposażenia	Parametry testowania	Zakres dokładności	Scenariusze adaptacyjne	Punkty operacyjne	Wymagania dotyczące konserwacji
Tester materiału z magnesami trwałymi (np. model NIM-2000)	BHmax, HcB, Br, krzywa rozmagnesowania	±0,5%	Kompleksowe badania laboratoryjne	① Kondycjonuj próbki w temperaturze 25°C±2°C przez 2 godziny; ② Wyśrodkuj próbkę podczas zaciskania, aby uniknąć zniekształcenia krzywej; ③ Skalibrować sprzęt przed testowaniem (weryfikować za pomocą standardowych próbek, błąd ≤0,3%)	① Co miesiąc czyść cewkę testową, aby usunąć kurz; ② Co roku wysyłaj do kalibracji metrologicznej i zachowaj raport z kalibracji; ③ Unikaj używania w środowiskach o silnym polu magnetycznym (np. w pobliżu elektromagnesów)
Przenośny gaussomierz (np. model HT201)	Natężenie powierzchniowego pola magnetycznego (B)	±1%	Testowanie instalacji i konserwacji na miejscu	① Zachowaj odległość 1 mm pomiędzy sondą a powierzchnią magnesu (każda zmiana odległości o 0,1 mm zwiększa błąd o 2%); ② Zmierz 3 razy w tym samym punkcie testowym i weź średnią; ③ Unikaj kolizji sondy z magnesem (aby zapobiec uszkodzeniu czujnika)	① Przed każdym użyciem sprawdź moc baterii (mała moc powoduje pogorszenie dokładności); ② Kalibruj sondę co 6 miesięcy; ③ Przechowywać w suchym środowisku (wilgotność ≤60%)
Fluksomierz (np. model WT10A)	Strumień magnetyczny (Φ)	±0,3%	Ogólne badanie wydajności magnetycznej małych magnesów	① Całkowicie wycentrować próbkę w cewce testującej (odchylenie powoduje błąd >5%); ② Wyzeruj sprzęt przed testowaniem (aby wyeliminować zakłócenia pola magnetycznego otoczenia); ③ Regularnie sprawdzaj cewkę pod kątem przerwania drutu (pęknięcie powoduje brak odczytu)	① Unikaj zginania cewek (aby zapobiec uszkodzeniu uzwojenia); ② Corocznie kalibruj dokładność testu (weryfikuj za pomocą standardowych próbek strumienia magnetycznego); ③ Włączaj co miesiąc, jeśli nie jest używany przez dłuższy czas (aby zapobiec zawilgoceniu cewki)
Przyrząd do pomiaru pola magnetycznego 3D	Przestrzenny rozkład pola magnetycznego 3D, jednorodność	±0,8%	Testowanie pola magnetycznego sprzętu o wysokiej precyzji (np. cewek gradientowych MRI)	① Ustaw siatkę testową (np. 5 mm x 5 mm), aby pokryć obszar roboczy magnesu; ② Przeprowadź testy w pomieszczeniu ekranowanym magnetycznie, aby uniknąć zakłóceń zewnętrznego pola magnetycznego; ③ Analizuj dane za pomocą profesjonalnego oprogramowania (w celu obliczenia błędu jednorodności)	① Upewnij się, że platforma testowa jest wypoziomowana (przechylenie powoduje błąd pozycji przestrzennej); ② Kalibruj czujnik co 3 miesiące; ③ Coroczna aktualizacja wersji oprogramowania (w celu optymalizacji algorytmów przetwarzania danych)

8.2 Procedury testowe i specyfikacje przetwarzania danych

Kompleksowa procedura testowa laboratorium: ① Przygotowanie próbki: Wybierz losowo 3 próbki z każdej partii, usuń zanieczyszczenia powierzchniowe (np. olej, opiłki żelaza) i zmierz wymiary za pomocą suwmiarki (aby potwierdzić zgodność z wymaganiami próbki testowej, np. średnica 50-100 mm). ② Kondycjonowanie środowiska: Umieść próbki i sprzęt w środowisku o temperaturze 25°C±2°C i wilgotności ≤60% na 2 godziny. ③ Kalibracja sprzętu: Kalibrację przy użyciu standardowych próbek odpowiedniego gatunku (np. standardowa próbka N45 z BHmax=45±0,5MGOe), aby zapewnić błąd sprzętu ≤0,5%. ④ Testowanie próbek: Zamocuj próbkę na platformie testowej, uruchom sprzęt, aby przetestować BHmax, HcB i Br i zapisz pełną krzywą rozmagnesowania. ⑤ Określanie danych: Porównaj dane testowe ze standardami produktu (np. klasa N45 wymaga BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T). Jeżeli wszystkie 3 próbki zostaną zakwalifikowane, partia zostaje uznana za kwalifikującą się; jeśli 1 próbka nie kwalifikuje się, podwoić wielkość próbki do badania. Jeśli awarie będą się powtarzać, cała partia zostanie odrzucona.

Procedura szybkiego testowania na miejscu: ① Przygotowanie narzędzia: Należy zabrać ze sobą przenośny gaussometr, suwmiarkę i niestrzępiącą się szmatkę. Przed badaniem należy skalibrować gaussomierz (sprawdzić za pomocą standardowego źródła pola magnetycznego, np. standardowego pola magnetycznego 100 mT, błąd ≤1%). ② Wybór próbki: Wybierz losowo co najmniej 3 magnesy zainstalowane lub te, które mają zostać zainstalowane w miejscu instalacji. ③ Czyszczenie powierzchni: Przetrzyj powierzchnię magnesu niestrzępiącą się szmatką, aby usunąć kurz i olej. ④ Pomiar pola magnetycznego: Przymocuj sondę gaussometru pionowo do zewnętrznej powierzchni magnesu, wybierz 4 równomiernie rozmieszczone punkty testowe na obwodzie (0°, 90°, 180°, 270°) i zapisz natężenie pola magnetycznego w każdym punkcie. ⑤ Analiza danych: Oblicz średnią wartość i odchylenie z 4 punktów (kwalifikuje się odchylenie ≤5%). Jeśli odchylenie jest nadmierne, sprawdź, czy magnes nie jest nierównomiernie namagnesowany lub nieprawidłowo zainstalowany.

Wymagania dotyczące przetwarzania i archiwizacji danych: ① Rejestrowanie danych: Dane testowe muszą zawierać datę badania, numer sprzętu, numer próbki, temperaturę i wilgotność otoczenia oraz pełne wartości parametrów (np. BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), bez żadnych zmian. ② Generowanie raportów: Do celów badań laboratoryjnych należy wystawić formalne raporty z testów (w tym wyniki testów, wnioski z oznaczeń i numery certyfikatów kalibracji), natomiast badania na miejscu wymagają wypełnienia zapisów testów (podpisanych przez testera w celu potwierdzenia). ③ Okres archiwizacji: Raporty i zapisy z testów muszą być archiwizowane przez co najmniej 3 lata (5 lat w przypadku przemysłu motoryzacyjnego i medycznego), aby ułatwić późniejszą identyfikowalność (np. reklamacje klientów, analiza problemów z jakością).

8.3 Typowe przyczyny błędów testowania i metody rozwiązywania problemów

Błędy sprzętu: Jeśli odchylenie między danymi testowymi a wartościami standardowymi przekracza 1%, może to być spowodowane nieskalibrowanym sprzętem lub starzejącymi się komponentami. Metody rozwiązywania problemów: ① Ponowna kalibracja przy użyciu standardowych próbek; jeżeli po kalibracji błąd nadal przekracza 1%, należy sprawdzić, czy cewka testowa nie jest uszkodzona (np. zwarcie uzwojenia) i w razie potrzeby wymienić cewkę. ② W przypadku sprzętu używanego dłużej niż 5 lat należy skontaktować się z producentem w celu przeprowadzenia kompleksowej konserwacji (np. wymiany czujników, modernizacji płyt głównych).

Błędy środowiskowe: Zewnętrzne pola magnetyczne, wahania temperatury i wilgotności mogą mieć wpływ na wyniki testu. Metody rozwiązywania problemów: ① Przed testowaniem zmierz środowiskowe pole magnetyczne za pomocą detektora pola magnetycznego (musi wynosić ≤0,01 T); jeśli przekracza normę, dodaj wokół urządzenia osłonę magnetyczną (np. płytę permalojową). ② Wstrzymaj testowanie, gdy wahania temperatury i wilgotności przekraczają limity (np. zmiana temperatury > 5°C/h) i wznów po ustabilizowaniu się środowiska. ③ Unikaj umieszczania metalowych przedmiotów (np. narzędzi, telefonów komórkowych) w pobliżu sprzętu, aby zapobiec zakłóceniom pola magnetycznego.

Błędy operacyjne: Odchylenie mocowania próbki i nieprawidłowe ustawienie sondy mogą powodować zniekształcenie danych. Metody rozwiązywania problemów: ① Użyj uchwytów pozycjonujących, aby wyśrodkować próbkę podczas zaciskania (odchylenie ≤0,5 mm) i unikaj dotykania próbki podczas badania. ② Upewnij się, że sonda gaussometru jest ustawiona prostopadle do powierzchni magnesu (kąt nachylenia ≤5°) i utrzymuj sondę stabilnie podczas pomiaru (unikaj wstrząsów). ③ Szkolić nowych operatorów (tylko wykwalifikowani operatorzy mogą pracować samodzielnie) i standaryzować procedury operacyjne.

Jako podstawowe komponenty magnetyczne w przemyśle, wydajność, procesy produkcyjne, wybór i zarządzanie użytkowaniem magnesów NdFeB ze spiekanych pierścieniowo bezpośrednio determinują wydajność operacyjną i żywotność sprzętu. W tym artykule omówiono kluczowe powiązania w całym cyklu życia, od analizy definicji do wdrożenia testów, a głównym celem jest zapewnienie praktykom „praktycznej i funkcjonalnej” wiedzy — niezależnie od tego, czy szybko dopasowujesz scenariusze aplikacji za pomocą tabel parametrów, rozwiązujesz praktyczne problemy za pomocą często zadawanych pytań, czy też kontrolujesz jakość za pomocą standardów testowania, ostatecznym celem jest pomoc użytkownikom w unikaniu ryzyka, optymalizacji kosztów i poprawie wydajności sprzętu.

W zastosowaniach praktycznych konieczne jest elastyczne dostosowywanie rozwiązań w oparciu o specyfikę branży (np. przemysł motoryzacyjny skupia się na stabilności w wysokich temperaturach i konsystencji partii, natomiast przemysł medyczny kładzie nacisk na odporność na korozję i równomierność pola magnetycznego). Jednocześnie wzmocnij komunikację techniczną z dostawcami, przechodząc z „pasywnych zakupów” na „aktywną współpracę” w celu wspólnej optymalizacji parametrów produktów i procesów. Tylko w ten sposób można w pełni wykorzystać zalety magnesów NdFeB ze spiekanych pierścieniowo, zapewniając wsparcie dla innowacji sprzętu i modernizacji przemysłu.
