W jaki sposób magnesy zasilają nowoczesne urządzenia elektroniczne?

Magnesy cicho zasilają prawie każde urządzenie elektroniczne, którego ludzie dotykają każdego dnia, od głośnika w telefonie po silnik pojazdu elektrycznego. W tym artykule wyjaśniono, jak działa technologia elektroniki magnesowej, gdzie jest stosowana, czym magnesy trwałe różnią się od elektromagnesów i jaka przyszłość czeka komponenty magnetyczne w elektronice użytkowej i przemysłowej.

Poznaj kluczowe zastosowania materiałów magnetycznych

W jaki sposób magnesy zasilają nowoczesne urządzenia elektroniczne?

Magnesy zasilają nowoczesne urządzenia elektroniczne, przekształcając energię elektryczną w ruch, przekształcając ruch w energię elektryczną lub przechowując i odczytując dane poprzez zmiany pola magnetycznego. Ta trójstronna zależność między elektrycznością i magnetyzmem, znana jako elektromagnetyzm, stanowi podstawę niemal każdego produktu elektronicznego dostępnego obecnie na rynku, w tym smartfonów, laptopów, pojazdów elektrycznych, skanerów medycznych i sprzętu gospodarstwa domowego. Bez magnes elektroniczny komponenty, urządzenia takie jak głośniki, dyski twarde, czujniki i silniki po prostu nie będą działać.

Globalne przejście w stronę elektryfikacji jedynie zwiększyło zależność od komponentów magnetycznych. Prognozy branżowe przewidują znaczny wzrost popytu na magnesy ziem rzadkich, w szczególności neodymowo-żelazowo-borowe (NdFeB) do 2026 r., w miarę zwiększania produkcji pojazdów elektrycznych, turbin wiatrowych, robotyki i elektroniki użytkowej. W tym artykule szczegółowo opisano, jak działa technologia elektroniki magnetycznej, gdzie pojawia się w urządzeniach codziennego użytku oraz jak oceniać różne typy magnesów stosowane w przemyśle elektronicznym.

Czym dokładnie jest element elektroniczny magnesu?

Element elektroniczny z magnesem to dowolna część układu elektronicznego, która generuje pole magnetyczne lub reaguje na pole magnetyczne w celu wytworzenia określonego efektu elektrycznego lub mechanicznego. Elementy te można podzielić na dwie szerokie kategorie: magnesy trwałe, które utrzymują stałe pole magnetyczne bez zasilania zewnętrznego, oraz elektromagnesy, które wytwarzają pole magnetyczne tylko wtedy, gdy prąd elektryczny przepływa przez zwinięty drut, zwykle nawinięty na rdzeń żelazny lub ferrytowy.

Obydwa typy oddziałują z prądem elektrycznym, tworząc siłę, kontrolując przepływ sygnału lub przekształcając jedną formę energii w inną. To właśnie ta interakcja pozwala maleńkiemu magnesowi znajdującemu się w głośniku telefonu wibrować membranę i wytwarzać dźwięk, lub pozwala znacznie większemu magnesowi znajdującemu się w silniku elektrycznym obracać wirnik z momentem obrotowym wystarczającym do poruszenia dwutonowego pojazdu.

Magnesy trwałe a elektromagnesy w elektronice

Magnesy trwałe i elektromagnesy pełnią różne role w projektowaniu elektroniki, ponieważ jeden wymaga ciągłej mocy, a drugi nie. Poniższa tabela porównuje te dwa kryteria według kryteriów, którymi inżynierowie zazwyczaj kierują się przy wyborze typu magnesu dla danego zastosowania.

Tabela 1: Porównanie magnesów trwałych i elektromagnesów w zastosowaniach elektronicznych

Inżynierowie zazwyczaj wybierają magnesy trwałe, gdy urządzenie potrzebuje stałego, zwartego i energooszczędnego pola, na przykład w głośniku smartfona lub dysku twardym. Elektromagnesy wybiera się, gdy pole wymaga włączania i wyłączania lub regulacji siły, na przykład w przełączniku przekaźnikowym lub skanerze MRI.

Które urządzenia elektroniczne codziennego użytku korzystają z magnesów?

Prawidłowe działanie prawie każdej kategorii elektroniki użytkowej i przemysłowej zależy od co najmniej jednego elementu elektronicznego z magnesem. Poniższa lista przedstawia najczęstsze przykłady, z którymi ludzie wchodzą w interakcję codziennie.

• Głośniki i słuchawki: Magnes trwały oddziałuje z cewką przewodzącą prąd przemienny, powodując wibrację membrany i wytwarzanie dźwięku. Większe magnesy zazwyczaj pozwalają na głośniejszy i bogatszy dźwięk.
• Dyski twarde: Dane są przechowywane magnetycznie, w postaci miliardów mikroskopijnych obszarów magnetycznych na wirującym dysku reprezentujących binarne zera i jedyneki, które odczytuje i zapisuje głowica napędu.
• Silniki elektryczne: Silniki w wentylatorach, blenderach, dronach i pojazdach elektrycznych wykorzystują magnesy do przekształcania prądu elektrycznego w ruch obrotowy poprzez interakcję pól magnetycznych.
• Czujniki: Czujniki magnetyczne wykrywają pozycję, prędkość i obrót w różnych zastosowaniach, od hamulców samochodowych po kompasy w smartfonach i wykrywanie składanego ekranu.
• Ładowarki bezprzewodowe: Indukcyjne podkładki ładujące wykorzystują cewki i pola magnetyczne do przesyłania energii do urządzenia bez fizycznego połączenia kablowego.
• Magnetyczne akcesoria do telefonów: Etui, uchwyty i mocowania do portfeli coraz częściej wykorzystują wbudowane układy magnesów, aby bezpiecznie przymocować je do kompatybilnych urządzeń.

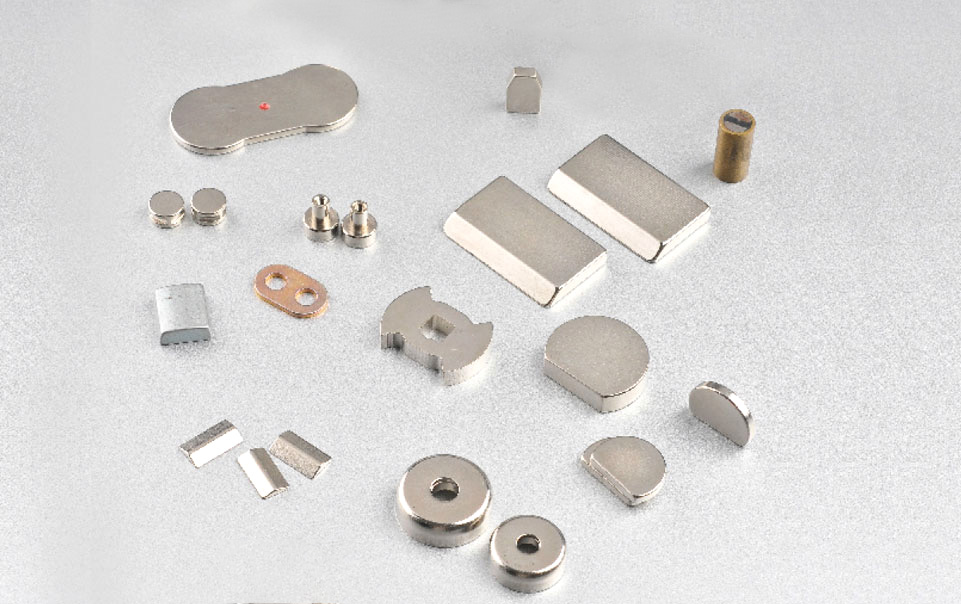

Dlaczego magnesy neodymowe dominują w elektronice użytkowej

Magnesy neodymowe dominują w elektronice użytkowej, ponieważ wytwarzają najsilniejsze pole magnetyczne na jednostkę wielkości i wagi spośród wszystkich dostępnych na rynku typów magnesów. Dzięki temu idealnie nadają się do kompaktowych urządzeń, takich jak smartfony, bezprzewodowe słuchawki douszne i laptopy, gdzie liczy się każdy milimetr sześcienny przestrzeni wewnętrznej. Producenci elektroniki użytkowej wymagają magnesów neodymowych produkowanych z zachowaniem wąskich tolerancji precyzyjnych, ponieważ nawet małe niespójności mogą mieć wpływ na jakość dźwięku, dokładność czujnika lub wydajność silnika w zminiaturyzowanych urządzeniach.

Elastyczne magnesy gumowe zyskują również na popularności w urządzeniach składanych i magnetycznych obudowach telefonów, ponieważ można je kształtować tak, aby odpowiadały skomplikowanym specyfikacjom projektowym, zachowując jednocześnie trwałość dzięki wielokrotnemu zginaniu.

W jaki sposób czujniki magnetyczne ulepszają urządzenia elektroniczne?

Czujniki magnetyczne ulepszają urządzenia elektroniczne, przekształcając zmiany w polu magnetycznym w precyzyjne sygnały elektryczne, które obwód może zinterpretować. Ta funkcja jest niezbędna w zastosowaniach, w których styki mechaniczne zużywają się z biegiem czasu lub gdzie szybkość i niezawodność mają większe znaczenie niż zapewnia fizyczny przełącznik.

Typowe zastosowania czujników magnetycznych obejmują bezwładnościowe systemy nawigacji, wykrywanie położenia w silnikach elektrycznych oraz systemy bezpieczeństwa monitorujące, czy drzwi lub okno są otwarte, czy zamknięte. W pojazdach czujniki magnetyczne śledzą prędkość kół na potrzeby układów przeciwblokujących i wykrywają położenie wału korbowego na potrzeby rozrządu silnika. W smartfonach zasilają cyfrowe kompasy i wykrywają otwarcie lub zamknięcie składanego ekranu lub etui magnetycznego.

Kontaktrony i czujniki Halla

Kontaktrony i czujniki Halla to dwa najczęściej stosowane typy technologii wykrywania magnetycznego w elektronice. Kontaktron wykorzystuje dwa cienkie metalowe styki, które fizycznie zamykają się, gdy w pobliżu przechodzi magnes, co czyni go prostym i niedrogim, ale ograniczonym przez zużycie mechaniczne w czasie. Z kolei czujnik z efektem Halla nie ma ruchomych części i zamiast tego mierzy zmiany napięcia spowodowane pobliskim polem magnetycznym, dzięki czemu jest trwalszy w zastosowaniach wymagających dużej liczby cykli, takich jak czujniki samochodowe i urządzenia przemysłowe.

Jaką rolę odgrywają magnesy w pojazdach elektrycznych i energii odnawialnej?

Magnesy odgrywają kluczową rolę w pojazdach elektrycznych i systemach energii odnawialnej, umożliwiając wytwarzanie wysokowydajnych silników i generatorów, na których opierają się te technologie. Silniki trakcyjne w pojazdach elektrycznych wykorzystują wysokowydajne magnesy trwałe do przekształcania mocy akumulatora w moment obrotowy niezbędny do poruszania pojazdu, a zapotrzebowanie to jest jednym z największych czynników wzrostu produkcji magnesów na całym świecie.

Turbiny wiatrowe działają na podobnej zasadzie, w odwrotnej kolejności. Generatory z magnesami trwałymi wewnątrz turbin przekształcają energię mechaniczną wirujących łopatek w energię elektryczną i oczekuje się, że w tym segmencie wolumen będzie stale rósł w miarę realizacji celów dekarbonizacji przez kraje. Tendencja ta skłoniła producentów do poszukiwania rozwiązań alternatywnych niezawierających pierwiastków ziem rzadkich, takich jak preparaty magnesów z azotku żelaza, w celu zmniejszenia kosztów i polegania na wydobyciu metali ziem rzadkich przy jednoczesnym zachowaniu konkurencyjności.

Porównanie materiałów magnetycznych według zastosowania

Różne materiały magnesów pasują do różnych zastosowań elektronicznych w zależności od wytrzymałości, kosztu, tolerancji temperatury i odporności na korozję. Poniższa tabela przedstawia cztery materiały najczęściej stosowane w przemyśle elektronicznym i pojazdach elektrycznych.

Tabela 2: Typowe materiały magnesów stosowane w pojazdach elektronicznych i elektrycznych

W jaki sposób ekranowanie magnetyczne chroni wrażliwą elektronikę?

Ekranowanie magnetyczne chroni wrażliwą elektronikę, blokując lub przekierowując zakłócenia elektromagnetyczne (EMI), które w przeciwnym razie mogłyby zakłócić działanie obwodu. W miarę jak urządzenia pakują więcej komponentów magnetycznych i elektronicznych na mniejszą przestrzeń, niepożądane zakłócenia między częściami stają się większym wyzwaniem projektowym, dlatego producenci stosują materiały ekranujące w celu odizolowania wrażliwych komponentów i utrzymania optymalnej wydajności.

Ekranowanie zazwyczaj obejmuje warstwy metalu o wysokiej przepuszczalności, które pochłaniają rozproszone pola magnetyczne, zanim dotrą do płytki drukowanej, czujnika kamery lub anteny sieci bezprzewodowej. Jest to szczególnie ważne w smartfonach, w których głośniki, cewki do ładowania bezprzewodowego i wiele czujników magnetycznych są umieszczone w milimetrach od siebie.

Jaka jest przyszłość technologii elektronicznej z magnesami?

Przyszłość technologii elektroniki magnetycznej koncentruje się na mniejszych, bardziej wydajnych i mniej kosztownych dla środowiska materiałach magnetycznych. Naukowcy zajmujący się nanomagnetyzmem i polami transportu spinu pracują nad urządzeniami magnetycznymi nowej generacji, które mogą jeszcze bardziej zmniejszyć rozmiar i zapotrzebowanie na moc czujników i komponentów pamięci. Jednocześnie innowacje produkcyjne, takie jak spiekanie na zimno magnesów ferrytowych i kompozytowych, poprawiają efektywność energetyczną podczas samej produkcji.

Godnym uwagi obszarem badań jest materiał, który działa jak dioda pola magnetycznego, przenosząc pole magnetyczne na obiekt tylko w jednym kierunku, a nie symetrycznie. Tego typu urządzenia mają potencjalne zastosowania w silnikach elektrycznych, transformatorach i sprzęcie do obrazowania medycznego, gdzie normą są obecne symetrycznie sprzężone elementy magnetyczne.

Magnesy niezawierające pierwiastków ziem rzadkich nabierają tempa

Magnesy niezawierające pierwiastków ziem rzadkich zyskują na popularności, ponieważ producenci starają się obniżyć koszty i ryzyko w łańcuchu dostaw związane z wydobyciem metali ziem rzadkich. Opracowywane są formuły azotku żelaza i inne alternatywne kompozyty, aby rzucić wyzwanie dominacji tradycyjnych magnesów ziem rzadkich, a jeśli materiały te osiągną konkurencyjny poziom wydajności, mogą w nadchodzących latach zmienić sposób, w jaki producenci elektroniki pozyskują komponenty magnetyczne.

Często zadawane pytania dotyczące komponentów elektronicznych magnesów

Czy silny magnes może uszkodzić smartfon lub laptop?

Nowoczesne smartfony i laptopy są zbudowane z ekranowaniem magnetycznym i korzystają z pamięci półprzewodnikowej zamiast magnetycznych dysków twardych, więc jest mało prawdopodobne, aby zwykły magnes spowodował utratę danych. Jednakże starsze urządzenia z magnetycznymi dyskami twardymi, kartami z paskiem magnetycznym i niektórymi implantami medycznymi, takimi jak rozruszniki serca, mogą w dalszym ciągu podlegać działaniu silnych pól magnetycznych, dlatego należy zachować ostrożność w przypadku magnesów neodymowych o dużej wytrzymałości.

Dlaczego większe magnesy głośników wytwarzają głośniejszy dźwięk?

Większy magnes generuje silniejsze pole magnetyczne, co pozwala cewce drgającej poruszać membraną głośnika z większą siłą dla danego sygnału wejściowego, wytwarzając większą głośność i często lepszą charakterystykę basów. Jest to jeden z powodów, dla których w głośnikach i słuchawkach klasy premium zwykle stosuje się większe lub wyższej jakości magnesy neodymowe niż w modelach budżetowych.

Czy wszystkie silniki elektryczne wykorzystują magnesy trwałe?

Nie, nie wszystkie silniki elektryczne wykorzystują magnesy trwałe. Niektóre silniki, zwane silnikami indukcyjnymi, wytwarzają pole magnetyczne całkowicie poprzez elektromagnetyzm bez magnesu stałego, podczas gdy silniki z magnesami trwałymi wykorzystują wbudowane magnesy, aby osiągnąć wyższą wydajność i gęstość momentu obrotowego, dlatego są preferowane w pojazdach elektrycznych i precyzyjnej robotyce.

W jaki sposób ładowanie bezprzewodowe wykorzystuje jednocześnie magnesy i energię elektryczną?

Bezprzewodowe podkładki do ładowania wykorzystują cewkę, która generuje zmienne pole magnetyczne, które indukuje prąd w dopasowanej cewce wewnątrz urządzenia odbiorczego, przenosząc moc bez fizycznego połączenia kablowego. Wiele ładowarek bezprzewodowych zawiera również magnes wyrównujący, który pomaga prawidłowo ustawić urządzenie nad cewką ładującą w celu uzyskania maksymalnej wydajności.

Czy w dyskach półprzewodnikowych (SSD) stosuje się magnesy?

Nie, dyski półprzewodnikowe nie wykorzystują magnesów do przechowywania danych. W przeciwieństwie do tradycyjnych dysków twardych, które przechowują dane magnetycznie na obracającym się talerzu, dyski SSD przechowują dane elektronicznie w układach pamięci flash, co jest jednym z powodów, dla których dyski SSD są bardziej odporne na zakłócenia magnetyczne i wstrząsy fizyczne niż starsze magnetyczne dyski twarde.

Kluczowe wnioski na temat technologii elektronicznej magnesów

Magnetyczne komponenty elektroniczne są wbudowane w niemal każde urządzenie, na którym polegają ludzie, od głośnika wytwarzającego dźwięk w słuchawkach po silnik trakcyjny napędzający pojazd elektryczny po autostradzie. Magnesy trwałe oferują kompaktowe, energooszczędne pola do zastosowań takich jak głośniki i czujniki, natomiast elektromagnesy zapewniają regulowane, przełączalne pola do zastosowań takich jak przekaźniki i obrazowanie medyczne. W miarę wzrostu zapotrzebowania na pojazdy elektryczne i energię odnawialną oraz w miarę jak badacze opracowują alternatywy niezawierające pierwiastków ziem rzadkich i materiały magnetyczne nowej generacji, technologia magnetyczna w nadchodzących latach stanie się jeszcze ważniejsza dla projektowania i produkcji urządzeń elektronicznych.
